औद्योगिक ट्रांसमिशन के लिए डबल हेलिकल गियर आईएसओ 8-9 प्रेसिजन मशीनिंग
  • औद्योगिक ट्रांसमिशन के लिए डबल हेलिकल गियर आईएसओ 8-9 प्रेसिजन मशीनिंग

औद्योगिक ट्रांसमिशन के लिए डबल हेलिकल गियर आईएसओ 8-9 प्रेसिजन मशीनिंग

उत्पत्ति के प्लेस चीन
ब्रांड नाम YIZGEAR
उत्पाद विवरण
गुणवत्ता ग्रेड:
आईएसओ 8-9
उत्पादन:
गियर मिलिंग
प्रकार:
पेचदार
प्रोफ़ाइल प्रकार:
डबल पेचदार गियर
दाँत संख्या:
रिवाज़
आयाम:
नमूना या ड्राइंग के रूप में
प्रमुखता देना:

आईएसओ 8-9 परिशुद्धता डबल हेलिकल गियर

,

औद्योगिक ट्रांसमिशन डबल हेलिकल गियर

,

गारंटी के साथ मशीनीकृत डबल हेलिकल गियर

भुगतान और शिपिंग शर्तें
न्यूनतम आदेश मात्रा
1 सेट
पैकेजिंग विवरण
प्लाईवुड टोकरा
प्रसव के समय
30 दिन
भुगतान शर्तें
एल/सी, टी/टी
आपूर्ति की क्षमता
500 सेट/माह
उत्पाद वर्णन
मानक ट्रांसमिशन इकाइयों सटीक भागों डबल हेलिकल गियर के साथ मशीनिंग
उत्पाद विनिर्देश
गुणवत्ता ग्रेड आईएसओ 8-9
निर्माण गियर मिलिंग
प्रकार हेलिकल
प्रोफ़ाइल प्रकार डबल हेलिकल गियर
दांतों की संख्या कस्टम
आयाम नमूना या चित्र के रूप में
उत्पाद का वर्णन

डबल हेलिकल गियर का वर्णन:मानकीकरण और बहुमुखी प्रतिभा के दृष्टिकोण से, डबल हेलिकल गियर मॉड्यूलर डिजाइन अवधारणा के साथ एक गियर असेंबली है,जो विभिन्न ट्रांसमिशन पैरामीटर (जैसे ट्रांसमिशन अनुपात) के अनुसार गियर मॉड्यूल को बदल सकता है, शक्ति) विभिन्न प्रकार के उपकरणों के लिए तेजी से अनुकूलन प्राप्त करने के लिए।

प्रमुख विशेषताएं
  • अत्यधिक विनिमेय, डबल हेलिकल गियर मॉड्यूल का एक ही विनिर्देश सार्वभौमिक हो सकता है, इन्वेंट्री लागत को कम करता है
  • डिजाइन लचीला है, और गियर अनुपात अलग हेलिक्स कोण या दांत संख्या के साथ गियर मॉड्यूल को बदलकर जल्दी से समायोजित किया जा सकता है
  • अपग्रेड करने में आसान, जब उपकरण के प्रदर्शन में सुधार होता है तो पूरी ट्रांसमिशन सिस्टम को बदलने की आवश्यकता नहीं होती है, केवल डबल हेलिकल गियर मॉड्यूल को बदल दिया जा सकता है
कार्य सिद्धांत

मॉड्यूलर डबल हेलिकल गियर के शाफ्ट व्यास और नाब आकार जैसे बुनियादी मापदंड मानकीकृत और विभिन्न उपकरणों के स्थापना इंटरफेस के साथ संगत हैं;जब ट्रांसमिशन मापदंडों को समायोजित करना आवश्यक हो, आपको केवल गियर दांतों के मॉड्यूल को बदलने की आवश्यकता है ताकि शाफ्ट और अन्य कनेक्शन भागों को अपरिवर्तित रखा जा सके,और मानक जाली पैरामीटर के माध्यम से नए मॉड्यूल और जोड़े गियर के बीच संगतता सुनिश्चित करें.

आवेदन

स्वचालित उत्पादन लाइनों के लिए लचीले ट्रांसमिशन सिस्टम, निर्माण मशीनरी के लिए बहुक्रियाशील गियरबॉक्स, सामान्य मशीनरी के लिए मानकीकृत ट्रांसमिशन इकाइयां,और अन्य उपकरण जिन्हें अक्सर समायोजन या बड़े पैमाने पर उत्पादन की आवश्यकता होती है.

तकनीकी विनिर्देश
अनुकूलित ✓
गियर प्रोफाइल प्रकार बेलनाकार गियर
उत्पादन गियर मिलिंग
दांत पीसना ✓
डीपी कस्टम
दांतों की संख्या (Z) कस्टम
दबाव कोण (α) कस्टम
लीड कोण कस्टम
दांत सटीकता ग्रेड आईएसओ 9 ग्रेड
ताप उपचार बुझाना और तापन करना
सतह की कठोरता 260-300HB
स्टील कोड ग्रेड की तुलना
चीन/ब्रिटेन आईएसओ गॉस्ट एएसटीएम जेआईएस डीआईएन
45 C45E4 45 1045 S45C CK45
40Cr 41Cr4 40X 5140 SCr440 41Cr4
20CrMo 18CrMo4 20ХМ 4118 SCM22 25CrMo4
42CrMo 42CrMo4 38XM 4140 एससीएम440 42CrMo4
20CrMnTi 18XGT SMK22
20Cr2Ni4 20X2H4A
20CrNiMo 20CrNiMo2 20XHM 8720 SNCM220 21NiCrMo2
40CrNiMoA 40XH2MA/40XHMA 4340 एसएनसीएम 439 40NiCrMo6/36NiCrMo4
20CrNi2Mo 20NiCrMo7 20XH2MA 4320 SNCM420

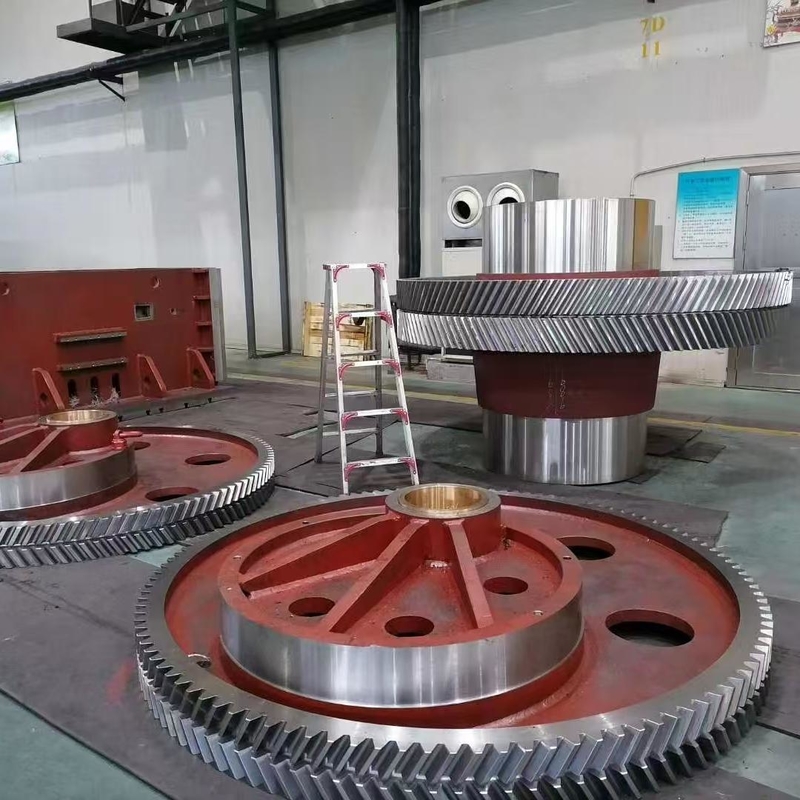

Double helical gear close-up view showing precision teeth Industrial double helical gear in manufacturing facility Side view of double helical gear showing tooth profile Precision machined double helical gear on workbench Double helical gear assembly in transmission system Quality inspection of double helical gear teeth Finished double helical gears ready for shipment Custom double helical gear with unique specifications Large industrial double helical gear in production Precision measurement of double helical gear dimensions Double helical gear teeth profile close examination Custom double helical gear with special coating Double helical gear in testing machine High-precision double helical gear manufacturing Quality control of double helical gear assembly Technical drawing of double helical gear specifications Double helical gear installation in industrial equipment
