| उत्पत्ति के प्लेस: | चीन |
|---|---|
| ब्रांड नाम: | YIZGEAR |
| मॉडल संख्या: | डीबी2208303 |
| न्यूनतम आदेश मात्रा: | 1 टुकड़ा |
| मूल्य: | $1000/ Piece |
| पैकेजिंग विवरण: | प्लाईवुड टोकरा |
| प्रसव के समय: | 75 दिन |
| भुगतान शर्तें: | एल/सी, डी/पी, टी/टी, वेस्टर्न यूनियन |
| आपूर्ति की क्षमता: | 100 टुकड़े/माह |
| डी पी: | 1.5 | गियर प्रोफ़ाइल: | डबल हेलिकल गियर |
|---|---|---|---|
| कठोरता: | 260-300 एचबी | निर्माण: | गियर मिलिंग |
| गुणवत्ता ग्रेड: | आईएसओ 8-9 | दिशा: | बाएं हाथ और दाएं हाथ |
| प्रमुखता देना: | गियर मिलिंग हेरिंगबोन गियर दस्ता,22T डबल पेचदार गियर दस्ता,डबल पेचदार गियर दस्ता डीपी 1.5 |
||

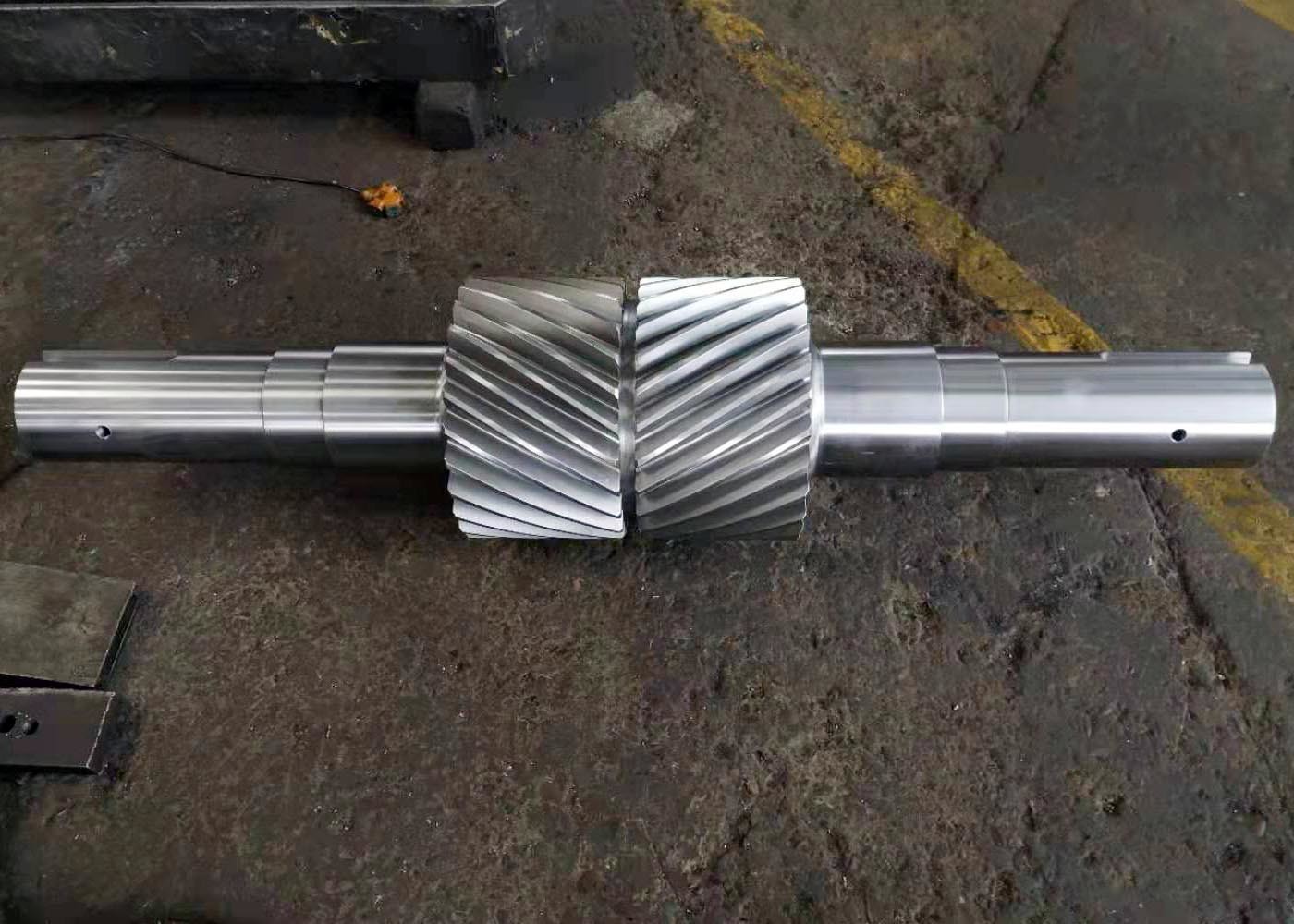

ट्रांसमिशन गियर DP 1.5 22T गियर मिलिंग डबल हेलिकल गियर शाफ्ट
1) दोहरे हेलिक्स के गियरिंग का वर्णन
डबल हेलिक्स गियर एक विशेष प्रकार का हेलिक्स गियर है।
दाँत गियर की धुरी के विपरीत मोड़े हुए हैं और दाँत दाँत दोनों तरफ हेलिकॉइड हैं।
2) दोहरे हेलिक्स के गियर की विशेषताएं
डबल हेलिक्स का आकार अंतर्निहित धक्का बलों को संतुलित करता है।
गियर्स के समूह में हेलिक्स का एक ही कोण होना चाहिए.
3) डबल हेलिक्स गियर्स के अनुप्रयोग
भारी सेवा उद्योग को धक्का देने वाले बलों को खत्म करने की आवश्यकता है।
| उत्पाद | डबल हेलिकल गियर |
| अनुकूलित | √ |
| गियर प्रोफाइल प्रकार | बेलनाकार गियर |
| उत्पादन | गियर मिलिंग |
| दांत पीसना | √ |
| डीपी | 1.5 |
| दांतों की संख्या (Z) | 22 |
| दबाव कोण (α) | 20° |
| लीड कोण | 15° |
| दांत सटीकता ग्रेड | आईएसओ 8-9 ग्रेड |
| ताप उपचार | बुझाना और तापन करना |
| सतह की कठोरता | 260-300HB |
| स्टील कोड ग्रेड की तुलना | |||||
| चीन/ब्रिटेन | आईएसओ | गॉस्ट | एएसटीएम | जेआईएस | डीआईएन |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20ХМ | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | एससीएम440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | एसएनसीएम 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
