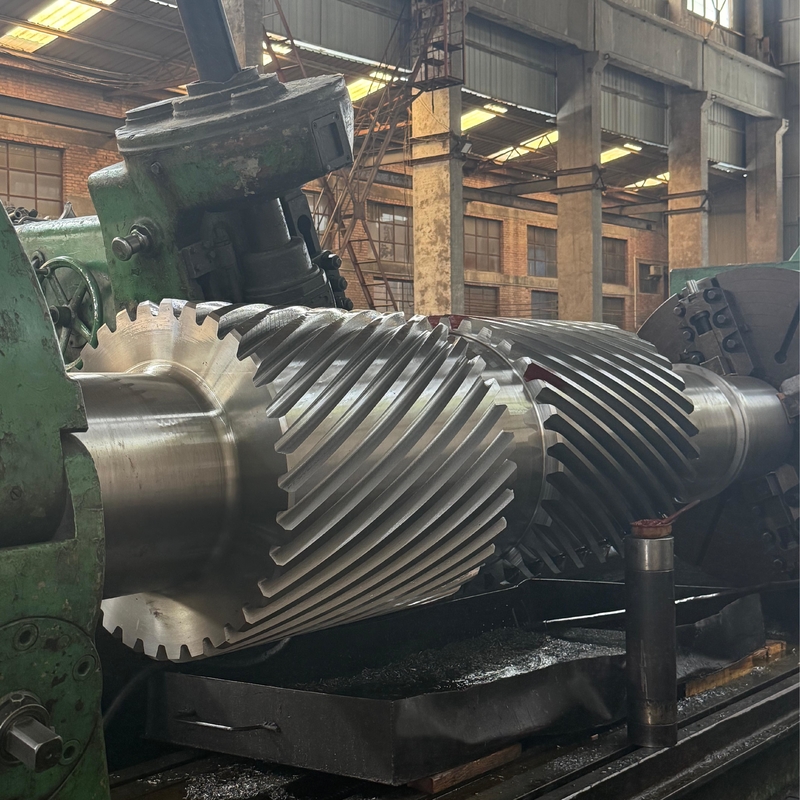

उच्च-शक्ति संचरण के लिए स्टील डबल हेलिकल गियर आईएसओ 8-9

उत्पत्ति के प्लेस	चीन
ब्रांड नाम	YIZGEAR

उत्पाद विवरण

गुणवत्ता ग्रेड:

आईएसओ 8-9

सामग्री:

इस्पात

उत्पादन:

गियर हॉबिंग

आकार:

विभिन्न आकार उपलब्ध हैं

दाँत सटीकता:

आईएसओ 8-9

दांतों की संख्या:

आकार पर निर्भर करता है

प्रोफ़ाइल प्रकार:

डबल पेचदार गियर

प्रमुखता देना:

स्टील डबल हेलिकल गियर आईएसओ 8-9

उच्च-शक्ति संचरण हेलिकल गियर

वारंटी के साथ डबल हेलिकल गियर

भुगतान और शिपिंग शर्तें

न्यूनतम आदेश मात्रा

1 सेट

पैकेजिंग विवरण

प्लाईवुड टोकरा

प्रसव के समय

30 दिन

भुगतान शर्तें

एल/सी, टी/टी

आपूर्ति की क्षमता

500 सेट/माह

उत्पाद वर्णन

उच्च शक्ति वाले प्रेसिजन ट्रांसमिशन पार्ट्स डबल हेलिकल गियर के साथ मशीनिंग

उत्पाद विनिर्देश

विशेषता	मूल्य
गुणवत्ता ग्रेड	आईएसओ 8-9
सामग्री	स्टील
निर्माण	गियर हॉबिंग
आकार	विभिन्न आकार उपलब्ध
दांत की सटीकता	आईएसओ 8-9
दांतों की संख्या	आकार पर निर्भर करता है
प्रोफ़ाइल प्रकार	डबल हेलिकल गियर

उत्पाद का वर्णन

डबल हेलिकल गियर का वर्णन:शक्ति हस्तांतरण दक्षता और संरचनात्मक आकार के बीच संबंध के दृष्टिकोण से, डबल हेलिकल गियर गियर का एक रूप है जो एक इकाई मात्रा में अधिक शक्ति प्रेषित कर सकता है,और दांत लेआउट और बल वितरण का अनुकूलन करके शक्ति घनत्व में सुधार होता है.

डबल हेलिकल गियर की विशेषता:

एक ही आकार के तहत संचरण शक्ति अधिक है
दांतों का सममित वितरण उच्च सामग्री उपयोग दर के साथ संपर्क तनाव को अधिक समान बनाता है
कॉम्पैक्ट संरचना सीमित स्थान में उच्च शक्ति संचरण को सक्षम करती है
पहिया दांतों के कई सेटों द्वारा साझा भार के साथ भारी अधिभार प्रतिरोध

कार्य सिद्धांत:जब उच्च शक्ति इनपुट के अधीन होते हैं, तो सममित दांत एक साथ कई दांत सतहों के साथ जुड़ते हैं, अधिक संपर्क बिंदुओं पर टोक़ वितरित करते हैं। यह प्रति इकाई दांत सतह पर भार को कम करता है,अत्यधिक पहनने या टूटने को रोकते हुए छोटे संरचनाओं में कुशल उच्च शक्ति संचरण को सक्षम करना.

अनुप्रयोग:उपकरण जिन्हें कॉम्पैक्ट स्थानों में अति-उच्च शक्ति के संचरण की आवश्यकता होती है, जिसमें जहाज के प्रणोदन प्रणाली के कमी गियरबॉक्स और बड़े पवन टरबाइनों के लिए गति बूस्टर शामिल हैं।

तकनीकी विनिर्देश

विशेषता	विनिर्देश
अनुकूलित	✓
गियर प्रोफाइल प्रकार	बेलनाकार गियर
उत्पादन	गियर मिलिंग
दांत पीसना	✓
डीपी	कस्टम
दांतों की संख्या (Z)	कस्टम
दबाव कोण (α)	कस्टम
लीड कोण	कस्टम
दांत सटीकता ग्रेड	आईएसओ 9 ग्रेड
ताप उपचार	बुझाना और तापन करना
सतह की कठोरता	260-300HB

स्टील कोड ग्रेड की तुलना

चीन/ब्रिटेन	आईएसओ	गॉस्ट	एएसटीएम	जेआईएस	डीआईएन
45	C45E4	45	1045	S45C	CK45
40Cr	41Cr4	40X	5140	SCr440	41Cr4
20CrMo	18CrMo4	20ХМ	4118	SCM22	25CrMo4
42CrMo	42CrMo4	38XM	4140	एससीएम440	42CrMo4
20CrMnTi		18XGT		SMK22
20Cr2Ni4		20X2H4A
20CrNiMo	20CrNiMo2	20XHM	8720	SNCM220	21NiCrMo2
40CrNiMoA		40XH2MA/40XHMA	4340	एसएनसीएम 439	40NiCrMo6/36NiCrMo4
20CrNi2Mo	20NiCrMo7	20XH2MA	4320	SNCM420
