| उत्पत्ति के प्लेस: | चीन |
|---|---|
| ब्रांड नाम: | YIZGEAR |
| न्यूनतम आदेश मात्रा: | 200 सेट |
| पैकेजिंग विवरण: | प्लाईवुड टोकरा |
| प्रसव के समय: | 30 दिन |
| भुगतान शर्तें: | एल/सी, टी/टी |
| आपूर्ति की क्षमता: | 500 सेट/माह |
| प्रसंस्करण प्रौद्योगिकी: | सीएनसी मशीनिंग | कठोरता: | अनुकूलित |
|---|---|---|---|
| दांत प्रोफ़ाइल: | पेचदार | सतह खत्म: | चमकाना |
| व्यास: | अनुकूलित | प्रयोग: | विद्युत पारेषण |
| ताप उपचार: | ठंडा करना और गर्म करना | ||
| प्रमुखता देना: | 62HRC गियर शाफ्ट,ग्राइंडिंग गियर शाफ्ट |
||

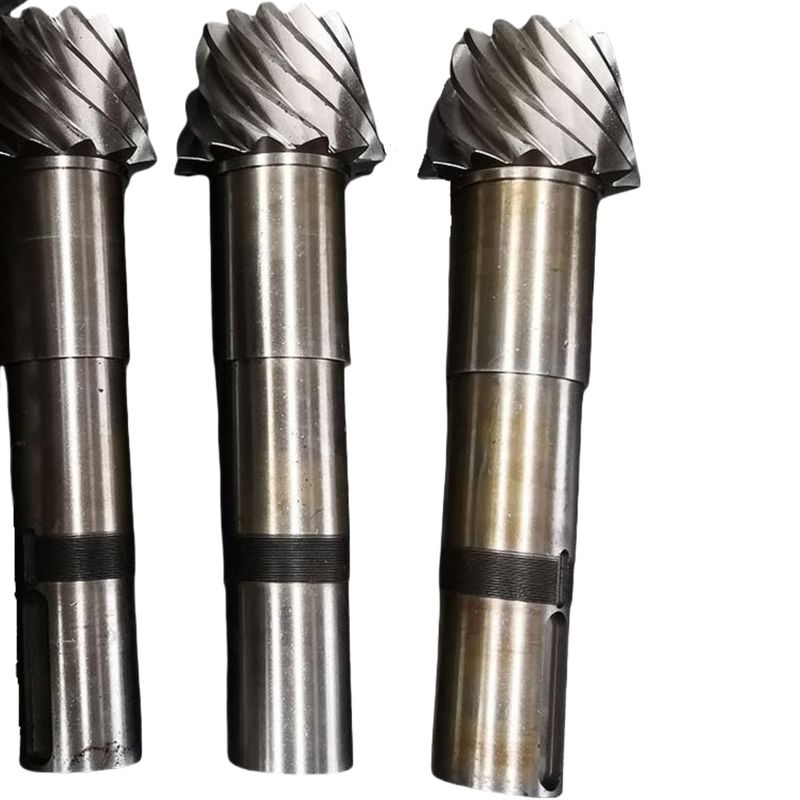

1) ट्रांसमिशन गियर शाफ्ट का विवरण
ट्रांसमिशन गियर शाफ्ट यांत्रिक ट्रांसमिशन सिस्टम में शक्ति और टॉर्क संचारित करने के लिए एक मुख्य घटक है,
जो आमतौर पर शाफ्ट बॉडी और गियर को एकीकृत या अलग करके बनाया जाता है।
2) की विशेषताएंट्रांसमिशन गियर शाफ्ट
a) उच्च-सटीक फिट: सुचारू ट्रांसमिशन सुनिश्चित करने के लिए गियर और शाफ्ट को उच्च सटीकता के साथ संसाधित किया जाता है।
b) कॉम्पैक्ट संरचना: एकीकृत डिज़ाइन स्थान को कम कर सकता है।
c) उच्च भार क्षमता: उच्च टॉर्क परिदृश्यों के लिए उपयुक्त।
3) का कार्य सिद्धांतट्रांसमिशन गियर शाफ्ट
इनपुट शाफ्ट की घूर्णी गति को गियर मेशिंग के माध्यम से आउटपुट शाफ्ट में प्रेषित किया जाता है, जिससे गति और टॉर्क का रूपांतरण सक्षम होता है।
4) का अनुप्रयोगट्रांसमिशन गियर शाफ्ट
गियरबॉक्स, रिड्यूसर, मशीन टूल्स और अन्य सटीक मशीनरी में व्यापक रूप से उपयोग किया जाता है।
| उत्पाद | ट्रांसमिशन गियर शाफ्ट |
| कस्टम मेड | √ |
| गियर प्रोफाइल प्रकार | ग्लीसन |
| गियर दांत विनिर्माण | गियर ग्राइंडिंग |
| गियर दांत ग्राइंडिंग | √ |
| मॉड्यूल (M) | कस्टम |
| दांतों की संख्या (Z) | कस्टम |
| प्रेशर एंगल (α) | कस्टम |
| लीड एंगल | कस्टम |
| सटीकता ग्रेड | ISO 6 ग्रेड |
| हीट ट्रीटमेंट | कार्बराइजिंग |
| सतह कठोरता | 58-62HRC |
| स्टील कोड ग्रेड तुलना | |||||
| चीन/GB | ISO | ГΟСТ | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20ХМ | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XГT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
