| उत्पत्ति के प्लेस: | चीनी |
|---|---|
| ब्रांड नाम: | YIZGEAR |
| न्यूनतम आदेश मात्रा: | दो सेट |
| पैकेजिंग विवरण: | प्लाईवुड टोकरा |
| प्रसव के समय: | 60 दिन |
| भुगतान शर्तें: | एल/सी, टी/टी |
| आपूर्ति की क्षमता: | 500 सेट/माह |
| सामग्री: | इस्पात | दांत प्रोफ़ाइल: | पेचदार |
|---|---|---|---|
| निर्माण: | गियर मिलिंग | गुणवत्ता ग्रेड: | आईएसओ 6 ग्रेड |
| सटीकता: | आईएसओ 8 ग्रेड | कठोरता: | 58-62 एचआरसी |
| प्रमुखता देना: | कार्बोराइजिंग हीट ट्रीटमेंट ट्रांसमिशन गियर शाफ्ट,लंबे समय तक चलने वाला ट्रांसमिशन गियर शाफ्ट,टिकाऊ ट्रांसमिशन गियर शाफ्ट |
||

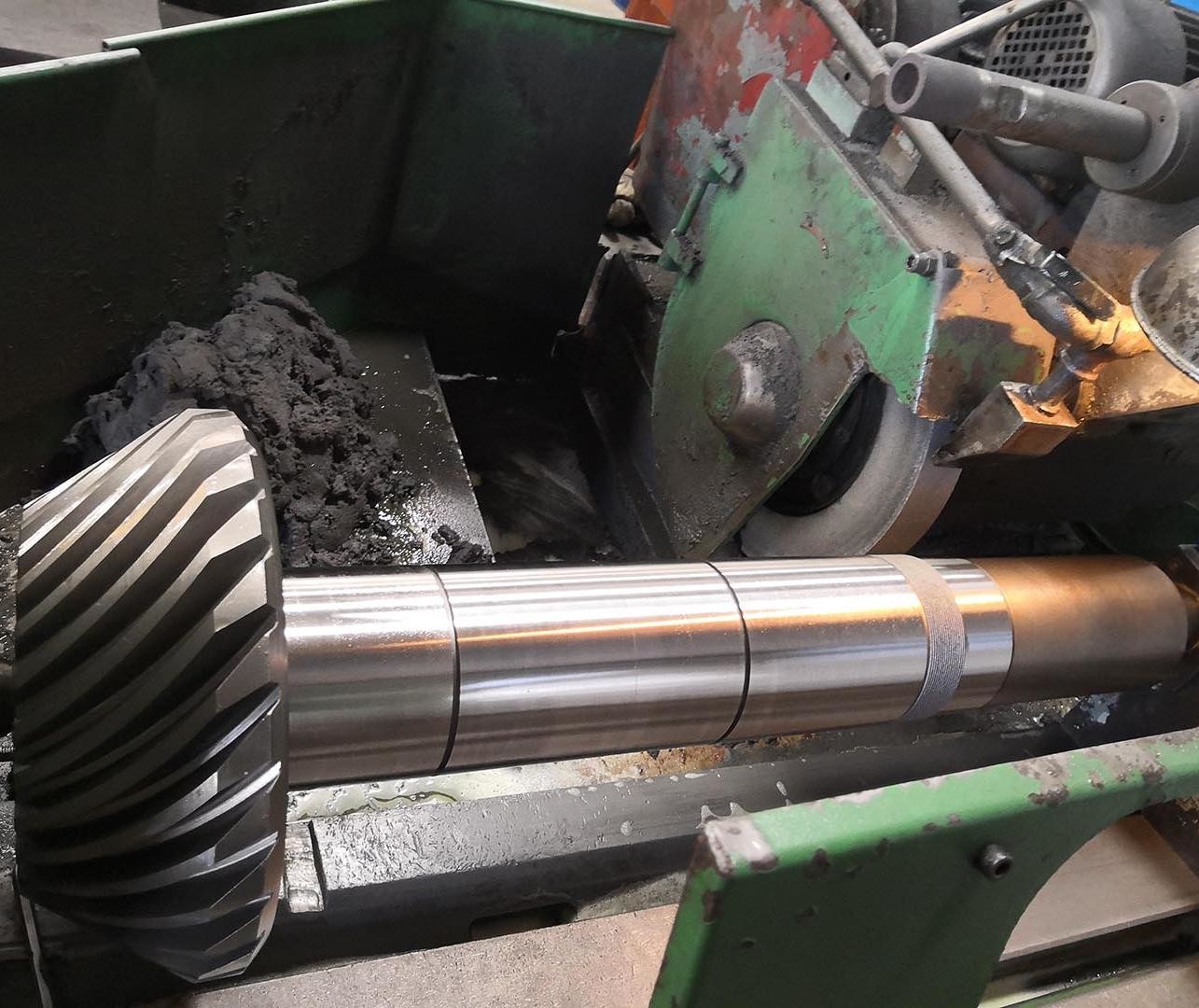

1) स्पाइरल बेवेल गियर का विवरण
स्पाइरल बेवेल गियर शाफ्ट आधुनिक सटीक ट्रांसमिशन सिस्टम के लिए एक क्रांतिकारी समाधान है। गियर और शाफ्ट के अभिनव एकीकृत डिजाइन के माध्यम से, यह भारी-भार और उच्च गति संचालन स्थितियों के तहत पारंपरिक विभाजित संरचना की विश्वसनीयता के मुद्दों को प्रभावी ढंग से संबोधित करता है।
2) स्पाइरल बेवेल गियर के लाभ
a) बढ़ी हुई विश्वसनीयता: समग्र फोर्जिंग प्रक्रिया थकान जीवन को 3 गुना बढ़ाती है।
b) अंतरिक्ष अनुकूलन: पारंपरिक कनेक्शन विधियों की तुलना में, यह रेडियल आयाम को 35% कम करता है।
c) सटीक नियंत्रण: संयुक्त पीसने और होनिंग प्रक्रिया को अपनाया जाता है, जिसमें गियर दांतों की सतह खुरदरापन Ra ≤ 0.4 μm होता है।
d) सरलीकृत रखरखाव: कपलिंग के बिना डिजाइन दैनिक रखरखाव आवश्यकताओं को 60% कम करता है।
3) स्पाइरल बेवेल गियर के अनुप्रयोग
a) ऑटोमोटिव विनिर्माण: हाइब्रिड ट्रांसमिशन आउटपुट शाफ्ट असेंबली
b) औद्योगिक स्वचालन: उच्च-सटीक मशीन टूल रोटेटिंग वर्कटेबल ड्राइव सिस्टम
c) एयरोस्पेस: सैटेलाइट एटीट्यूड एडजस्टमेंट मैकेनिज्म ट्रांसमिशन यूनिट
| उत्पाद | स्पाइरल बेवेल गियर शाफ्ट |
| कस्टम मेड | √ |
| गियर प्रोफाइल प्रकार | ग्लिसन |
| गियरदांतविनिर्माण | गियर पीसना |
| गियर दांत पीसना | √ |
| मॉड्यूल (एम) | 6 |
| दांतों की संख्या (जेड) | 21 |
| प्रेशर एंगल (α) | 20° |
| लीड एंगल | 15° |
| सटीकता ग्रेड | आईएसओ 6 ग्रेड |
| गर्मी उपचार | कार्बराइजिंग |
| सतह कठोरता | 58-62HRC |
| स्टील कोड ग्रेड तुलना | |||||
| चीन/जीबी | आईएसओ | ГоСТ | एएसटीएम | जेआईएस | डीआईएन |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20Хм | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XгT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
