दांत संख्या: | कस्टम | सामग्री: | इस्पात |
---|---|---|---|
टूथ प्रोफाइल: | हेरिंगबोन | प्रकार: | बेलनाकार गियर |
निर्माण प्रक्रिया: | गियर दाँत मिलिंग | दांतों की संख्या: | आकार पर निर्भर करता है |
गुणवत्ता ग्रेड: | आईएसओ 8-9 ग्रेड | ||
प्रमुखता देना: | उच्च प्रदर्शन हेरिंगबोन गियर,उत्कृष्ट सामग्री गुण हेरिंगबोन गियर,गियर ट्रांसमिशन हेरिंगबोन गियर |

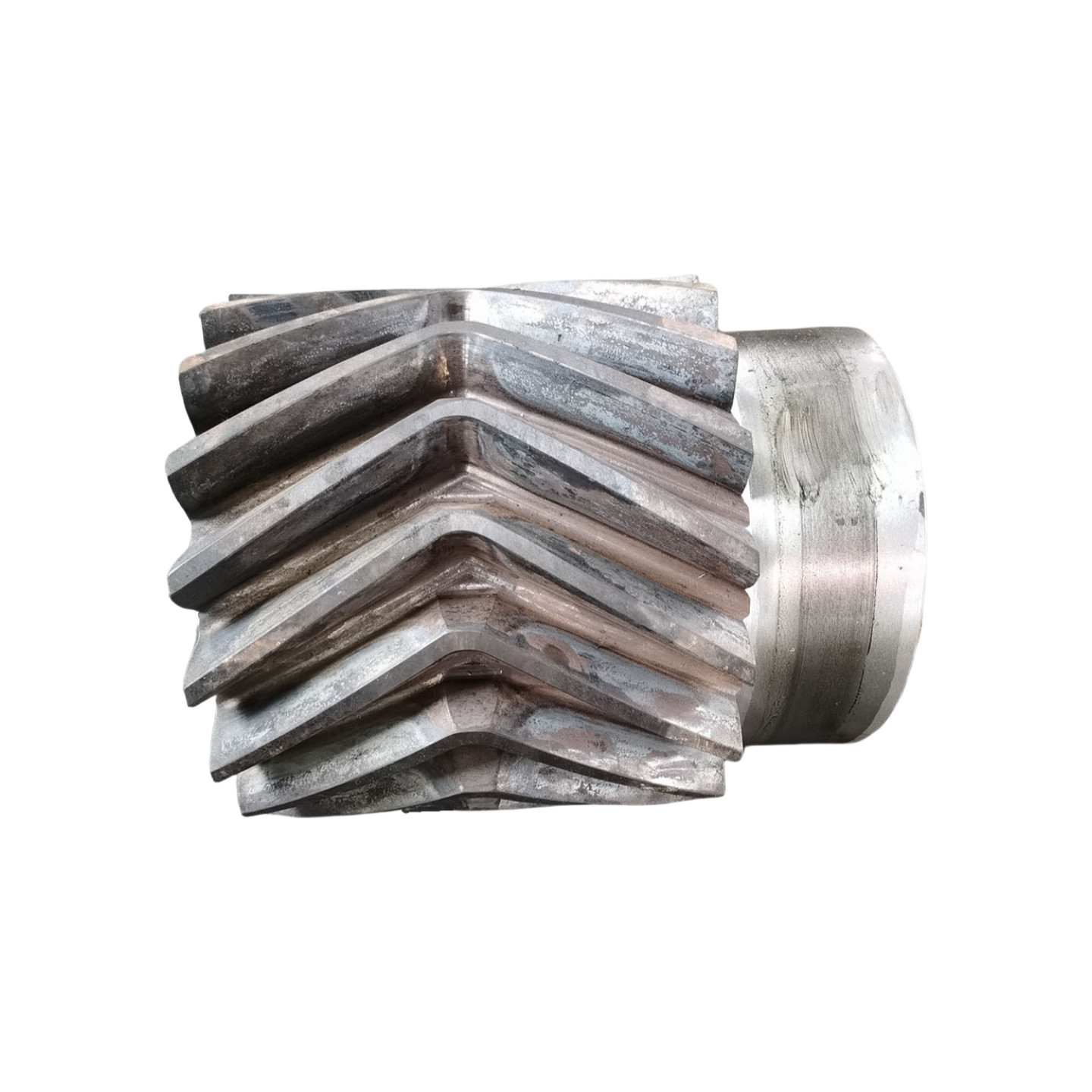

सामग्री विज्ञान के दृष्टिकोण से, हेरिंगबोन गियर एक यांत्रिक भाग है जो विशिष्ट धातु का उपयोग करता है
या गैर धातु सामग्री के आधार के रूप में और शक्ति संचरण के लिए एक हेरिंगबोन दांत संरचना बनाने के लिए संसाधित किया जाता है।
आम तौर पर इस्तेमाल की जाने वाली सामग्रियों में उच्च गुणवत्ता वाले मिश्र धातु इस्पात, उच्च शक्ति वाले कास्ट आयरन आदि शामिल हैं।
चयनित सामग्रियों में उच्च शक्ति, उच्च पहनने के प्रतिरोध और अच्छी कठोरता होती है।
गर्मी उपचार प्रक्रियाओं के माध्यम से, सामग्री गुणों को आगे अनुकूलित किया जा सकता है
गियर के थकान प्रतिरोध को बढ़ाता है; वे विभिन्न पर्यावरणीय परिस्थितियों के अनुकूल हो सकते हैं
जैसे कि विभिन्न कार्य परिस्थितियों में तापमान और आर्द्रता।
3)हेरिंगबोन गियर का लाभ
उच्च गुणवत्ता वाली सामग्री गियर की स्थायित्व सुनिश्चित करती है और उनकी सेवा जीवन को बढ़ाती है।
उत्कृष्ट सामग्री गुण गियर को उच्च गति के तहत भी स्थिर ट्रांसमिशन बनाए रखने में सक्षम बनाते हैं
विभिन्न आवश्यकताओं को पूरा करने के लिए विभिन्न अनुप्रयोग परिदृश्यों के अनुसार विभिन्न सामग्रियों का चयन किया जा सकता है।
4)हेरिंगबोन गियर का अनुप्रयोग
एयरोस्पेस के क्षेत्र में, हल्के और उच्च शक्ति मिश्र धातु सामग्री से बने हेरिंगबोन गियर
इंजन ट्रांसमिशन सिस्टम में प्रयोग किया जाता है; खाद्य मशीनरी में, गियर स्टेनलेस स्टील सामग्री से बने होते हैं
जो खाद्य सुरक्षा सुनिश्चित करने के लिए स्वच्छता मानकों को पूरा करते हैं।
उत्पाद | हेरिंगबोन गियर |
अनुकूलित | √ |
गियर प्रोफाइल प्रकार | सिंड्रिकल गियर |
गियर दांतों का निर्माण | गियर मिलिंग |
गियर दांत पीसने | √ |
मॉड्यूल (M) | 12 |
दांतों की संख्या (Z) | कस्टम |
दबाव कोण (α) | 20° |
हेलिक्स कोण (β) | कस्टम |
दांत सटीकता ग्रेड | आईएसओ 8-9 ग्रेड |
ताप उपचार | बुझाना और तापन करना |
सतह की कठोरता | 230-260 एचबी |
स्टील कोड ग्रेड की तुलना | |||||
चीन/ब्रिटेन | आईएसओ | गॉस्ट | एएसटीएम | जेआईएस | डीआईएन |
45 | C45E4 | 45 | 1045 | S45C | CK45 |
40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
20CrMo | 18CrMo4 | 20ХМ | 4118 | SCM22 | 25CrMo4 |
42CrMo | 42CrMo4 | 38XM | 4140 | एससीएम440 | 42CrMo4 |
20CrMnTi | 18XGT | SMK22 | |||
20Cr2Ni4 | 20X2H4A | ||||
20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | एसएनसीएम 439 | 40NiCrMo6/ 36NiCrMo4 |
|
20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 |
