| उत्पत्ति के प्लेस: | चीन |
|---|---|
| ब्रांड नाम: | YIZGEAR |
| न्यूनतम आदेश मात्रा: | 100 सेट |
| पैकेजिंग विवरण: | प्लाईवुड टोकरा |
| प्रसव के समय: | 60 दिन |
| भुगतान शर्तें: | एल/सी, टी/टी |
| आपूर्ति की क्षमता: | 500 सेट/माह |
| Pressure Angle: | 20 degrees | Teeth Number: | Custom |
|---|---|---|---|
| Gear Profile: | Herringbone Gear | Quality Grade: | ISO 8-9 Grade |
| Usage: | Industrial Machinery | Backlash: | Depends on size |
| प्रमुखता देना: | 20 डिग्री दबाव कोण हेरिंगबोन गियर,उच्च दक्षता वाले हेरिंगबोन गियर,हाई स्पीड हेरिंगबोन गियर |
||

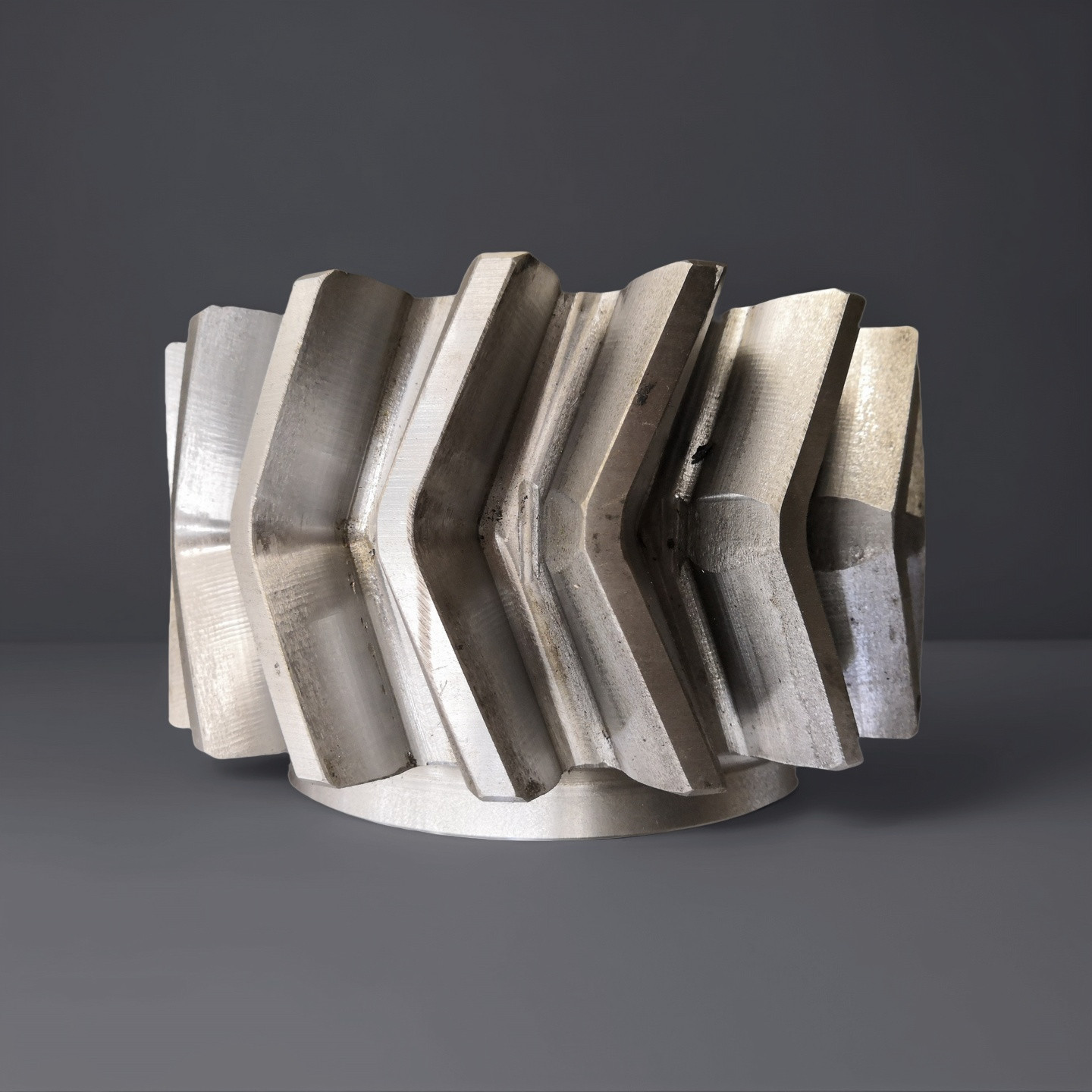

हेरिंगबोन गियर एक विशेष प्रकार का गियर है जो समान हेलिकल कोणों वाले दो हेलिकल गियर को जोड़ता है
और विपरीत घूर्णन दिशाओं में एक में। इसके दांत प्रोफ़ाइल एक "व्यक्ति" चरित्र के आकार में है।
यह आपस में जुड़े हेलिकल दांतों के माध्यम से शक्ति प्रसारित करता है और अक्षीय बल को समाप्त करता है।
इसमें निरंतर जाली की विशेषता है, जिसके परिणामस्वरूप संचरण के दौरान उच्च स्तर की ओवरलैप होती है;
दोनों ओर के सममित हेलिकल दांत अक्षीय बल को रद्द करते हैं, जिससे परिचालन में मजबूत स्थिरता सुनिश्चित होती है।
और संचरण प्रक्रिया के दौरान, बहुत कम कंपन और शोर होता है।
3)हेरिंगबोन गियर का लाभ
सीधे गियर की तुलना में, हेरिंगबोन गियर ट्रांसमिशन अधिक स्थिर है और इसमें अधिक भार सहन क्षमता है।
साधारण हेलिकल गियर की तुलना में, यह अक्षीय बल की समस्या को प्रभावी ढंग से हल कर सकता है और उपकरण के सेवा जीवन को बढ़ा सकता है।
ट्रांसमिशन दक्षता उच्च है, जो 98% से अधिक तक पहुंचती है।
4)हेरिंगबोन गियर का अनुप्रयोग
यह आम तौर पर उच्च शक्ति और उच्च गति ट्रांसमिशन प्रणालियों में उपयोग किया जाता है, जैसे कि जहाजों के प्रणोदन प्रणाली,
बड़े औद्योगिक भाप टरबाइनों के संचरण यंत्रों के साथ-साथ खनन में बड़े यांत्रिक उपकरणों
बिजली के कुशल और स्थिर संचरण को सुनिश्चित करने के लिए धातु और धातु उद्योग।
| उत्पाद | हेरिंगबोन गियर |
| अनुकूलित | √ |
| गियर प्रोफाइल प्रकार | सिंड्रिकल गियर |
| गियर दांतों का निर्माण | गियर मिलिंग |
| गियर दांत पीसने | √ |
| मॉड्यूल (M) | 12 |
| दांतों की संख्या (Z) | कस्टम |
| दबाव कोण (α) | 20° |
| हेलिक्स कोण (β) | कस्टम |
| दांत सटीकता ग्रेड | आईएसओ 8-9 ग्रेड |
| ताप उपचार | बुझाना और तापन करना |
| सतह की कठोरता | 230-260 एचबी |
| स्टील कोड ग्रेड की तुलना | |||||
| चीन/ब्रिटेन | आईएसओ | गॉस्ट | एएसटीएम | जेआईएस | डीआईएन |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20ХМ | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | एससीएम440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | एसएनसीएम 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
