| उत्पत्ति के प्लेस: | चीनी |
|---|---|
| ब्रांड नाम: | YIZGEAR |
| न्यूनतम आदेश मात्रा: | 200 सेट |
| मूल्य: | 300＄ |
| पैकेजिंग विवरण: | प्लाईवुड टोकरा |
| प्रसव के समय: | 60 दिन |
| भुगतान शर्तें: | एल/सी, टी/टी |
| आपूर्ति की क्षमता: | 500 सेट/माह |
| गुणवत्ता ग्रेड: | आईएसओ 8-9 ग्रेड | टूथ प्रोफाइल: | मानक |
|---|---|---|---|
| सामग्री: | इस्पात | गियर प्रोफ़ाइल: | आंतरिक गियर |
| प्रोफ़ाइल: | आंतरिक गियर रिंग | मापांक: | 4 |
| प्रमुखता देना: | 25 मॉड्यूल आंतरिक गियर,उपकरण आंतरिक गियर,मशीनरी आंतरिक गियर |
||

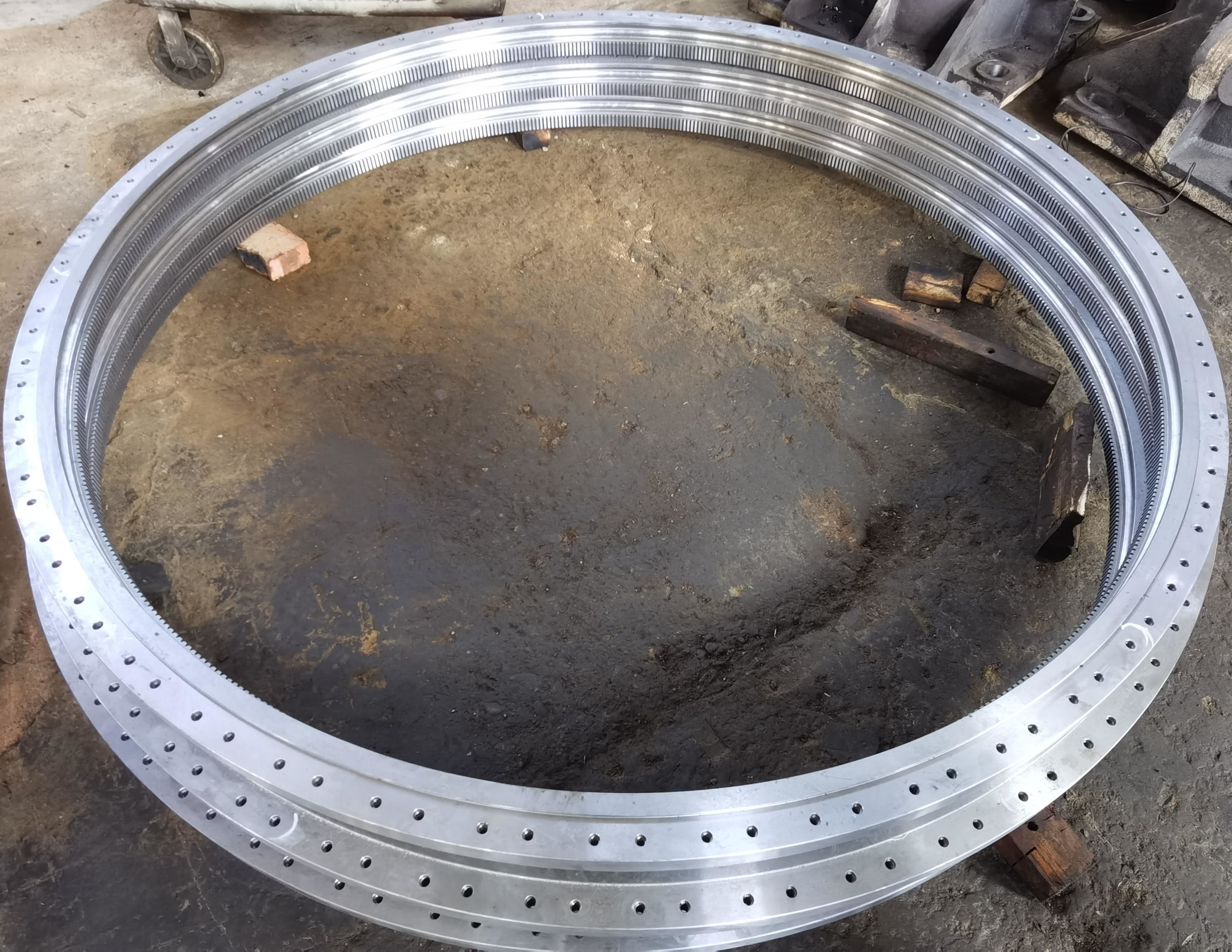

1)आंतरिक गियर का वर्णन
आंतरिक स्पर गियर का व्यापक रूप से ट्रांसमिशन घटकों के रूप में उपयोग किया जाता है जैसे कि रिड्यूसर, ग्रह गियरबॉक्स और स्लीविंग बीयरिंग।
2)आंतरिक गियर की विशेषताएं
a) आंतरिक गियर का प्रसंस्करण बाहरी गियर की तुलना में अधिक कठिन है। हस्तक्षेप से बचने के लिए विशेष उपकरणों की आवश्यकता होती है।
(ख) कठोरता और परिशुद्धता को आमतौर पर शमन और गियर पीसने जैसी प्रक्रियाओं के माध्यम से बढ़ाया जाता है।
3)आंतरिक गियर के फायदे
a) मल्टीफंक्शनल इंटीग्रेशन: एक साथ ट्रांसमिशन और सपोर्ट फ़ंक्शन करने में सक्षम।
b) जटिल लेआउट के अनुकूलः आंतरिक मेशिंग पावर इनपुट/आउटपुट के लिए एक समाक्षीय डिजाइन को सक्षम करती है, सिस्टम संरचना को सरल बनाती है।
| उत्पाद | आंतरिक गियर |
| अनुकूलित | √ |
| गियर प्रोफाइल प्रकार | बेलनाकार गियर |
| गियर दांतों का निर्माण | गियर का आकार |
| गियर दांत पीसने | यदि आवश्यक हो |
| मॉड्यूल (M) | 0.5-25 |
| दांतों की संख्या (Z) | कस्टम |
| दबाव कोण (α) | 20° |
| हेलिक्स कोण (β) | 0 |
| दांत सटीकता ग्रेड | आईएसओ 8-9 ग्रेड |
| ताप उपचार | बुझाना और तापन करना |
| कठोरता | 230-260 एचबी |
| स्टील कोड ग्रेड की तुलना | |||||
| चीन/ब्रिटेन | आईएसओ | गॉस्ट | एएसटीएम | जेआईएस | डीआईएन |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20ХМ | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | एससीएम440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | एसएनसीएम 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
