| उत्पत्ति के प्लेस: | चीन |
|---|---|
| ब्रांड नाम: | YIZGEAR |
| मॉडल संख्या: | IG22083102 |
| न्यूनतम आदेश मात्रा: | 1 टुकड़ा |
| मूल्य: | $80.0/Piece |
| पैकेजिंग विवरण: | प्लाईवुड टोकरा |
| प्रसव के समय: | 55 दिन |
| भुगतान शर्तें: | एल/सी, डी/पी, टी/टी, वेस्टर्न यूनियन |
| आपूर्ति की क्षमता: | 500 टुकड़े/माह |
| सामग्री: | स्टील के लिए | ताप उपचार: | शमन और तड़का |
|---|---|---|---|
| कठोरता: | 230-260 एचबी | गुणवत्ता ग्रेड: | आईएसओ 8-9 ग्रेड |
| गियर प्रोफ़ाइल: | आंतरिक गियर | दांत की चौड़ाई: | 50 मिमी |
| प्रमुखता देना: | टूथ चौड़ाई 50mm इंटरनल स्पर गियर,प्लेनेटरी गियर के लिए इंटरनल स्पर गियर,50mm चौड़ाई इंटरनल टूथ गियर |
||

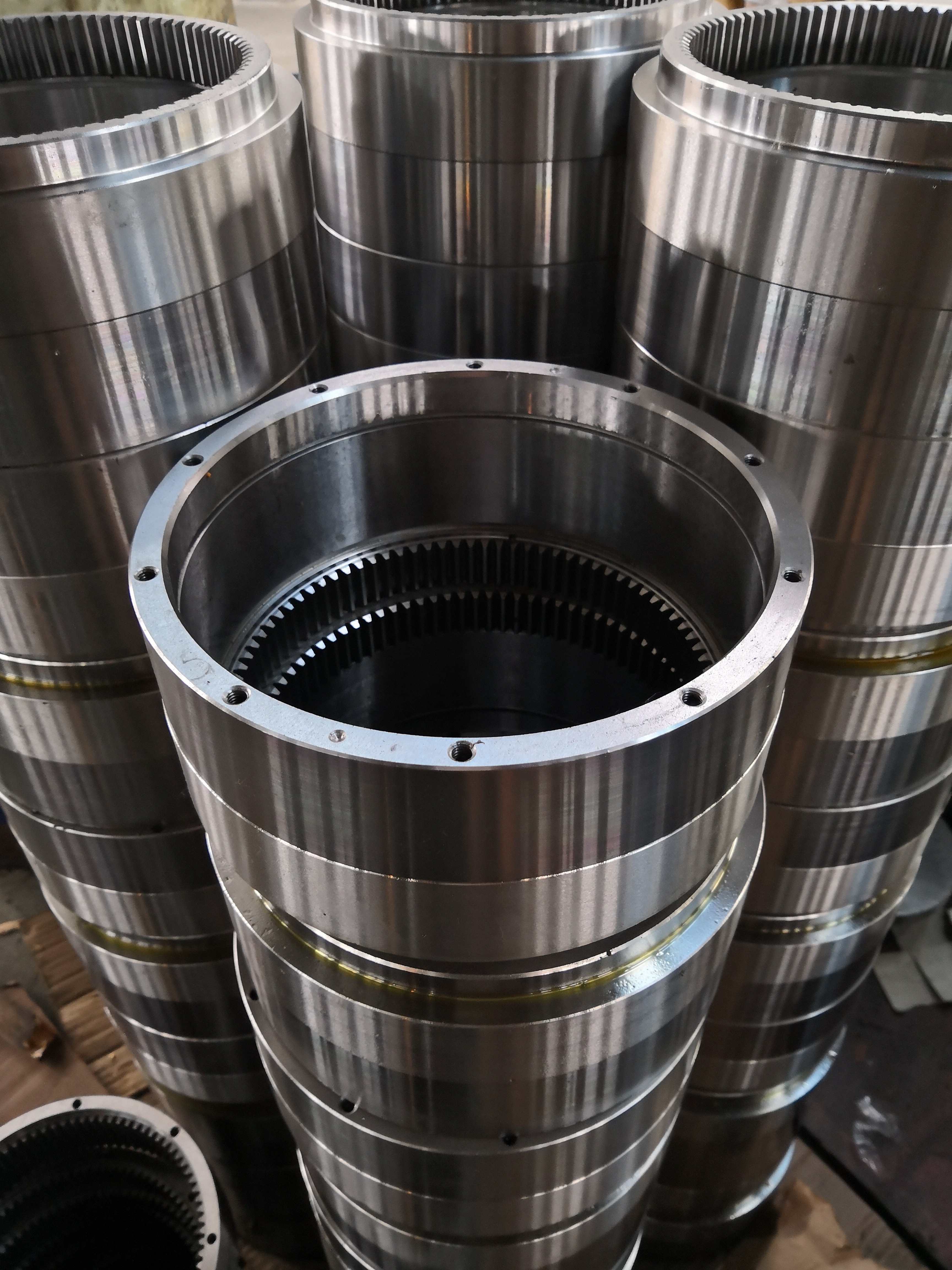

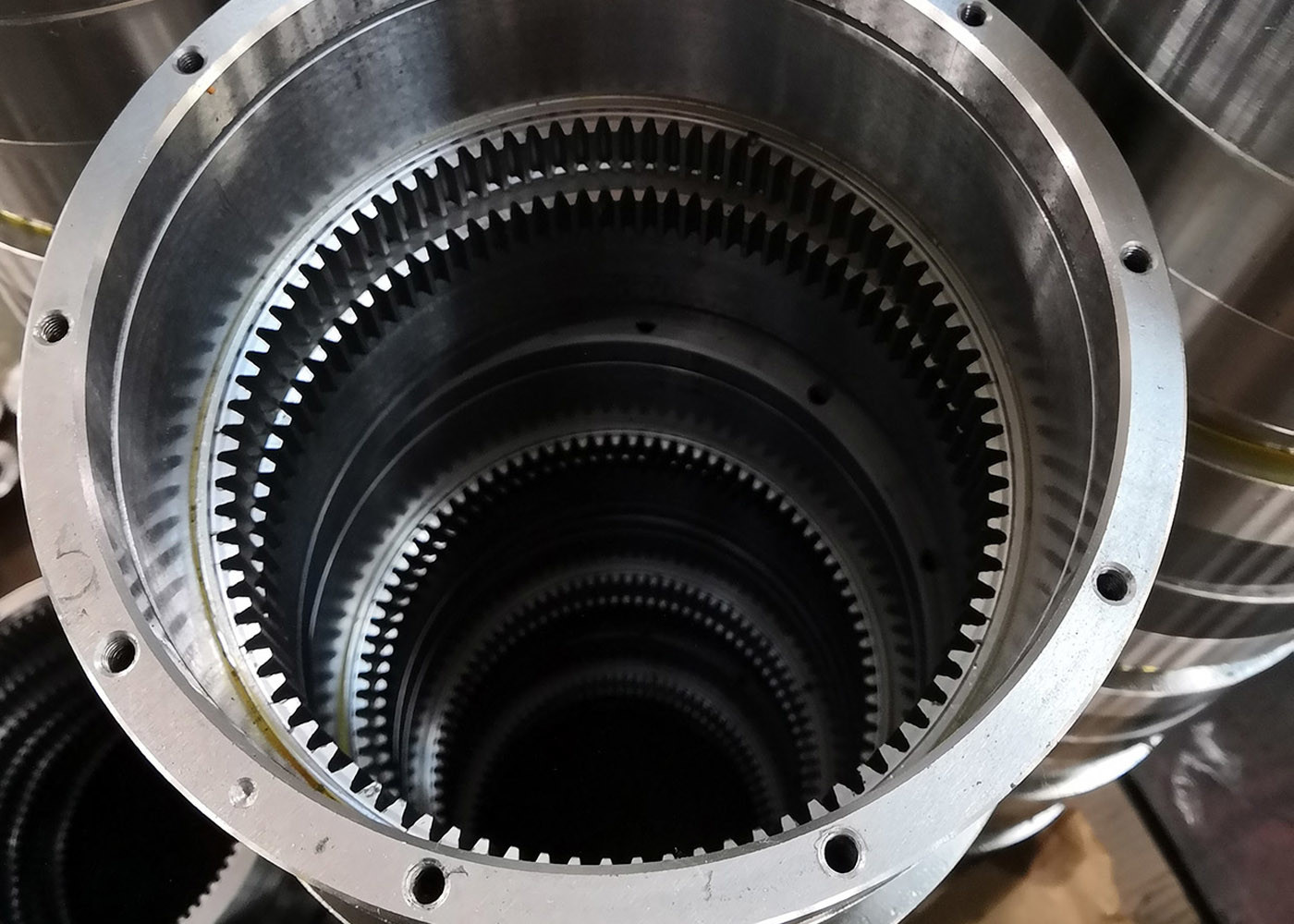

ट्रांसमिशन गियर आंतरिक रूप से दांत वाला अंगूठी- ग्रह गियर के लिए आंतरिक स्पर गियर
1) आंतरिक रिंग गियर का वर्णन
आंतरिक अंगूठी गियर के आकार में जिसमें दांत अंगूठी के आंतरिक चेहरे पर संरेखित हैं,
मिलान गियर आंतरिक अंगूठी गियर के आंतरिक क्षेत्र पर स्थित है और इस विधि के साथ दांतों के संपर्क सतह के क्षेत्र को बढ़ाया जाता है।
इस तथ्य से गियर्स के भार को कम करके गियर्स के जीवन काल में वृद्धि होती है, इस प्रकार के गियर्स का उपयोग उच्च राशन के लिए बनाए गए ग्रह गियर्स में किया जाता है।
| उत्पाद | आंतरिक गियर |
| अनुकूलित | √ |
| गियर प्रोफाइल प्रकार | बेलनाकार गियर |
| गियर दांतों का निर्माण | गियर का आकार |
| गियर दांत पीसने | * यदि आवश्यक हो |
| मॉड्यूल (M) | 0.5-25 |
| दांतों की संख्या (Z) | कस्टम |
| दबाव कोण (α) | 20° |
| हेलिक्स कोण (β) | 0 |
| दांत सटीकता ग्रेड | आईएसओ 8-9 ग्रेड |
| ताप उपचार | बुझाना और तापन करना |
| कठोरता | 230-260 एचबी |
| स्टील कोड ग्रेड की तुलना | |||||
| चीन/ब्रिटेन | आईएसओ | गॉस्ट | एएसटीएम | जेआईएस | डीआईएन |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20ХМ | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | एससीएम440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | एसएनसीएम 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
