| उत्पत्ति के प्लेस: | चीनी |
|---|---|
| ब्रांड नाम: | YIZGEAR |
| न्यूनतम आदेश मात्रा: | दो सेट |
| मूल्य: | 300＄ |

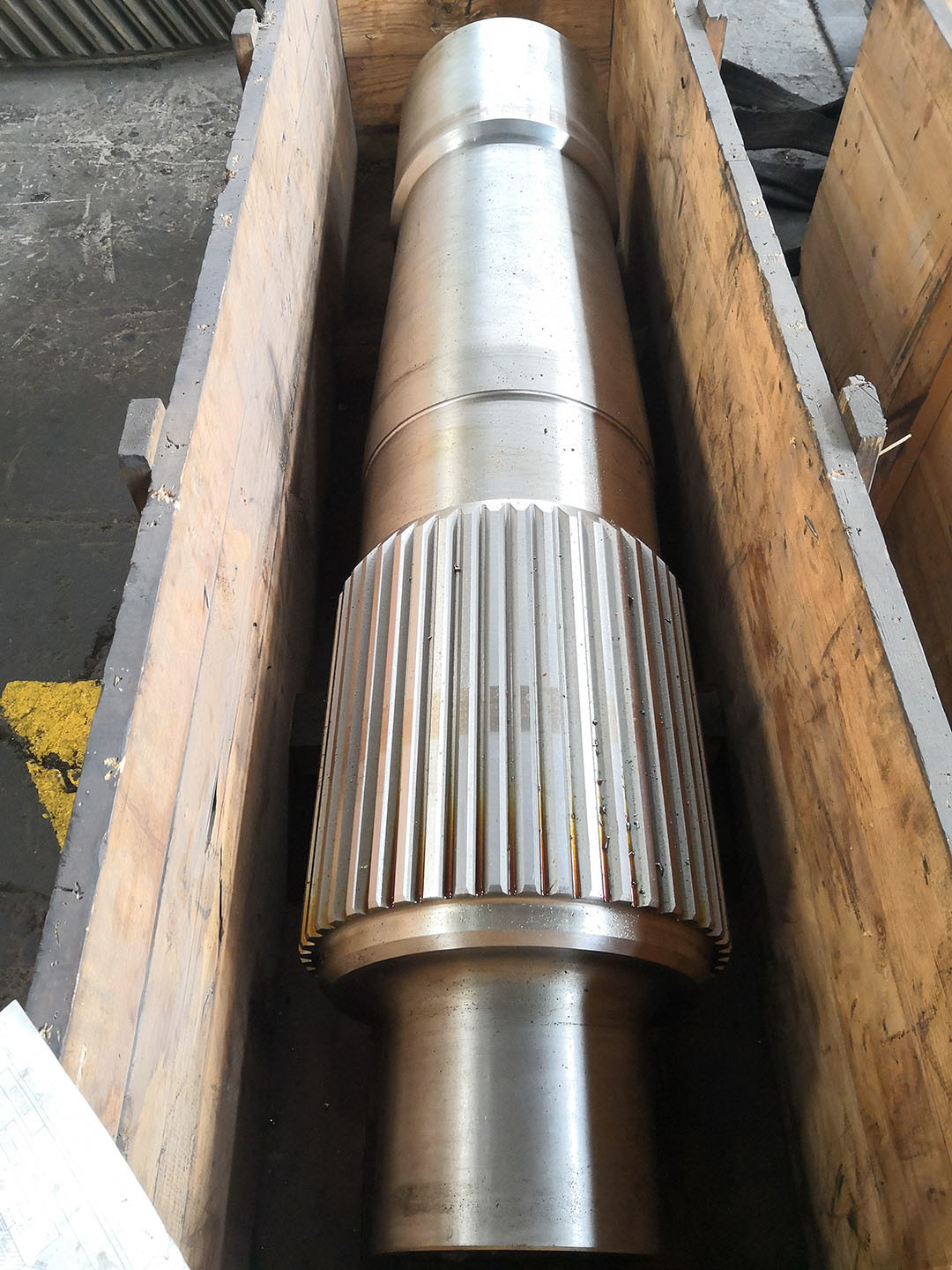

| पैकेजिंग विवरण: | प्लाईवुड टोकरा |
| प्रसव के समय: | 60 दिन |
| भुगतान शर्तें: | एल/सी, टी/टी |
| आपूर्ति की क्षमता: | 500 सेट/माह |
| तख़्ता मॉड्यूल: | 6 | तख़्ता दांत संख्या: | 28 |
|---|---|---|---|
| प्रोफाइल प्रकार: | इन्वॉल्व स्पलाइन | सामग्री: | इस्पात |
| कठोरता: | एचआरसी 58-62 | निर्माण प्रक्रिया: | तख़्ता पीसना |
| प्रमुखता देना: | परिशुद्धता घटक स्पाइन गियर शाफ्ट,ट्रांसमिशन स्प्लाइन गियर शाफ्ट,कस्टम निर्मित स्प्लाइन गियर शाफ्ट |
||

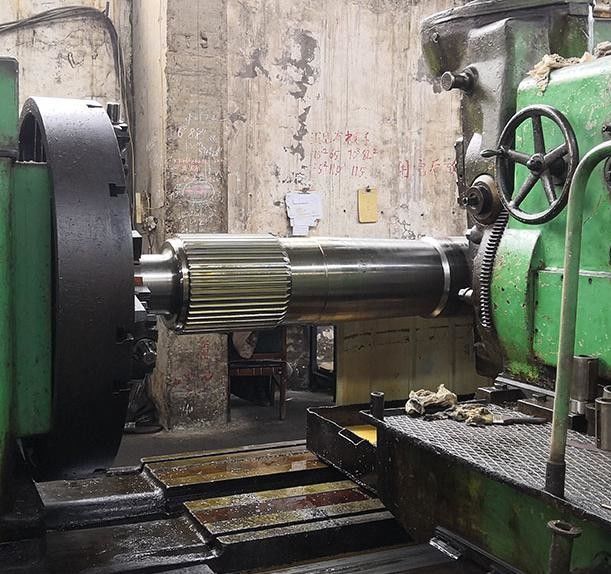

1) स्प्लाइन गियर शाफ्ट का वर्णन
स्पाइन शाफ्ट एक सटीक घटक है जिसे पीसने, होबिंग या कोल्ड फोर्मिंग आदि द्वारा संसाधित किया जाता है।
और इसे सख्ती से मिलान करने वाले स्पाइन किए गए छेद के साथ मेल खाना चाहिए।
2) स्प्लाइन गियर शाफ्ट की विशेषताएं
a)इनवॉल्ट स्प्लाइन (जैसे कि डीआईएन/आईएसओ मानकों में) को संरेखित करना आसान है और प्रसंस्करण तकनीक परिपक्व है।
(ख) आयताकार स्प्लिन्स की लागत कम है, लेकिन उनकी केन्द्रित सटीकता थोड़ी कम है।
3)स्प्लाइन गियर शाफ्ट के फायदे
a) आसान असेंबलीः स्पलाइन फिट ट्रांसमिशन की विश्वसनीयता बनाए रखते हुए अक्षीय स्लाइडिंग (जैसे ट्रांसमिशन के शिफ्ट शाफ्ट) की अनुमति देता है।
b) अच्छी विनिमेयता: मानकीकृत स्प्लाइन (जैसे SAE, JIS) का रखरखाव और प्रतिस्थापन करना आसान है।
| उत्पाद | स्प्लाइन गियर शाफ्ट |
| अनुकूलित | √ |
| गियर प्रोफाइल प्रकार | बेलनाकार गियर |
| गियर दांतों का निर्माण | गियर मिलिंग/गियर हॉबिंग/गियर शेपिंग |
| गियर दांत पीसने | √ |
| मॉड्यूल (M) | 10 |
| दांतों की संख्या (Z) | कस्टम |
| दबाव कोण (α) | 0° |
| हेलिक्स कोण (β) | 0° |
| दांत सटीकता ग्रेड | आईएसओ 6-7 ग्रेड |
| ताप उपचार | कार्बोराइजिंग |
| सतह की कठोरता | 58-62 एचआरसी |
| स्टील कोड ग्रेड की तुलना | |||||
| चीन/ब्रिटेन | आईएसओ | गॉस्ट | एएसटीएम | जेआईएस | डीआईएन |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20ХМ | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | एससीएम440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | एसएनसीएम 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
