| उत्पत्ति के प्लेस: | चीनी |
|---|---|
| ब्रांड नाम: | YIZGEAR |
| न्यूनतम आदेश मात्रा: | दो सेट |
| मूल्य: | 300＄ |
| पैकेजिंग विवरण: | प्लाईवुड टोकरा |
| प्रसव के समय: | 60 दिन |
| भुगतान शर्तें: | एल/सी, टी/टी |
| आपूर्ति की क्षमता: | 500 सेट/माह |
| आकार: | अनुकूलित | तख़्ता दांत संख्या: | 18 |
|---|---|---|---|
| आकार: | बेलनाकार | मापांक: | अनुकूलित |
| चौड़ाई: | 10 | ताप उपचार: | carburizing |
| प्रमुखता देना: | टिकाऊ स्प्लाइन गियर शाफ्ट,कस्टम निर्मित स्प्लाइन गियर शाफ्ट,अनुकूलित मॉड्यूल स्प्लाइन गियर शाफ्ट |
||

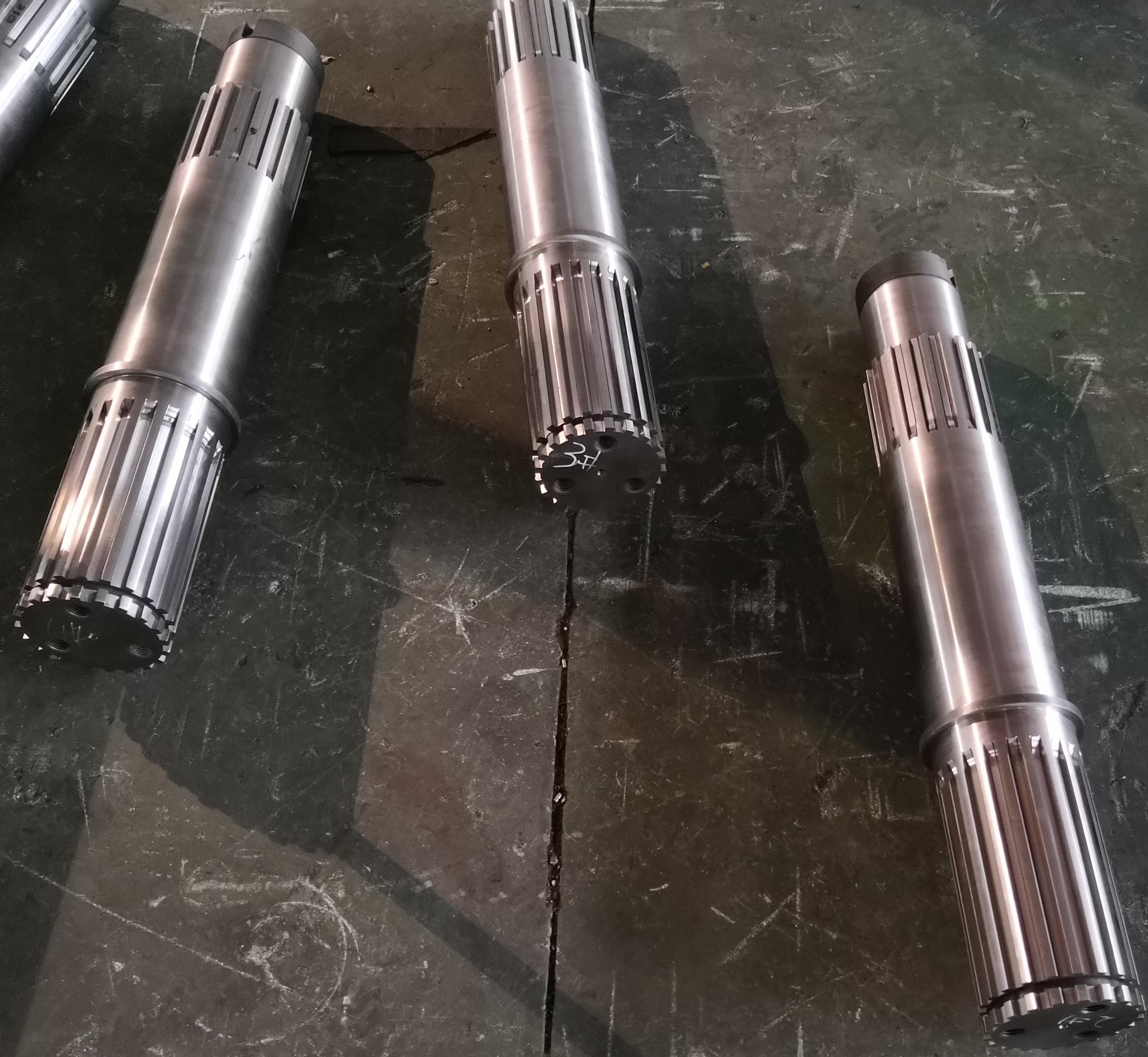

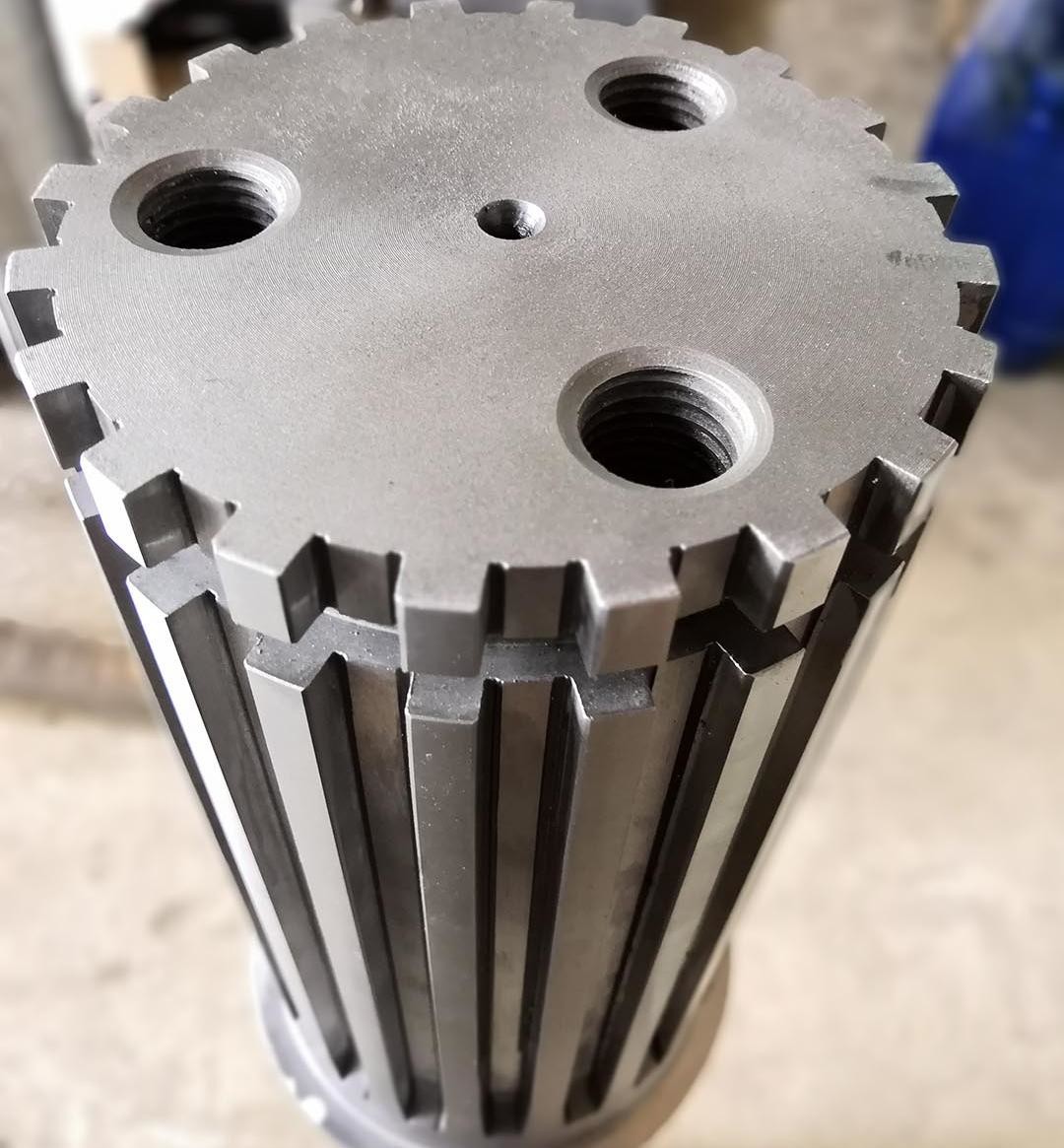

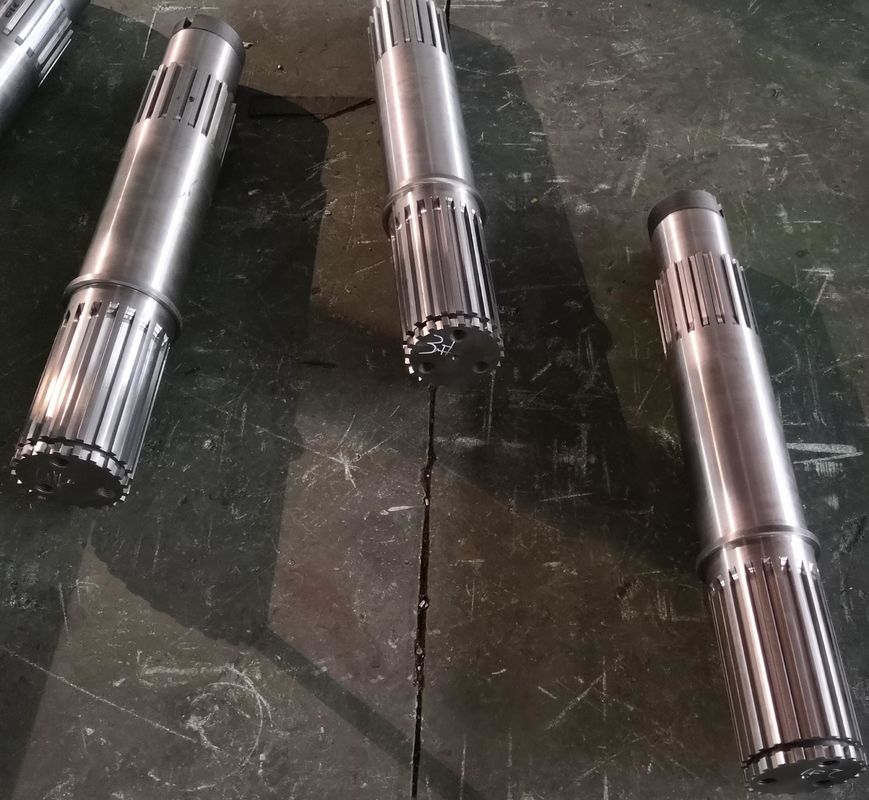

1) स्पलाइन गियर शाफ्ट का विवरण
स्पलाइन शाफ्ट एक ट्रांसमिशन घटक है जो मल्टी-टूथ मेशिंग के माध्यम से भार को वितरित करता है
और संयुक्त रेडियल, अक्षीय और मरोड़ बलों का सामना कर सकता है।
2) स्पलाइन गियर शाफ्ट की विशेषताएं
a) कई दांतों का एक साथ संपर्क अधिक समान भार वितरण सुनिश्चित करता है और एकल-बिंदु तनाव सांद्रता से बचाता है।
b) वैकल्पिक आयताकार स्पलाइन, इनवोल्यूट स्पलाइन, आदि उपलब्ध हैं। विभिन्न दांत प्रोफाइल विभिन्न भार आवश्यकताओं के लिए उपयुक्त हैं
3) स्पलाइन गियर शाफ्ट के लाभ
a) उच्च भार वहन क्षमता: टॉर्क ट्रांसमिशन क्षमता सिंगल-की कनेक्शन (जैसे फ्लैट की) की तुलना में कई गुना अधिक है।
b) मजबूत थकान प्रतिरोध: मल्टी-टूथ लोड शेयरिंग सेवा जीवन को बढ़ाता है, जो बार-बार शुरू-बंद या प्रभाव भार के लिए उपयुक्त है।
| उत्पाद | स्पलाइन गियर शाफ्ट |
| कस्टम मेड | √ |
| गियर प्रोफाइल प्रकार | बेलनाकार गियर |

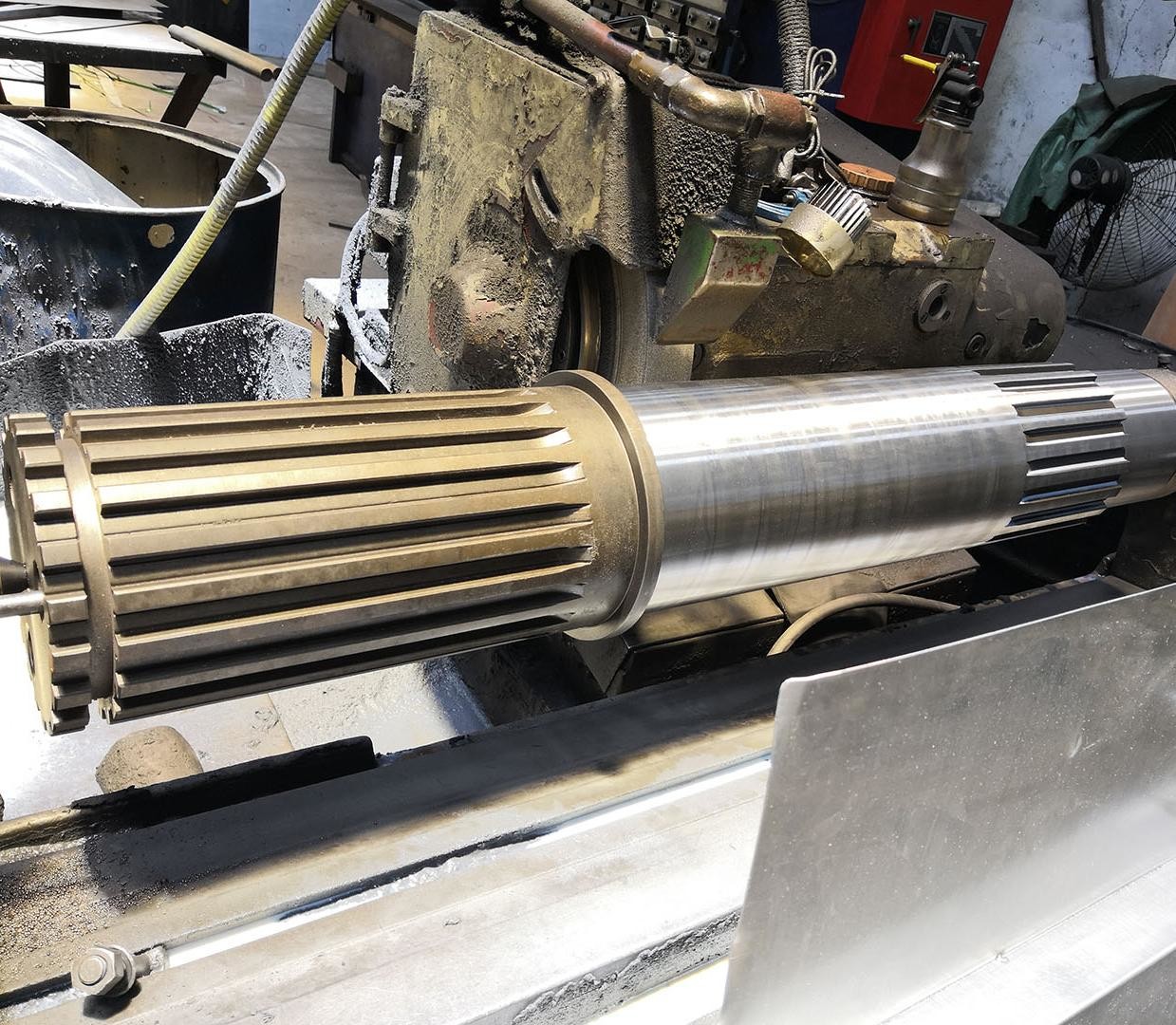

| गियर दांत निर्माण | गियर मिलिंग/गियर हॉबिंग/गियर शेपिंग |
| गियर दांत पीस | √ |
| मॉड्यूल (M) | 10 |
| दांतों की संख्या (Z) | कस्टम |
| प्रेशर एंगल (α) | 0° |
| हेलिक्स एंगल (β) | 0° |
| दांत सटीकता ग्रेड | ISO 6-7 ग्रेड |
| हीट ट्रीटमेंट | कार्बराइजिंग |
| सतह कठोरता | 58-62 HRC |
| स्टील कोड ग्रेड तुलना | |||||
| चीन/GB | ISO | ГΟСТ | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20ХМ | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XГT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
