| उत्पत्ति के प्लेस: | चीनी |
|---|---|
| ब्रांड नाम: | YIZGEAR |
| न्यूनतम आदेश मात्रा: | दो सेट |
| मूल्य: | 300＄ |
| पैकेजिंग विवरण: | प्लाईवुड टोकरा |
| प्रसव के समय: | 60 दिन |
| भुगतान शर्तें: | एल/सी, टी/टी |
| आपूर्ति की क्षमता: | 500 सेट/माह |
| गियर दांत संख्या: | 36 और 48t | निर्माण प्रकार: | गियर मिलिंग |
|---|---|---|---|
| प्रोफाइल प्रकार: | ग्लीसन | मापांक: | 16.477 |
| सतह की कठोरता: | एचआरसी58-62 | प्रवीण प्रकार: | ग्लीसन |
| प्रमुखता देना: | उच्च स्थायित्व सर्पिल बेवल गियर,62 एचआरसी सर्पिल बेवल गियर |
||

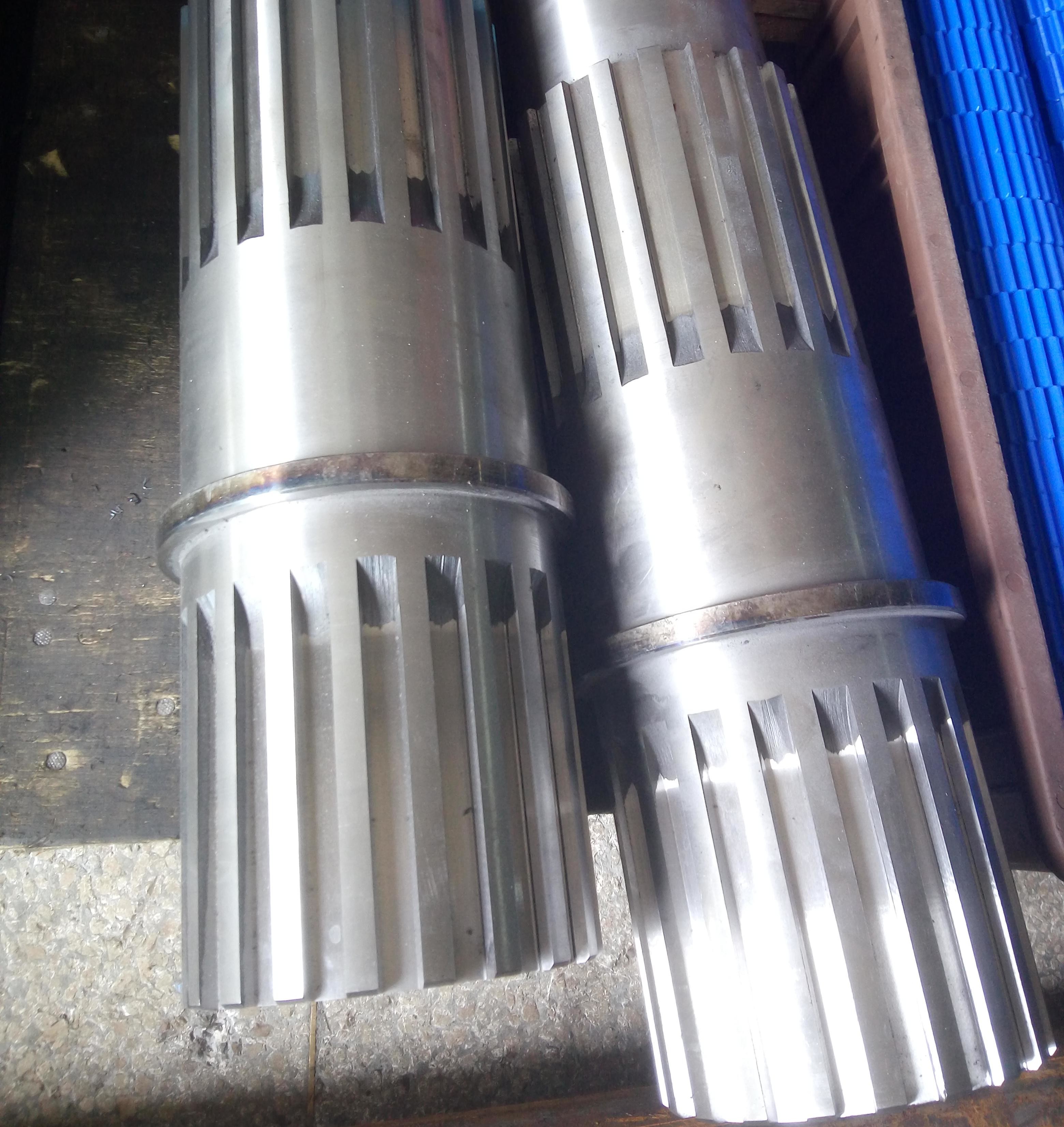

1) स्प्लाइन गियर शाफ्ट का वर्णन
एक स्प्लिनेड शाफ्ट एक प्रकार का ट्रांसमिशन शाफ्ट है जिसमें अनुदैर्ध्य दांत (स्प्लिने) होते हैं,
जो मेल खाने वाले स्प्लाइन छेद के साथ जाली बनाकर टोक़ और गति प्रसारित करता है।
2) स्प्लाइन गियर शाफ्ट की विशेषताएं
a) शाफ्ट की सतह को कई समान रूप से वितरित उभरा हुआ (स्पलाइन) के साथ मशीनीकृत किया जाता है,
जो सीधे दांत, हेलिकल दांत या घुमावदार दांत प्रोफाइल हो सकते हैं।
b) उच्च शक्ति और सटीक संरेखण सुनिश्चित करने के लिए स्पाइन और शाफ्ट को एकीकृत रूप से बनाया गया है।
3)स्प्लाइन गियर शाफ्ट के फायदे
a) कुशल शक्ति संचरणः यह साधारण फ्लैट कुंजी की तुलना में अधिक टोक़ प्रसारित करता है और उच्च भार परिदृश्यों के लिए उपयुक्त है।
b) सटीक संरेखण: स्पाइन मेशिंग स्वचालित रूप से केंद्र कर सकती है, विधानसभा त्रुटियों को कम कर सकती है और संचरण सटीकता में सुधार कर सकती है।
| उत्पाद | स्प्लाइन गियर शाफ्ट |
| अनुकूलित | √ |
| गियर प्रोफाइल प्रकार | बेलनाकार गियर |
| गियर दांतों का निर्माण | गियर मिलिंग/गियर हॉबिंग/गियर शेपिंग |
| गियर दांत पीसने | √ |
| मॉड्यूल (M) | 10 |
| दांतों की संख्या (Z) | कस्टम |
| दबाव कोण (α) | 0° |
| हेलिक्स कोण (β) | 0° |
| दांत सटीकता ग्रेड | आईएसओ 6-7 ग्रेड |
| ताप उपचार | कार्बोराइजिंग |
| सतह की कठोरता | 58-62 एचआरसी |
| स्टील कोड ग्रेड की तुलना | |||||
| चीन/ब्रिटेन | आईएसओ | गॉस्ट | एएसटीएम | जेआईएस | डीआईएन |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20ХМ | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | एससीएम440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | एसएनसीएम 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
