| उत्पत्ति के प्लेस: | चीन |
|---|---|
| ब्रांड नाम: | YIZGEAR |
| मॉडल संख्या: | एसएस 23051201 |
| न्यूनतम आदेश मात्रा: | 5 टुकड़े |
| मूल्य: | $150.0/Piece |
| पैकेजिंग विवरण: | प्लाईवुड टोकरा |
| प्रसव के समय: | 55 दिन |
| भुगतान शर्तें: | एल/सी, टी/टी, वेस्टर्न यूनियन, डी/पी |
| आपूर्ति की क्षमता: | 1000 टुकड़े / महीना |
| प्रकार: | आउटपुट शॉफ़्ट | सामग्री: | 17CrNiMo6 |
|---|---|---|---|
| गियर मॉड्यूल: | 5 | तख़्ता मॉड्यूल: | 3 |
| गियर प्रेस कोण: | 20° | तख़्ता प्रेस कोण: | 30° |
| प्रमुखता देना: | आउटपुट गियर तख़्ता दस्ता,ग्रहों के गियर के लिए तख़्ता दस्ता,17CrNiMo6 गियर तख़्ता दस्ता |
||

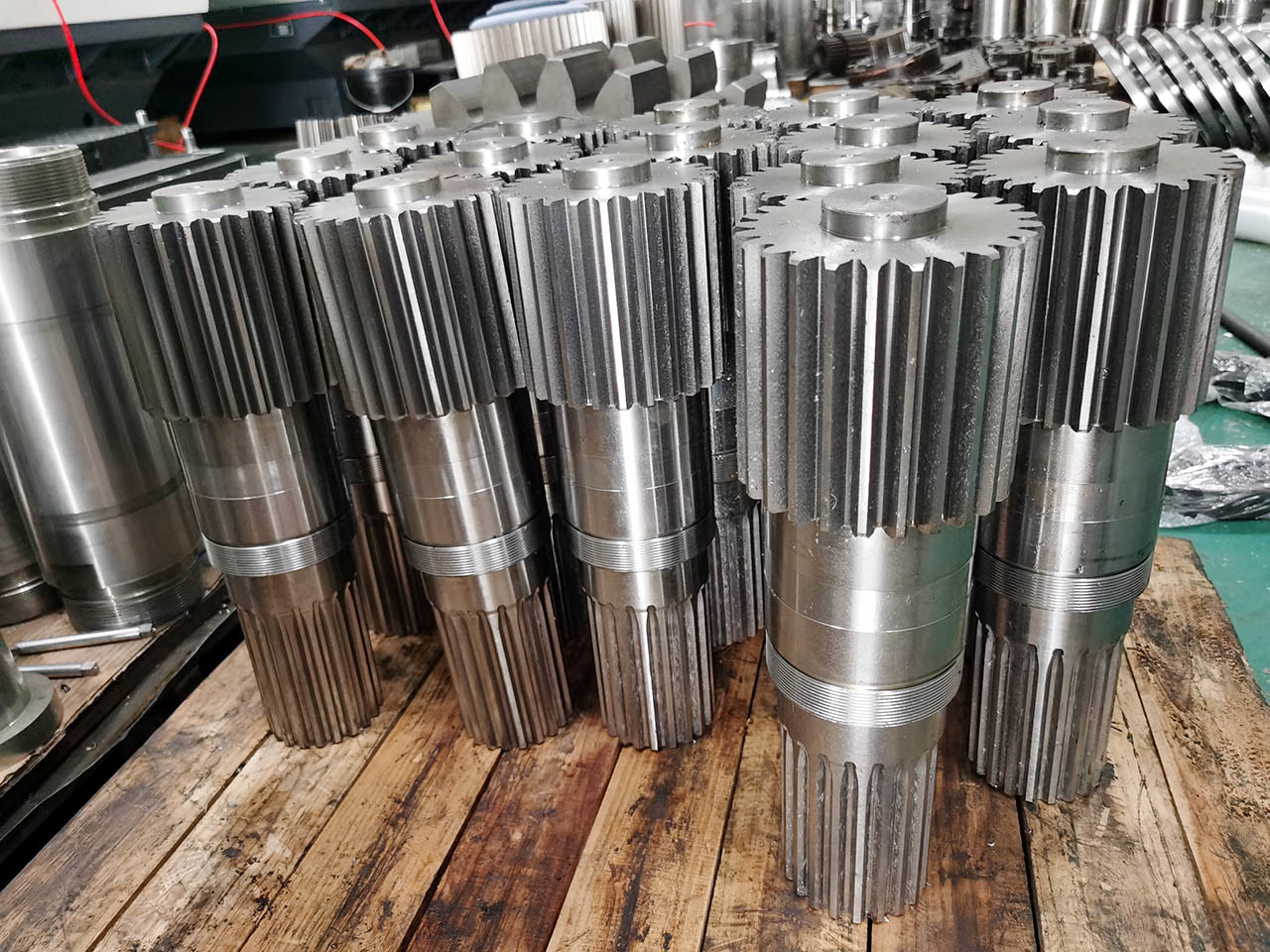

ट्रांसमिशन गियर आउटपुट गियर शाफ्ट आउटपुट स्पाइन शाफ्ट ग्रह गियर के लिए
ग्रह प्रणाली का आउटपुट शाफ्ट
गियर मॉड्यूलः 5
गियर दांत पीसने
गुणवत्ता ग्रेडः आईएसओ 6-7 ग्रेड
सामग्रीः फोर्जिंग स्टील
17CrNiMo6
ताप उपचार: कार्बोराइजिंग
सतह कठोरता कठोरताः 58-62 HRC
कोर कठोरताः 38 HRC
स्प्लाइन पीसने
दांतों की कठोरता Ra 1.6
| उत्पाद | आउटपुट शाफ्ट |
| अनुकूलित | √ |
| गियर प्रोफाइल प्रकार | गियर और स्प्लाइन |
| गियर दांतों का निर्माण | गियर स्प्लाइन मिलिंग/ गियर स्प्लाइन मिलिंग |
| गियर दांत पीसने | √ |
| मॉड्यूल (M) | 5/3 |
| दांतों की संख्या (Z) | 26 |
| दबाव कोण (α) | 30° |
| हेलिक्स कोण (β) | 0° |
| दांत सटीकता ग्रेड | आईएसओ 6-7 ग्रेड |
| ताप उपचार | कार्बोराइजिंग |
| सतह की कठोरता | 50-55 एचआरसी |
| स्टील कोड ग्रेड की तुलना | |||||
| चीन/ब्रिटेन | आईएसओ | गॉस्ट | एएसटीएम | जेआईएस | डीआईएन |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20ХМ | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | एससीएम440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | एसएनसीएम 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
