| उत्पत्ति के प्लेस: | चीन |
|---|---|
| ब्रांड नाम: | YIZGEAR |
| मॉडल संख्या: | आईजी 23032601 |
| न्यूनतम आदेश मात्रा: | 1 टुकड़ा |
| मूल्य: | $200.0/Piece |
| पैकेजिंग विवरण: | प्लाईवुड टोकरा |
| प्रसव के समय: | 55 दिन |
| भुगतान शर्तें: | एल/सी, डी/पी, टी/टी, वेस्टर्न यूनियन |
| आपूर्ति की क्षमता: | 500 टुकड़े / महीना |
| सामग्री: | 1045 | ताप उपचार: | शमन और तड़का |
|---|---|---|---|
| निर्माण विधि: | मशीनिंग/गियर शेपिंग | गुणवत्ता ग्रेड: | आईएसओ 8-9 ग्रेड |
| प्रोफाइल प्रकार: | आंतरिक गियर | विवरण: | अंतिम कवर पृष्ठ |
| प्रमुखता देना: | ट्रांसमिशन इंटरनल स्पर गियर,एंड कवर इंटरनल स्पर गियर,1045 इंटरनल स्पर गियर |
||

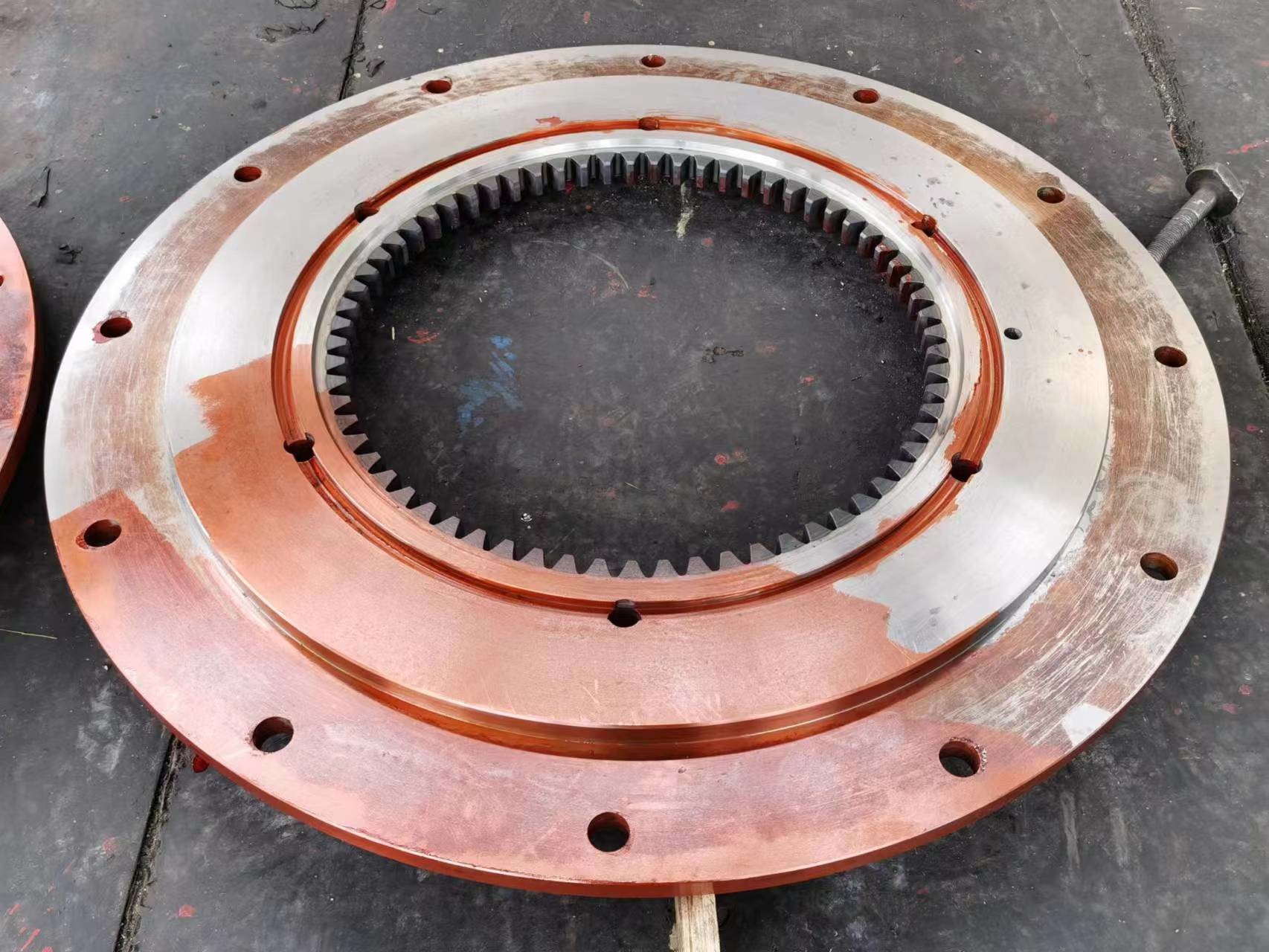

आंतरिक स्पर गियर के साथ कस्टम-निर्मित ट्रांसमिशन गियर-एंड कवर
बाहरी व्यासः 1050 मिमी
आंतरिक गियर मॉड्यूलः 8
आंतरिक गियर दांत संख्याः 76
फ्लैंग चौड़ाईः 50 मिमी
ड्रिलिंग छेद: 12 पीसी
1) आंतरिक गियर का वर्णन
आन्तरिक गियर या अंगूठी गियर जिसमें उसके रिम की आंतरिक सतह पर दांत हों।
आंतरिक गियर को बाहरी गियर के साथ जाली की आवश्यकता होती है।
आंतरिक गियर मशीन के कॉम्पैक्ट डिजाइन की अनुमति देता है।
| उत्पाद | आंतरिक गियर |
| अनुकूलित | √ |
| गियर प्रोफाइल प्रकार | बेलनाकार गियर |
| गियर दांतों का निर्माण | गियर का आकार |
| गियर दांत पीसने | यदि आवश्यक हो |
| मॉड्यूल (M) | कस्टम |
| दांतों की संख्या (Z) | कस्टम |
| दबाव कोण (α) | कस्टम |
| हेलिक्स कोण (β) | कस्टम |
| दांत सटीकता ग्रेड | आईएसओ 8-9 ग्रेड |
| ताप उपचार | बुझाने और तापप्रसव/ प्रेरण कठोरता |
| कठोरता | 230-260 एचबी |
| स्टील कोड ग्रेड की तुलना | |||||
| चीन/ब्रिटेन | आईएसओ | गॉस्ट | एएसटीएम | जेआईएस | डीआईएन |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20ХМ | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | एससीएम440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | एसएनसीएम 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
