| उत्पत्ति के प्लेस: | चीन |
|---|---|
| ब्रांड नाम: | YIZGEAR |
| मॉडल संख्या: | डीबी23032601 |
| न्यूनतम आदेश मात्रा: | 1 टुकड़ा |
| मूल्य: | $700/ Piece |
| पैकेजिंग विवरण: | प्लाईवुड टोकरा |
| प्रसव के समय: | 75 दिन |
| भुगतान शर्तें: | एल/सी, डी/पी, टी/टी, वेस्टर्न यूनियन |
| आपूर्ति की क्षमता: | 100 टुकड़े / महीना |
| प्रोफाइल प्रकार: | डबल हेलिकल गियर | गियर की चौड़ाई: | 70 मिमी |
|---|---|---|---|
| निर्माण प्रक्रिया: | गियर हॉबिंग | व्यास की पिच: | 1.5 |
| गुणवत्ता ग्रेड: | आईएसओ 8-9 | भीतर का छिद्र: | 100 मिमी |
| प्रमुखता देना: | ट्रांसमिशन डबल हेलिकल गियर,आईएसओ 8 डबल हेलिकल गियर,डबल हेलिकल गियर 70 मिमी |
||

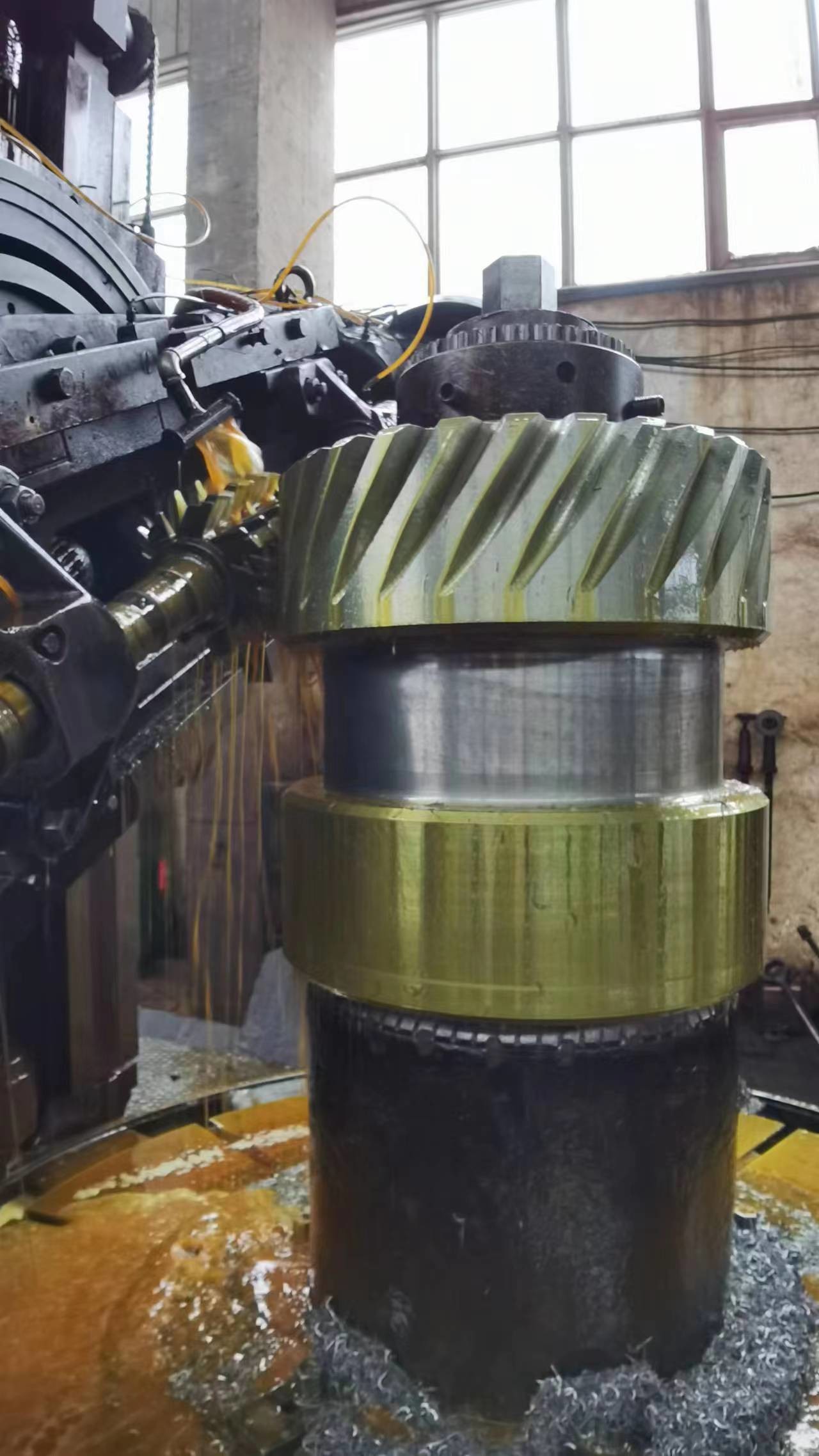

ट्रांसमिशन गियर्स - पिनियन डबल हेलिकल गियर हॉबिंग सेवाएं
व्यास पिच 1.5
मॉड्यूल: 16.933
प्रेशर कोण: 20°
हेलिक्स कोण: 15°
सामग्री: 40CrNiMoA (SAE 4340)
विनिर्माण विधि: गियर हॉबिंग
1) डबल हेलिकल गियर की विशेषताएं
a) डबल हेलिकल गियर उच्च दक्षता प्रदान कर सकता है।
b) डबल हेलिकल गियर में विकसित परिणामी थ्रस्ट बल शून्य होता है।
c) डबल हेलिकल गियर बड़ी शक्ति संचारित कर सकता है।
d) उच्च हेलिक्स कोण का उपयोग डबल हेलिकल गियर में फायदेमंद रूप से किया जा सकता है
| उत्पाद | डबल हेलिकल गियर |
| कस्टम मेड | √ |
| गियर प्रोफाइल प्रकार | बेलनाकार गियर |
| विनिर्माण | गियर हॉबिंग |
| टीथ ग्राइंडिंग | √ |
| मॉड्यूल (M) | कस्टम मेड |
| दांतों की संख्या (Z) | 35 |
| प्रेशर कोण (α) | 20° |
| लीड कोण | 22° |
| टीथ सटीकता ग्रेड | ISO 8-9 ग्रेड |
| गर्मी उपचार | बुझाना और तड़के |
| सतह की कठोरता | 260-300HB |
| स्टील कोड ग्रेड तुलना | |||||
| चीन/GB | ISO | ГΟСТ | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20ХМ | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XГT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
कटिंग मिलिंग
गर्मी उपचार ग्राइंडिंग निरीक्षण
