| उत्पत्ति के प्लेस: | चीन |
|---|---|
| ब्रांड नाम: | YIZGEAR |
| मॉडल संख्या: | जीएस 22112401 |
| न्यूनतम आदेश मात्रा: | 2 टुकड़े |
| मूल्य: | $1850.0/Piece |
| पैकेजिंग विवरण: | प्लाईवुड टोकरा |
| प्रसव के समय: | 60 दिन |
| भुगतान शर्तें: | एल/सी, डी/पी, वेस्टर्न यूनियन, टी/टी |
| आपूर्ति की क्षमता: | 300 टुकड़े/माह |
| सामग्री: | 40CrNiMo | डी पी: | 1.732 |
|---|---|---|---|
| हेलिक्स कोण: | 30° | प्रोफ़ाइल: | दोहरी कुंडली |
| दांत की चौड़ाई: | 1 1" | प्रेशर एग्नल: | 20° |
| प्रमुखता देना: | डबल हेलिकल गियर शाफ्ट हेलिक्स,DP1.732 ट्रांसमिशन गियर शाफ्ट,ट्रांसमिशन गियर शाफ्ट 40CrNiMo |
||

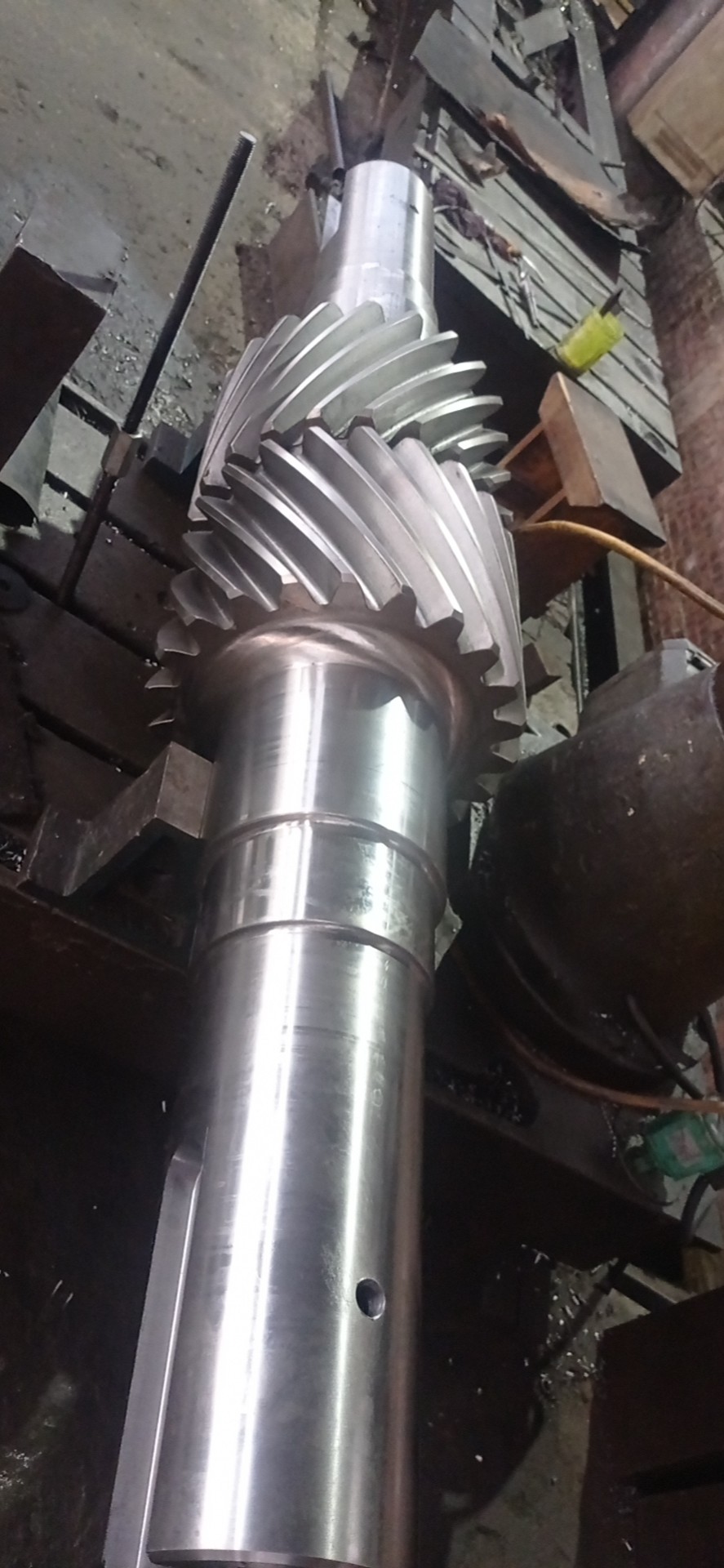

SAE 4340 स्टील DP1.732 22T डबल हेलिकल गियर शाफ्ट हेलिकल कोण 30°
1) गियर शाफ्ट का वर्णन
एक गियर शाफ्ट के साथ प्रत्येक अनुभाग में गियर वक्रों को गियर शाफ्ट गियर के रूप में पेश किया जाता है।
सर्पिल बेवल गियर इन प्रकार के सटीक-निर्मित शाफ्टों पर प्रयुक्त गियर प्रोफाइल के सामान्य उदाहरण हैं।
2)PASO DIAMETRAL 1।5
दबाव का कोण 20°
डायमेट्रो प्रिमिटिवो 14.667"
दांतों की संख्या 22
एग्लू डी हेलिस 30°
| उत्पाद | डबल हेलिकल गियर शाफ्ट |
| अनुकूलित | √ |
| गियर प्रोफाइल प्रकार | बेलनाकार गियर |
| गियरदांतउत्पादन | गियर मिलिंग |
| गियर दांत पीसने | |
| मॉड्यूल (M) | 16.933 |
| दांतों की संख्या (Z) | 22 |
| दबाव कोण (α) | 20° |
| लीड कोण | 30° |
| सटीकता का स्तर | आईएसओ 8 ग्रेड |
| ताप उपचार | बुझाना और तापन करना |
| सतह की कठोरता | 260-290 HB |
| स्टील कोड ग्रेड की तुलना | |||||
| चीन/ब्रिटेन | आईएसओ | गॉस्ट | एएसटीएम | जेआईएस | डीआईएन |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20ХМ | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | एससीएम440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA | 4340 | एसएनसीएम 439 | 40NiCrMo6/ 36NiCrMo4 | |
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
