| उत्पत्ति के प्लेस: | चीन |
|---|---|
| ब्रांड नाम: | YIZGEAR |
| मॉडल संख्या: | एसएस 22090301 |
| न्यूनतम आदेश मात्रा: | 5 टुकड़े |
| मूल्य: | $50.0/Piece |
| पैकेजिंग विवरण: | प्लाईवुड टोकरा |
| प्रसव के समय: | 55 दिन |
| भुगतान शर्तें: | एल/सी, टी/टी, वेस्टर्न यूनियन, डी/पी |
| आपूर्ति की क्षमता: | 1000 टुकड़े/माह |
| तख़्ता संख्या: | 22 | पिच का व्यास: | 66 |
|---|---|---|---|
| कठोरता: | 58-62 एचआरसी | प्रमुख व्यास: | 69 |
| मामूली व्याज: | 60.03 | दाब कोण: | 30° |
| प्रमुखता देना: | 20CrMnTi तख़्ता गियर दस्ता,ANSI B92.1 ट्रांसमिशन गियर दस्ता,20CrMnTi ट्रांसमिशन गियर दस्ता |
||

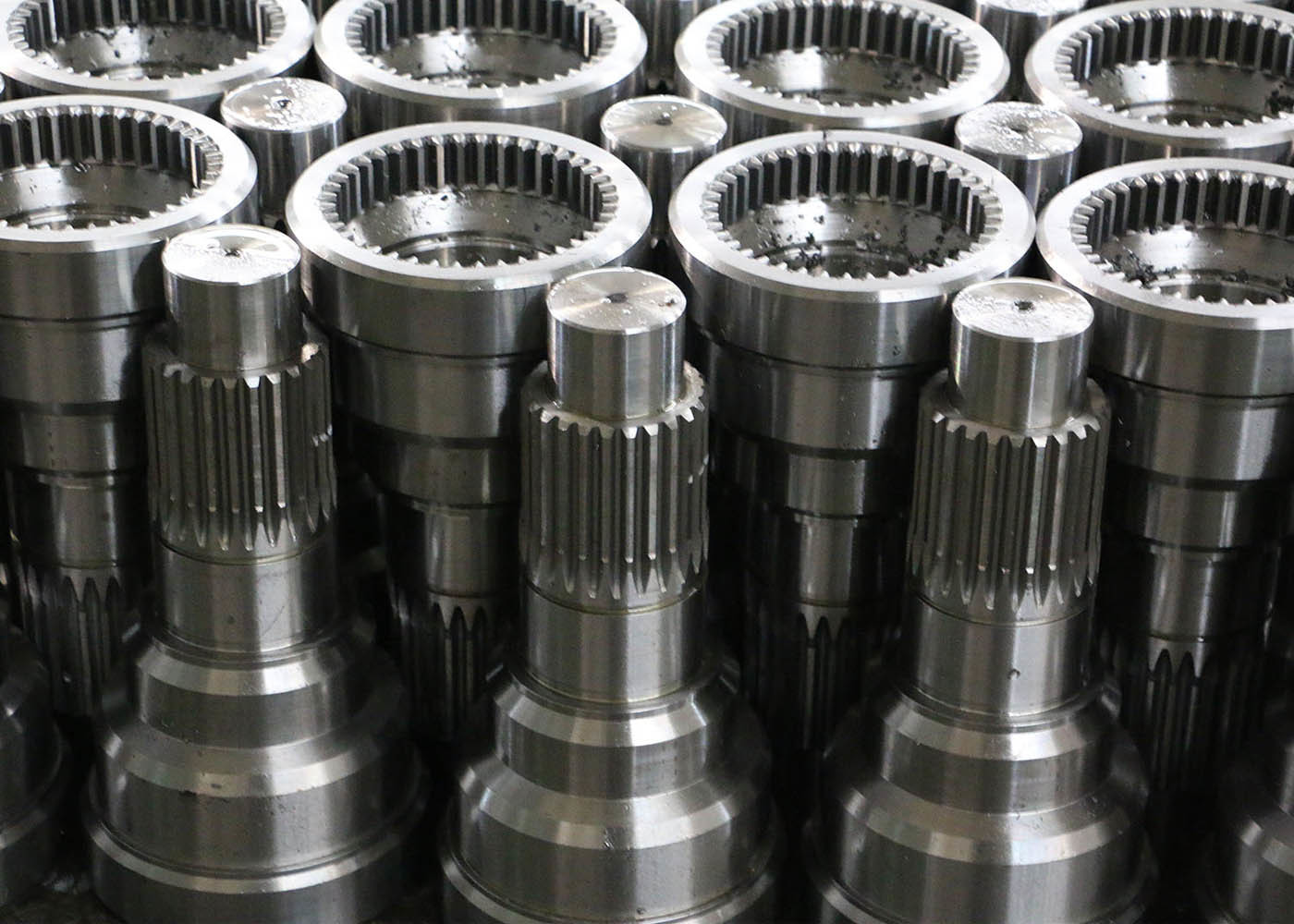

कस्टमाइज्ड मिश्र धातु इस्पात 20CrMnTi ANSI B92.1 स्प्लाइन ग्राइंडिंग इनवोल्यूट स्प्लाइन शाफ्ट
1) स्प्लाइन शाफ्ट की विशेषताएं
इनवोल्यूट स्प्लाइन स्प्लाइन का प्रमुख रूप हैं क्योंकि वे सीधे किनारे वाले स्प्लाइन की तुलना में मजबूत होते हैं और काटना आसान होता है और फिट भी होता है।
इनवोल्यूट स्प्लाइन में गियर दांतों के समान दांत होते हैं, सिवाय इसके कि स्प्लाइन दांत बहुत छोटे होते हैं, और वे रोल नहीं करते हैं।
बाहरी स्प्लाइन या तो हॉबिंग द्वारा या स्प्लाइन शेपर द्वारा बनाई जा सकती हैं।
आंतरिक स्प्लाइन को ब्रोचिंग या स्प्लाइन शेपर द्वारा बनाया जा सकता है।
प्रारंभ में शाफ्ट व्यास के आधार पर एक इनवोल्यूट स्प्लाइन का चयन करने का सबसे सरल तरीका मॉड्यूल में प्रारंभिक पिच सर्कल व्यास पर पहुंचना है।
इनवोल्यूट स्प्लाइन का उपयोग हब के साथ शाफ्ट के स्लाइडिंग कनेक्शन के लिए निश्चित सिरे के लिए किया जाता है।
जबकि स्प्लाइन का उपयोग गियर के समान शक्ति के संचरण में किया जाता है, स्प्लाइन की यह विशेषता इनवोल्यूट प्रोफाइल से जुड़ी नहीं है जो स्प्लाइन भी गियर के साथ साझा करते हैं।
इनवोल्यूट प्रोफाइल स्प्लाइन के लिए निर्माण तकनीकों के कारण है
| उत्पाद | आयताकार स्प्लाइन शाफ्ट |
| कस्टम मेड | √ |
| गियर प्रोफाइल प्रकार | स्प्लाइन |
| गियर दांत निर्माण | स्प्लाइन मिलिंग/स्प्लाइन ग्राइंडिंग |
| गियर दांत ग्राइंडिंग | √ |
| मॉड्यूल (M) | कस्टम |
| दांतों की संख्या (Z) | कस्टम |
| प्रेशर एंगल (α) | 30° |
| हेलिक्स एंगल (β) | कस्टम |
| दांत सटीकता ग्रेड | ISO 6-7 ग्रेड |
| हीट ट्रीटमेंट | कार्बराइजिंग |
| सतह कठोरता | 58-62 HRC |
| स्टील कोड ग्रेड तुलना | |||||
| चीन/GB | ISO | ГΟСТ | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20ХМ | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XГT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
