| उत्पत्ति के प्लेस: | चीन |
|---|---|
| ब्रांड नाम: | YIZGEAR |
| मॉडल संख्या: | एसएस 22090301 |
| न्यूनतम आदेश मात्रा: | 5 टुकड़े |
| मूल्य: | $50.0/Piece |
| पैकेजिंग विवरण: | प्लाईवुड टोकरा |
| प्रसव के समय: | 55 दिन |
| भुगतान शर्तें: | एल/सी, टी/टी, वेस्टर्न यूनियन, डी/पी |
| आपूर्ति की क्षमता: | 1000 टुकड़े/माह |
| परिशिष्ट: | 1.5 | डेडेंडम: | 2.7 |
|---|---|---|---|
| कठोरता: | 58-62 एचआरसी | प्रमुख व्यास: | 69 |
| मामूली व्याज: | 60.03 | दाब कोण: | 30° |
| प्रमुखता देना: | मिश्र धातु इस्पात शामिल तख़्ता दस्ता,गियर ड्राइव दस्ता ANSI B92.1,तख़्ता गियर ड्राइव दस्ता शामिल |
||

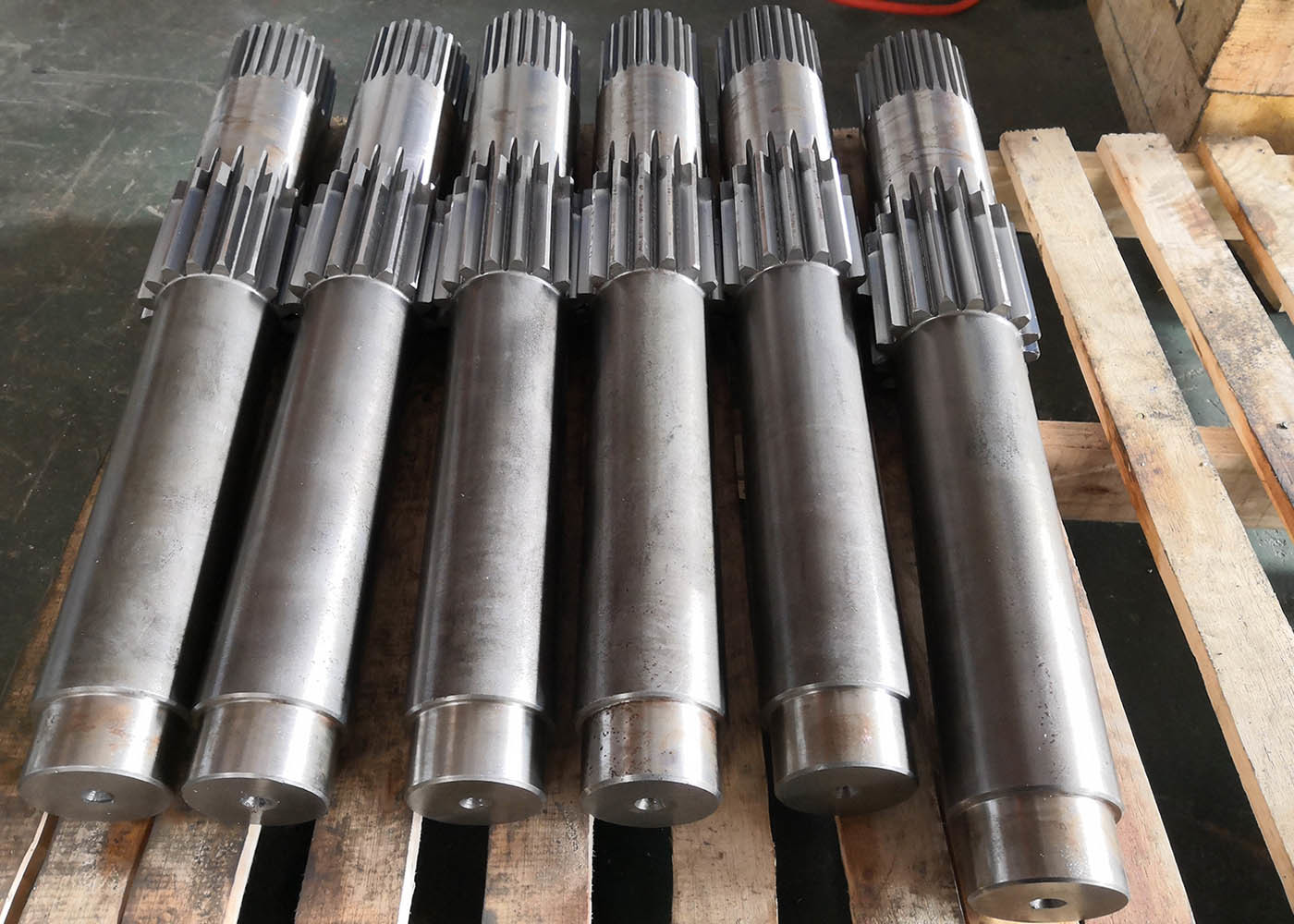

ट्रांसमिशन पार्ट्स मिश्र धातु स्टील एएनएसआई बी 92.1 स्प्लाइन ग्राइंडिंग इनविल स्प्लाइन शाफ्ट
1) स्प्लिन्स का मापन
कई मानक दबाव कोणों में इनवॉल्ट स्प्लाइन उपलब्ध हैं।
30 डिग्री के दबाव कोण स्प्लाइन सबसे अधिक इस्तेमाल किए जाने वाले दबाव कोण हैं।
स्प्लाइन के दबाव कोण माप गियर के समान हैं, और स्प्लाइन को आम तौर पर एक ही तरीके से निरीक्षण किया जाता है
कि बाहरी और आंतरिक गियर का निरीक्षण किया जाता है, आमतौर पर पिन के ऊपर या पिन के बीच माप के माध्यम से।
पिन के ऊपर या पिन के बीच माप तब होता है जब विशिष्ट आकार के तारों को एक दूसरे के विपरीत गियर दांतों के बीच रखा जाता है और
तारों के बाहर के बीच की दूरी को माइक्रोमीटर से मापा जाता है।
यह माप आपको यह भी बता सकता है कि गियर में सही गियर दांत प्रोफाइल है या नहीं।
| उत्पाद | आयताकार स्पाइन शाफ्ट |
| अनुकूलित | √ |
| गियर प्रोफाइल प्रकार | स्प्लाइन |
| गियर दांतों का निर्माण | स्प्लिने मिलिंग/स्प्लिने मिलिंग |
| गियर दांत पीसने | √ |
| मॉड्यूल (M) | कस्टम |
| दांतों की संख्या (Z) | कस्टम |
| कस्टम | 30° |
| हेलिक्स कोण (β) | |
| दांत सटीकता ग्रेड | आईएसओ 6-7 ग्रेड |
| ताप उपचार | कार्बोराइजिंग |
| सतह की कठोरता | 58-62 एचआरसी |
| स्टील कोड ग्रेड की तुलना | |||||
| चीन/ब्रिटेन | आईएसओ | गॉस्ट | एएसटीएम | जेआईएस | डीआईएन |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20ХМ | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | एससीएम440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | एसएनसीएम 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
