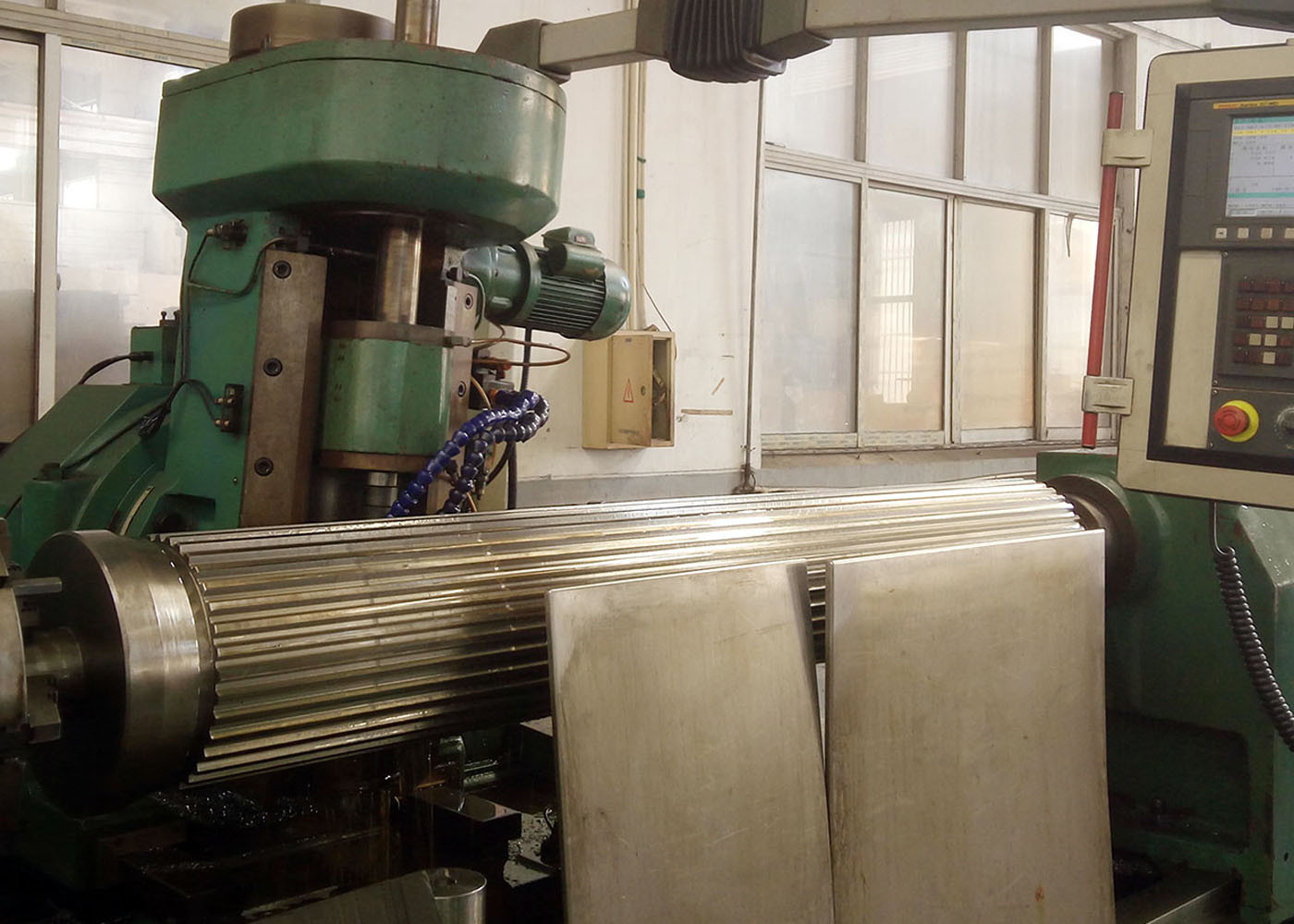

डीआईएन 5480 स्पर पिनियन शाफ्ट 20CrMnTi ग्राउंड इनवॉल्व स्पलाइन इनपुट शाफ्ट:

अनुकूलित मिश्र धातु 20CrMnTi स्टील डीआईएन 5480 पिनियन स्पाइन ग्राउंड इनवोल्ट स्पाइन इनपुट शाफ्ट

1) इनवॉल्ट स्प्लिन्स के मुख्य कारक

दांतों की मोटाई और ऊंचाई।

एक स्प्लाइन पर दांतों की ऊंचाई और मोटाई स्प्लाइन की जड़ की ताकत और

आवेदन की अपेक्षित टोक़ आवश्यकताएं।

b) आवेदन के दबाव कोण के लिए स्प्लिन्स आमतौर पर 30, 37 के दबाव कोण में उपलब्ध हैं।5, और 45 डिग्री।

दांतों के आकार और दबाव कोण का निर्धारण दांतों के वांछित जुड़ाव और स्प्लाइन फिट के आधार पर किया जाता है।

(ग) युग्मन विन्यासः स्प्लिन्स को साइड-फिट या प्रमुख व्यास युग्मन में बनाया जा सकता है।

प्रमुख व्यास के युग्मनों में साइड-फिट स्प्लिन्स की तुलना में अधिक सटीक फिट की आवश्यकता होती है और वे कम आत्म-समन्वय करने में सक्षम होते हैं।

इसके अतिरिक्त, वे आंतरिक और बाहरी spline घटकों के लिए आकार विचलन के लिए कम क्षमाशील हैं,

जबकि साइड-फिट स्प्लिन्स अधिक आकार सहिष्णुता के भीतर काम कर सकते हैं।

आदर्श रूप से, जोड़े हुए भागों के दांतों और खांचे को उनके बीच बहुत कम या कोई जगह नहीं होने के साथ सटीक रूप से जाल होना चाहिए।
