| उत्पत्ति के प्लेस: | चीन |
|---|---|
| ब्रांड नाम: | YIZGEAR |
| मॉडल संख्या: | आईजी22083104 |
| न्यूनतम आदेश मात्रा: | 1 टुकड़ा |
| मूल्य: | $200.0/Piece |
| पैकेजिंग विवरण: | प्लाईवुड टोकरा |
| प्रसव के समय: | 55 दिन |
| भुगतान शर्तें: | एल/सी, डी/पी, टी/टी, वेस्टर्न यूनियन |
| आपूर्ति की क्षमता: | 500 टुकड़े/माह |
| सामग्री: | 42CrMo | दाब कोण: | 20° |
|---|---|---|---|
| ताप उपचार: | शमन और तड़का | गुणवत्ता ग्रेड: | आईएसओ 8-9 ग्रेड |
| प्रोफ़ाइल: | आंतरिक गियर रिंग | मापांक: | 7 |
| प्रमुखता देना: | 42CrMo स्पर इंटरनल रिंग गियर,गियर शेपिंग स्पर इंटरनल गियर,इंटरनल रिंग गियर 62 टीथ |
||

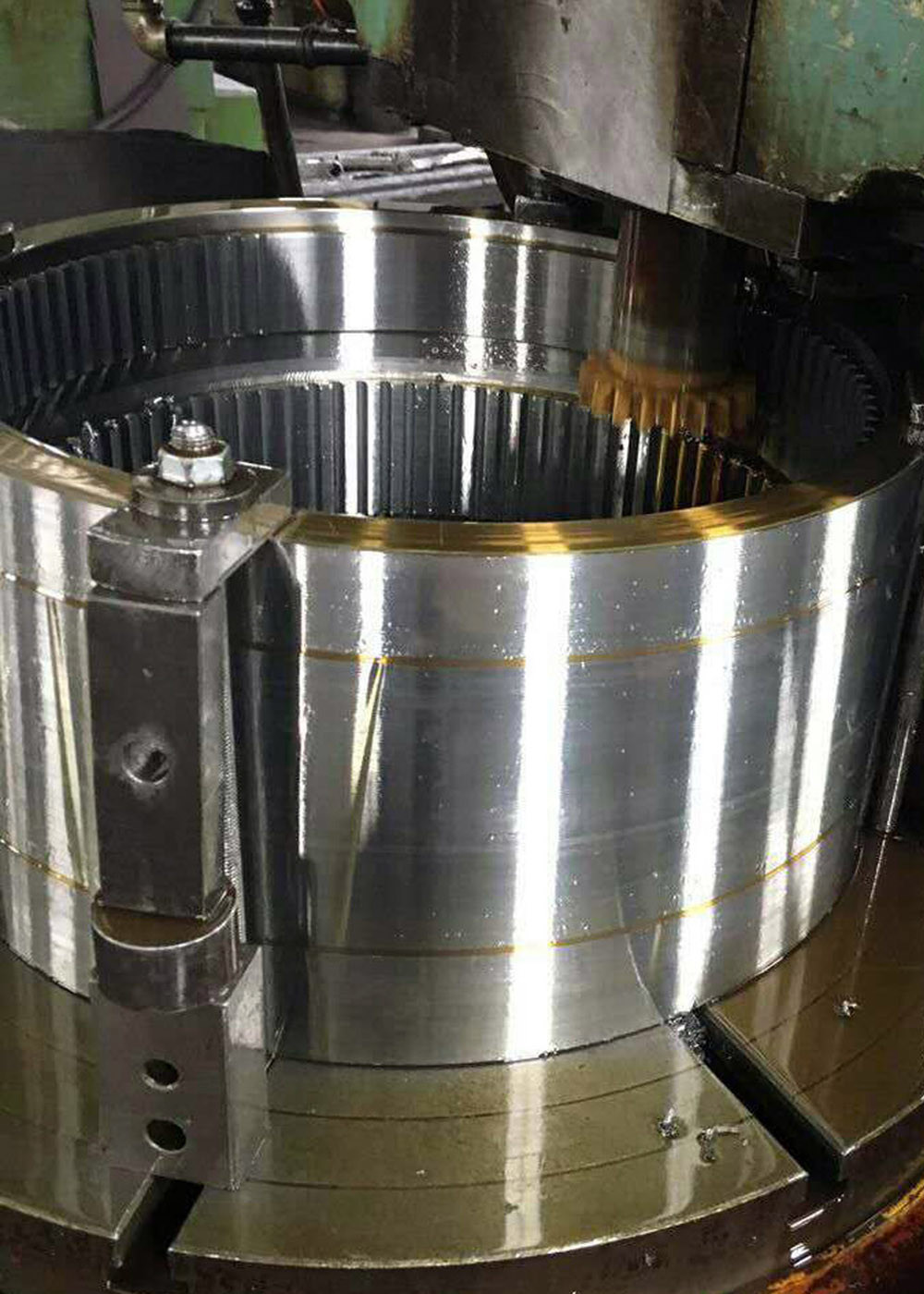

ट्रांसमिशन गियर गियर आकार आंतरिक अंगूठी गियर ग्रह गियर के लिए
1) आंतरिक स्पर गियर का वर्णन
एक छिद्रित सिलेंडर के आंतरिक पक्ष में काट दिए गए दांतों वाले गियर को आंतरिक गियर कहा जाता है।
एक बाहरी गियर बाहरी या आंतरिक गियर के साथ गियर हो सकता है।
जब दो बाहरी गियर्स एक दूसरे से जुड़ते हैं, तो वे विपरीत दिशाओं में घूमते हैं।
| उत्पाद | आंतरिक गियर |
| अनुकूलित | √ |
| गियर प्रोफाइल प्रकार | बेलनाकार गियर |
| गियर दांतों का निर्माण | गियर का आकार |
| गियर दांत पीसने | यदि आवश्यक हो |
| मॉड्यूल (M) | 7 |
| दांतों की संख्या (Z) | 62 |
| दबाव कोण (α) | 20°/25° |
| हेलिक्स कोण (β) | कस्टम |
| दांत सटीकता ग्रेड | आईएसओ 8-9 ग्रेड |
| ताप उपचार | बुझाने और तापप्रसव/ प्रेरण कठोरता |
| कठोरता | 230-260 एचबी |
| स्टील कोड ग्रेड की तुलना | |||||
| चीन/ब्रिटेन | आईएसओ | गॉस्ट | एएसटीएम | जेआईएस | डीआईएन |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20ХМ | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | एससीएम440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | एसएनसीएम 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
