| उत्पत्ति के प्लेस: | चीन |
|---|---|
| ब्रांड नाम: | YIZGEAR |
| मॉडल संख्या: | डीबी22083004 |
| न्यूनतम आदेश मात्रा: | 1 टुकड़ा |
| मूल्य: | $1000/ Piece |
| पैकेजिंग विवरण: | प्लाईवुड टोकरा |
| प्रसव के समय: | 75 दिन |
| भुगतान शर्तें: | एल/सी, डी/पी, टी/टी, वेस्टर्न यूनियन |
| आपूर्ति की क्षमता: | 100 टुकड़े/माह |
| सामग्री: | ZG42CrMo | गियर प्रोफ़ाइल: | डबल हेलिकल गियर |
|---|---|---|---|
| ताप उपचार: | सामान्य | कठोरता: | 260-300 एचबी |
| निर्माण: | गियर हॉबिंग | गुणवत्ता ग्रेड: | आईएसओ 8-9 |
| प्रमुखता देना: | ZG42CrMo ट्रांसमिशन गियर्स,कास्टिंग स्टील डबल हेलिक्स गियर,ट्रांसमिशन डबल हेलिक्स गियर |
||

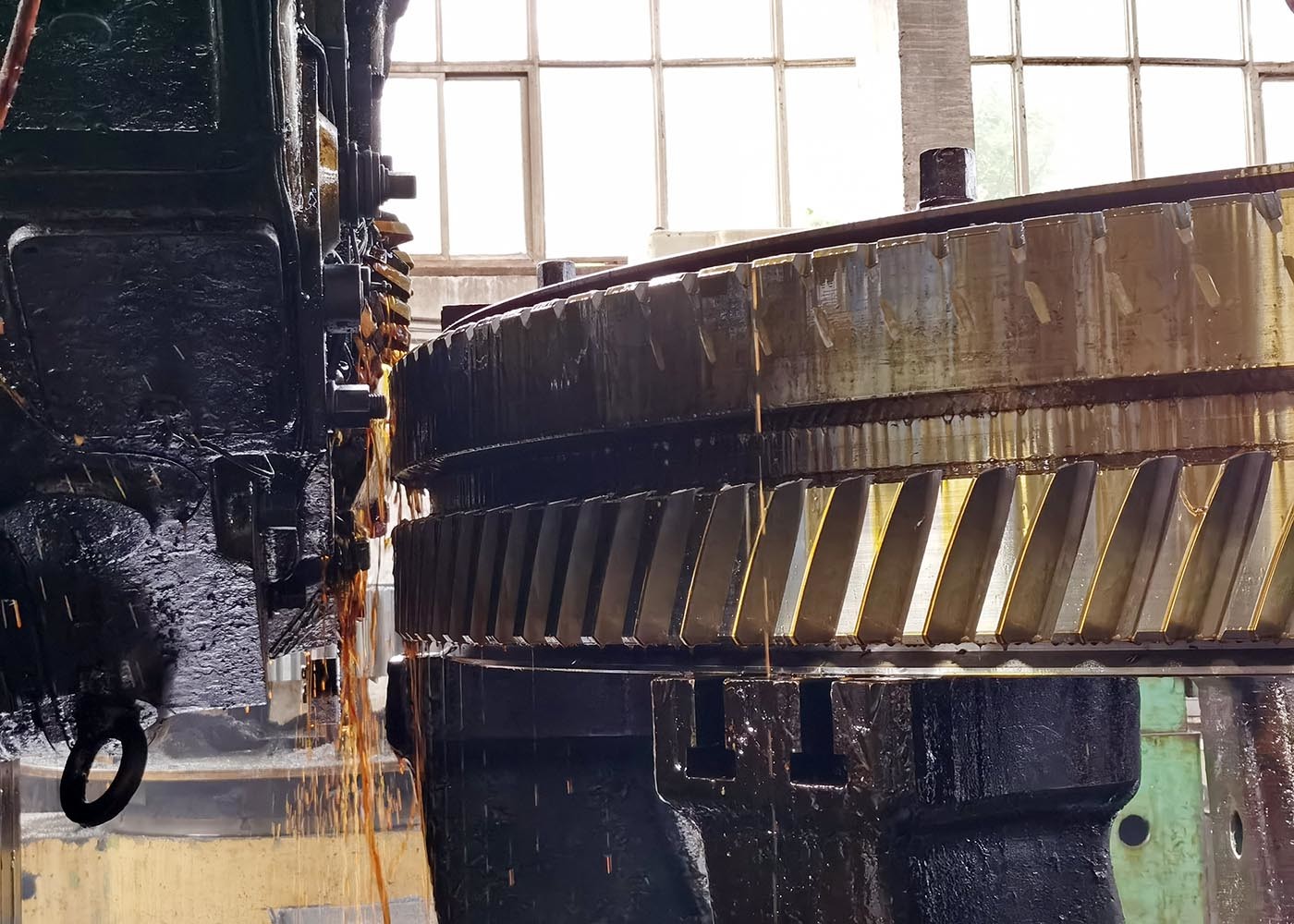

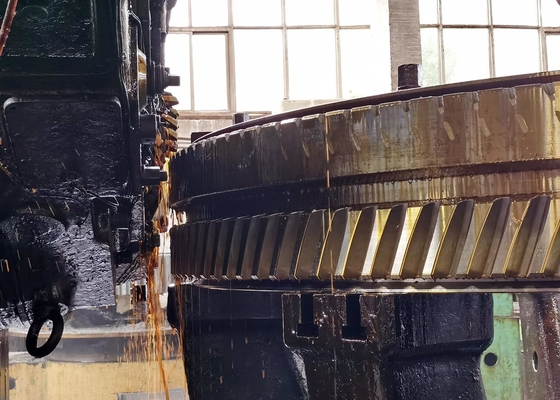

ट्रांसमिशन गियर कास्टिंग स्टील ZG 42CrMo डबल हेलिक्स गियर व्हील
1) Descripciones del engranaje de doble hélice दोहरे हेलिक्स वाले गियर का वर्णन
डबल हेलिक्स गियरिंगः भी हेरिंगबोन गियरिंग के रूप में जाना जाता है,
यह दोनों हेलिक्स के साथ एक गियरिंग है एक दाईं ओर और एक दूसरी ओर
डबल हेलिक्स अक्षीय बलों को संतुलित करता है।
2) दोहरे हेलिकॉइडल गियर्स की विशेषताएं
वे हेलिकॉइडल दांतों के बेलनाकार होने की विशेषता रखते हैं.
हेलिकॉइडल गियर के किनारे समानांतर या क्रॉस हो सकते हैं, आम तौर पर 90 डिग्री।
अक्षीय धक्का को खत्म करने के लिए दांतों को दोगुना किया जा सकता है।
हेलिकॉइडल गियर्स में एक अक्षीय संकल्प होता है और इसके विपरीत दोहरे हेलिकॉइडल विकल्प का प्रयोग किया जाता है।
| उत्पाद | डबल हेलिकल गियर |
| अनुकूलित | √ |
| गियर प्रोफाइल प्रकार | बेलनाकार गियर |
| उत्पादन | गियर मिलिंग |
| दांत पीसना | √ |
| मॉड्यूल (M) | अनुकूलित |
| दांतों की संख्या (Z) | 152 |
| दबाव कोण (α) | 20° |
| लीड कोण | 13° |
| दांत सटीकता ग्रेड | आईएसओ 8-9 ग्रेड |
| ताप उपचार | बुझाना और तापन करना |
| सतह की कठोरता | 260-300HB |
| स्टील कोड ग्रेड की तुलना | |||||
| चीन/ब्रिटेन | आईएसओ | गॉस्ट | एएसटीएम | जेआईएस | डीआईएन |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20ХМ | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | एससीएम440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | एसएनसीएम 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
