| उत्पत्ति के प्लेस: | चीन |
|---|---|
| ब्रांड नाम: | YIZGEAR |
| मॉडल संख्या: | डीबी22083002 |
| न्यूनतम आदेश मात्रा: | 1 टुकड़ा |
| मूल्य: | $600/ Piece |
| पैकेजिंग विवरण: | प्लाईवुड टोकरा |
| प्रसव के समय: | 75 दिन |
| भुगतान शर्तें: | एल/सी, डी/पी, टी/टी, वेस्टर्न यूनियन |
| आपूर्ति की क्षमता: | 100 टुकड़े/माह |
| सामग्री: | एसएई 4340 | प्रोफाइल प्रकार: | डबल हेलिकल गियर |
|---|---|---|---|
| ताप उपचार: | शमन और तड़का | कठोरता: | 260 एचबी |
| निर्माण विधि: | गियर हॉबिंग | मापांक: | 8 |
| प्रमुखता देना: | एसएई 4340 डौबेल हेलिकल गियर शाफ्ट,8 मॉड्यूल हेलिकल पिनियन शाफ्ट,एसएई 4340 स्टील हेलिकल पिनियन शाफ्ट |
||

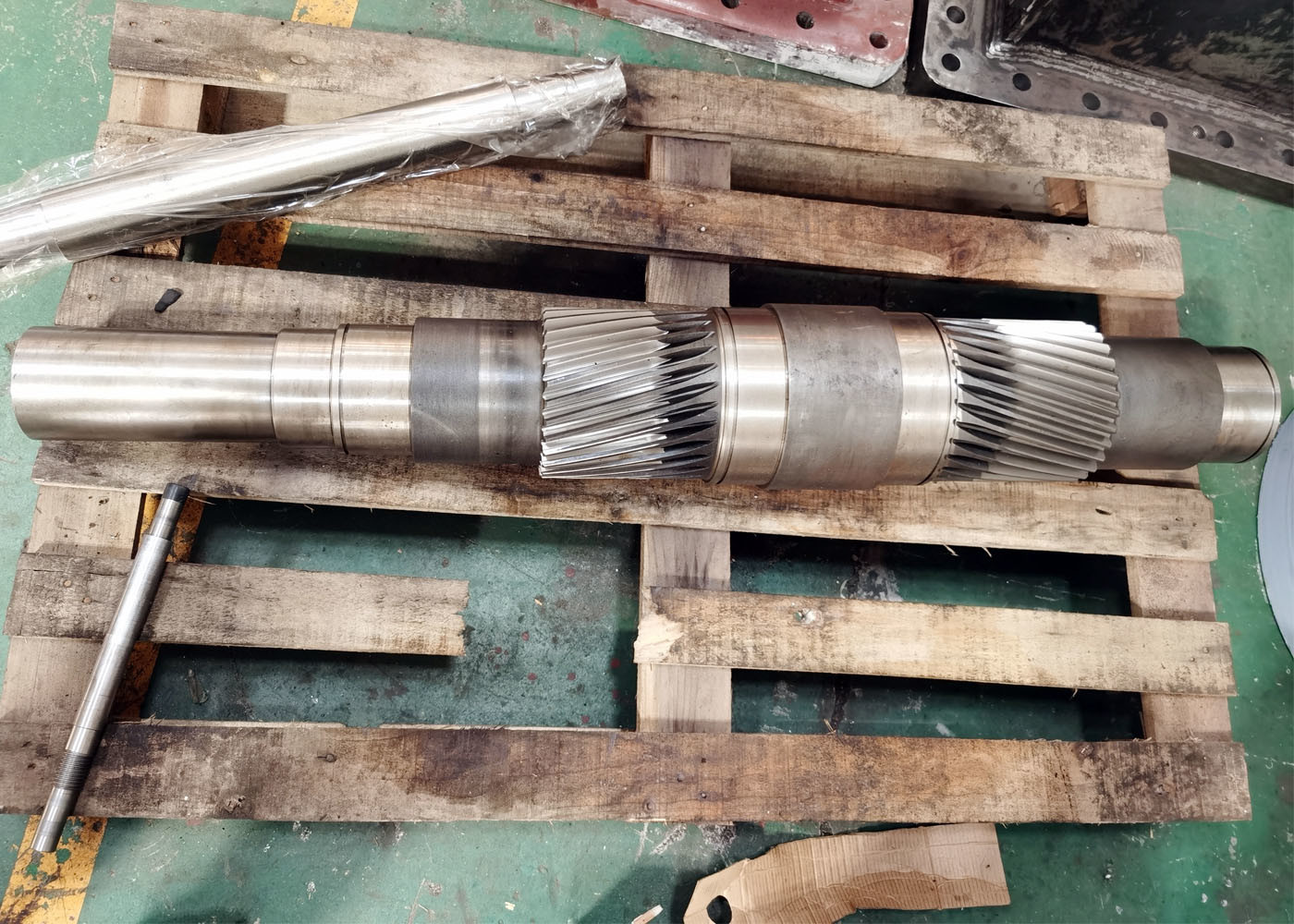

भारी शुल्क अनुप्रयोगों के लिए फोर्जिंग स्टील SAE 4340 स्टील डबल हेलिकल गियर शाफ्ट
1) डबल हेलिकल गियर के अनुप्रयोग
डबल हेलिकल गियर उच्च शक्ति संचरण आवश्यकताओं के लिए उपयुक्त हैं, जैसे कि क्रेन, समुद्री ट्रांसमिशन या टर्बाइन में।
2) डबल हेलिकल गियर की विशेषताएं
a) दो हेलिकल गियर को सटीक रूप से संरेखित किया जाना चाहिए, अन्यथा,
थ्रस्ट बल ठीक से संतुलित नहीं होगा और इसका परिणाम प्रतिकूल कंपन होगा।
b) डबल हेलिकल गियर सिंगल हेलिकल गियर की तुलना में अधिक दक्षता प्रदान कर सकते हैं।
| उत्पाद | डबल हेलिकल गियर |
| कस्टम मेड | √ |
| गियर प्रोफाइल प्रकार | बेलनाकार गियर |
| विनिर्माण | गियर हॉबिंग |
| टीथ ग्राइंडिंग | √ |
| मॉड्यूल (एम) | कस्टम मेड |
| दांतों की संख्या (जेड) | 26 |
| प्रेशर एंगल (α) | 20° |
| लीड एंगल | 25° |
| टीथ सटीकता ग्रेड | आईएसओ 8-9 ग्रेड |
| गर्मी उपचार | बुझाना और तड़के |
| सतह कठोरता | 260-300HB |
| स्टील कोड ग्रेड तुलना | |||||
| चीन/जीबी | आईएसओ | ГСТ | एटीएम | जेआईएस | डीआईएन |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20ХМ | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XГT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
कटिंग मिलिंग
गर्मी उपचार ग्राइंडिंग निरीक्षण
