| उत्पत्ति के प्लेस: | चीन |
|---|---|
| ब्रांड नाम: | YIZGEAR |
| मॉडल संख्या: | HB22083001 |
| न्यूनतम आदेश मात्रा: | 2 टुकड़े |
| मूल्य: | $300/ Piece |
| पैकेजिंग विवरण: | प्लाईवुड टोकरा |
| प्रसव के समय: | 70 दिन |
| भुगतान शर्तें: | एल/सी, टी/टी, |
| आपूर्ति की क्षमता: | 300 पीसीएस/माह |
| सामग्री: | 42CrMo | चौड़ाई: | 75 |
|---|---|---|---|
| मापांक: | 10 | टिप व्यास: | 320 |
| सटीकता ग्रेड: | आईएसओ 8-9 ग्रेड | ताप उपचार: | प्रेरण सख्त |
| प्रमुखता देना: | 10 मॉड्यूल हेरिंगबोन गियर,इंडक्शन हार्डनिंग के साथ हेरिंगबोन गियर्स,हेरिंग बोन गियर शाफ्ट |
||
| विशेषता | मूल्य |
|---|---|
| सामग्री | 42CrMo |
| चौड़ाई | 75 |
| मॉड्यूल | 10 |
| टिप व्यास | 320 |
| सटीकता का स्तर | आईएसओ 8-9 ग्रेड |
| ताप उपचार | प्रेरण कठोरता |

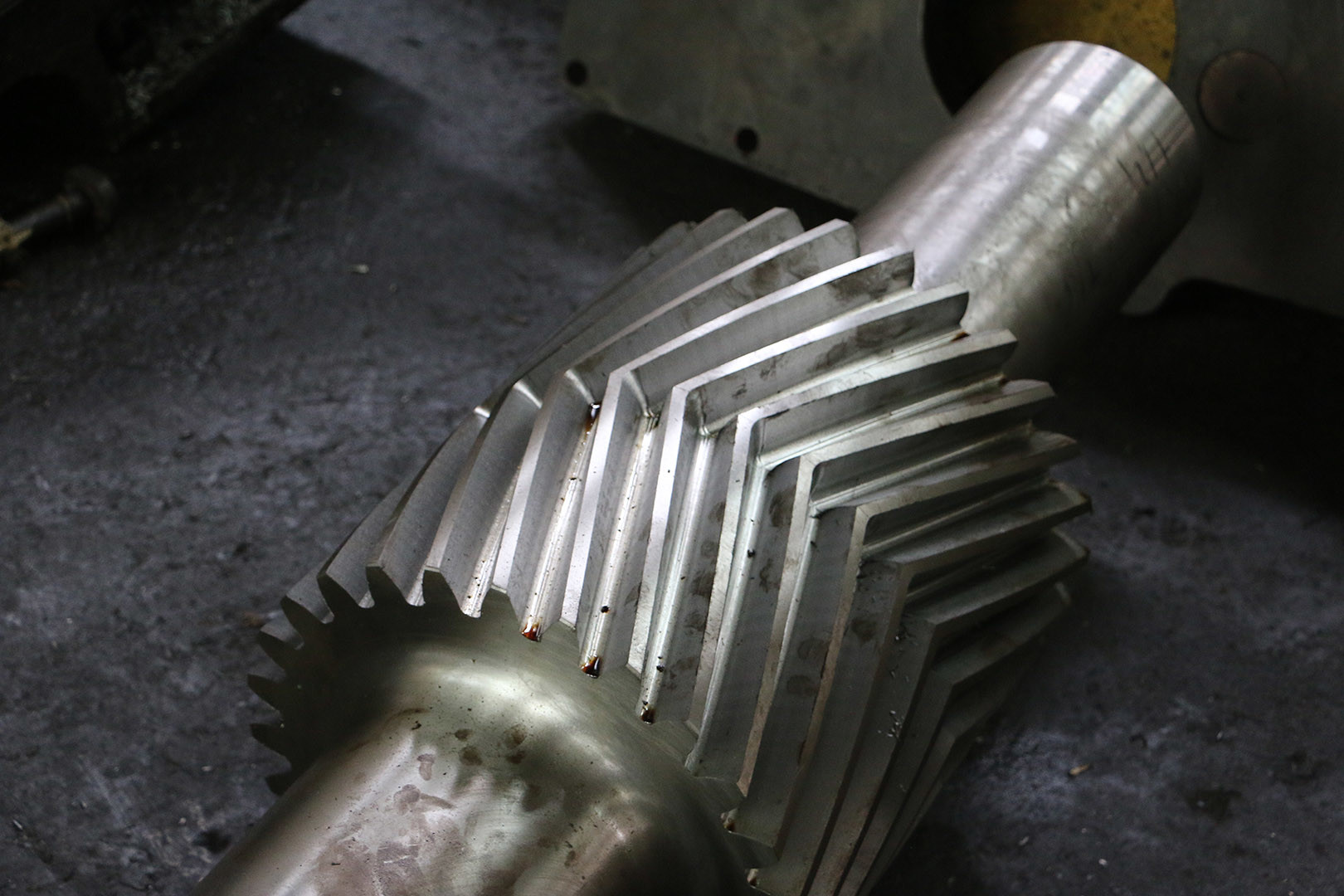

हेरिंगबोन गियर का व्यापक रूप से भारी मशीनरी में उपयोग किया जाता है, जैसे कि इस्पात मिल और सीमेंट संयंत्र।
मानक गर्मी उपचार हेरिंगबोन गियर के लिए शमन और टेम्परिंग है। कठोरता 260-300 एचबी है। पिनियन गियर लगभग 45-50 एचआरसी की कठोरता के साथ प्रेरण कठोरता से गुजर सकता है।
42CrMo स्टील और 40CrNiMo स्टील का उपयोग आमतौर पर हेरिंगबोन गियर के उत्पादन के लिए किया जाता है।
| उत्पाद | हेरिंगबोन गियर |
|---|---|
| अनुकूलित | √ |
| गियर प्रोफाइल प्रकार | हेरिंगबोन |
| गियर दांतों का निर्माण | गियर मिलिंग |
| गियर दांत पीसने | शून्य |
| मॉड्यूल (M) | 10 |
| दांतों की संख्या (Z) | 30 |
| दबाव कोण (α) | 20° |
| हेलिक्स कोण (β) | कस्टम |
| दांत सटीकता ग्रेड | आईएसओ 8-9 ग्रेड |
| ताप उपचार | बुझाना और तापन करना |
| चीन/ब्रिटेन | आईएसओ | गॉस्ट | एएसटीएम | जेआईएस | डीआईएन |
|---|---|---|---|---|---|
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20ХМ | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | एससीएम440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/40XHMA | 4340 | एसएनसीएम 439 | 40NiCrMo6/36NiCrMo4 | |
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 |
