| उत्पत्ति के प्लेस: | चीन |
|---|---|
| ब्रांड नाम: | YIZGEAR |
| मॉडल संख्या: | डीबी22072802 |
| न्यूनतम आदेश मात्रा: | 1 टुकड़ा |
| मूल्य: | $1000/ Piece |
| पैकेजिंग विवरण: | प्लाईवुड टोकरा |
| प्रसव के समय: | 75 दिन |
| भुगतान शर्तें: | एल/सी, डी/पी, टी/टी, वेस्टर्न यूनियन |
| आपूर्ति की क्षमता: | 100 टुकड़े/माह |
| सामग्री: | दबाव प्रक्रिया से बनाया गया स्टील | प्रोफाइल प्रकार: | डबल हेलिकल गियर |
|---|---|---|---|
| ताप उपचार: | शमन और तड़का | कठोरता: | 260-300 एचबी |
| निर्माण: | गियर हॉबिंग | गुणवत्ता ग्रेड: | आईएसओ 8-9 |
| प्रमुखता देना: | एआईएसआई 4140 डबल हेलिकल गियर्स,डबल हेलिकल गियर व्हील 300 एचबी,हेलिकल गियर्स व्हील गियर हॉबिंग |
||

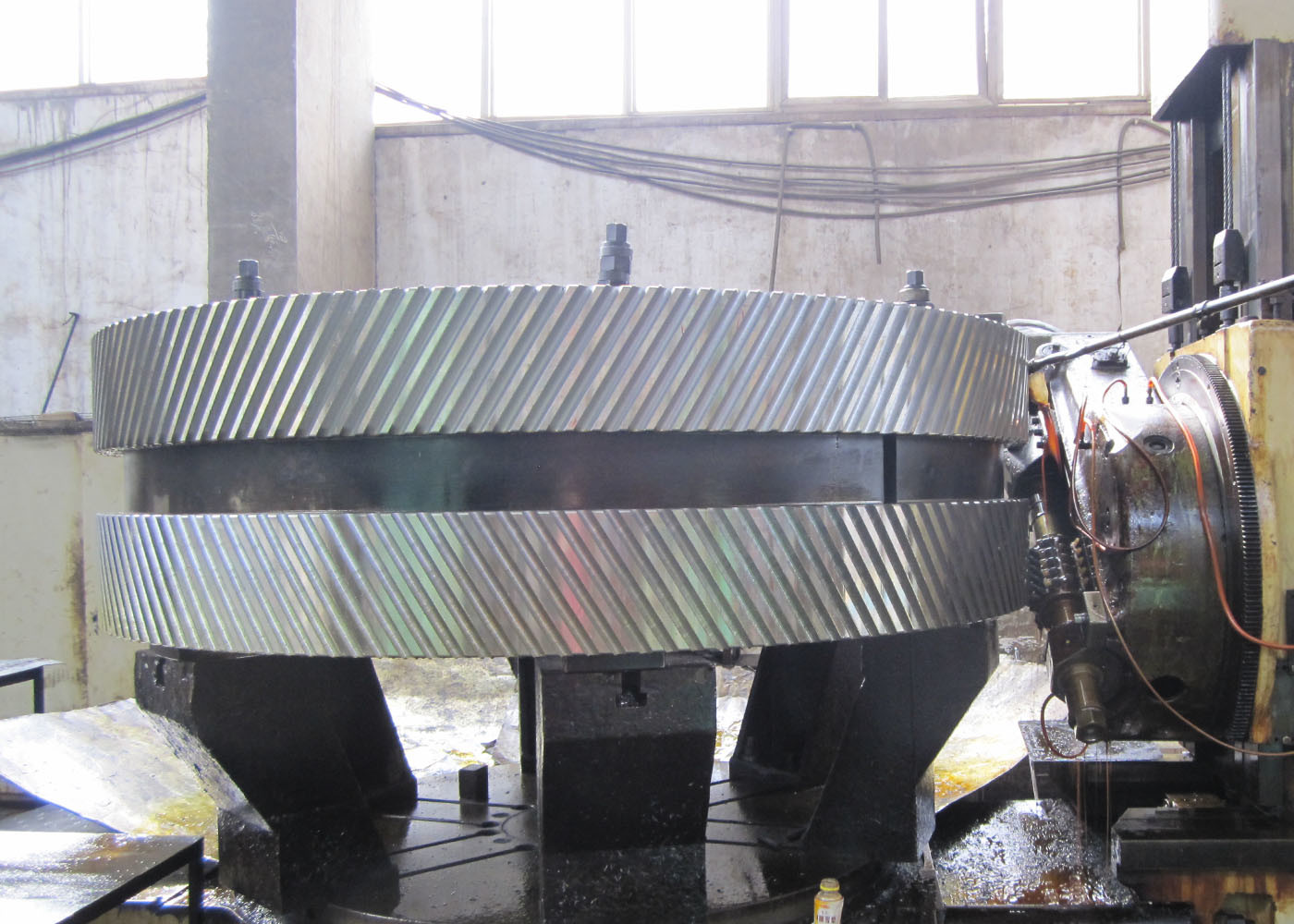

फोल्ड स्टील एआईएसआई 4140 गियर हॉबिंग डबल हेलिकल गियर व्हील-डबल हेलिकल गियर
1) डबल हेलिकल गियर की विशेषताएं
(क) दोहरे हेल्शियल गियर विपरीत जोर प्रतिक्रियाओं से गियर के भीतर जोर बल समाप्त हो जाता है।
बी) असर पर कार्य करने वाला शुद्ध अक्षीय बल शून्य है।
(ग) विद्युत संचरण क्षमता बहुत अधिक है।
घ) इस उच्च पिच लाइन का उपयोग करके वेग प्राप्त किया जा सकता है।
2) डबल हेलिकल गियर का वर्णन
डबल हेलिकल गियर दोनों बाएं और दाएं हाथ के हेलिकल दांतों के साथ।
डबल हेलिकल फॉर्म अंतर्निहित थ्रश फ्रीज को संतुलित करता है।
| उत्पाद | डबल हेलिकल गियर |
| अनुकूलित | √ |
| गियर प्रोफाइल प्रकार | बेलनाकार गियर |
| उत्पादन | गियर मिलिंग |
| दांत पीसना | √ |
| मॉड्यूल (M) | अनुकूलित |
| दांतों की संख्या (Z) | 152 |
| दबाव कोण (α) | 20° |
| लीड कोण | 23° |
| दांत सटीकता ग्रेड | आईएसओ 8-9 ग्रेड |
| ताप उपचार | बुझाना और तापन करना |
| सतह की कठोरता | 260-300HB |
| स्टील कोड ग्रेड की तुलना | |||||
| चीन/ब्रिटेन | आईएसओ | गॉस्ट | एएसटीएम | जेआईएस | डीआईएन |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20ХМ | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | एससीएम440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | एसएनसीएम 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
