| उत्पत्ति के प्लेस: | चीन |
|---|---|
| ब्रांड नाम: | YIZGEAR |
| मॉडल संख्या: | IG22082801 |
| न्यूनतम आदेश मात्रा: | 1 टुकड़ा |
| मूल्य: | $200.0/Piece |
| पैकेजिंग विवरण: | प्लाईवुड टोकरा |
| प्रसव के समय: | 55 दिन |
| भुगतान शर्तें: | एल/सी, डी/पी, टी/टी, वेस्टर्न यूनियन |
| आपूर्ति की क्षमता: | 500 टुकड़े/माह |
| सामग्री: | 42CrMo/ऐसी 4140 | ताप उपचार: | शमन और तड़का |
|---|---|---|---|
| कठोरता: | 230-260 एचबी | सटीकता: | आईएसओ 8-9 ग्रेड |
| प्रकार: | कुंडलाकार गियर | मापांक: | 1-25 मॉड्यूल |
| प्रमुखता देना: | एआईएसआई 4140 स्टील इंटरनल स्पर गियर,ट्रांसमिशन एनुलर गियर,एआईएसआई 4140 स्टील एनुलर गियर |
||

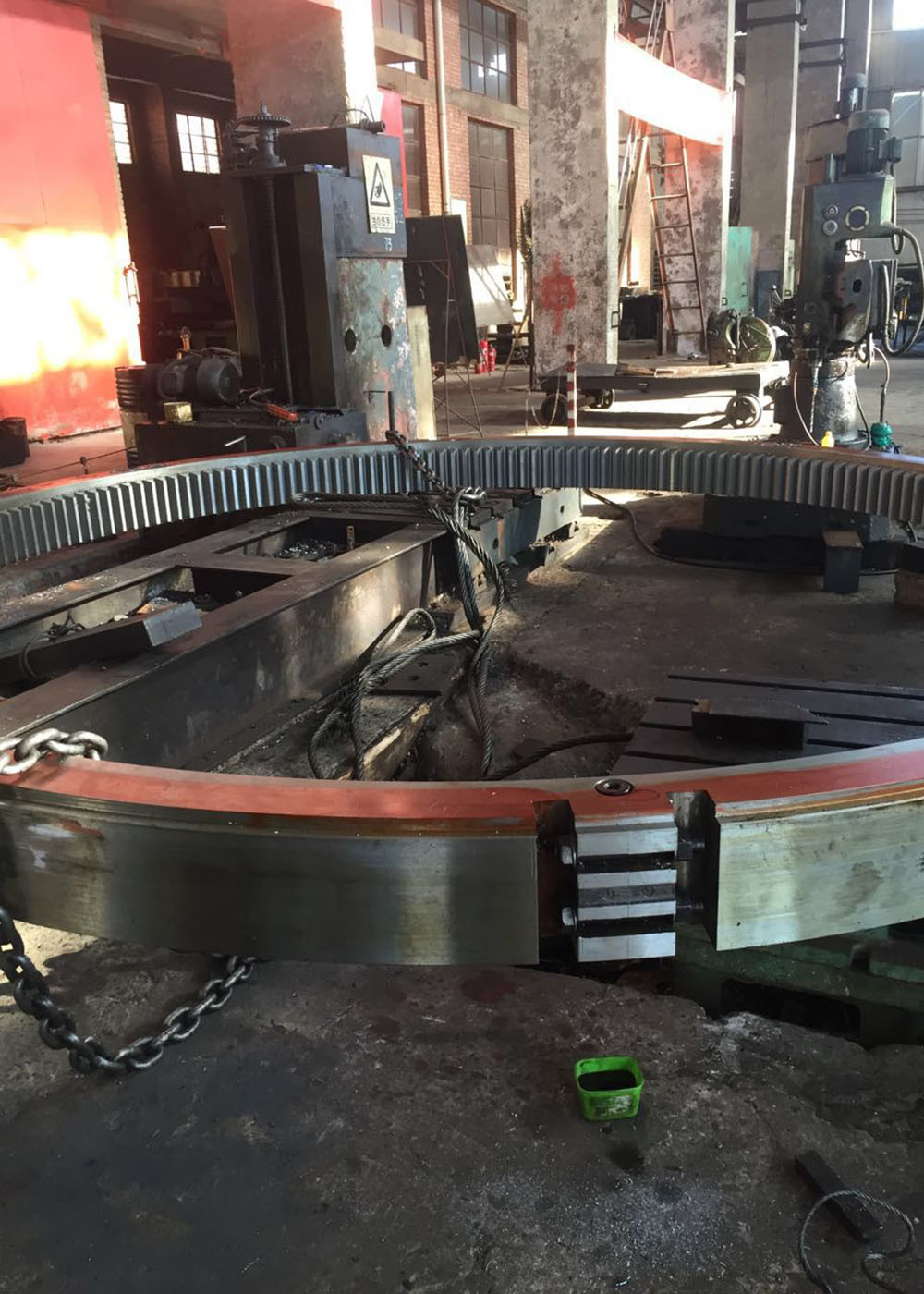

अनुकूलित ट्रांसमिशन गियर एआईएसआई 4140 स्टील आंतरिक स्पर गियर रिंगल गियर
1) आंतरिक गियर और बाहरी गियर के बीच का अंतर
एक आंतरिक और एक बाहरी गियर के बीच मुख्य अंतर यह है कि गियर दांतों को कार्य टुकड़े पर उत्पन्न किया जाता है।
उदाहरण के लिए, बाहरी गियर की एक जोड़ी को जाल बनाते समय, उनकी रोटेशन विपरीत दिशाओं में जाएगी।
एक बाहरी और एक आंतरिक गियर पर जाली में उनकी घूर्णन एक ही दिशा में जाएगी।
दो प्रकार के गियर के बीच एक और प्रमुख अंतर यह है कि एक कम अनुपात में कमी अनुपयुक्त है
एक आंतरिक और बाहरी गियर के मामले में, लेकिन एक बाहरी और एक अन्य बाहरी गियर के जाल में पूरी तरह से स्वीकार्य है।
| उत्पाद | आंतरिक गियर |
| अनुकूलित | √ |
| गियर प्रोफाइल प्रकार | बेलनाकार गियर |
| गियर दांतों का निर्माण | गियर का आकार |
| गियर दांत पीसने | यदि आवश्यक हो |
| मॉड्यूल (M) | कस्टम |
| दांतों की संख्या (Z) | कस्टम |
| दबाव कोण (α) | कस्टम |
| हेलिक्स कोण (β) | कस्टम |
| दांत सटीकता ग्रेड | आईएसओ 8-9 ग्रेड |
| ताप उपचार | बुझाने और तापप्रसव/ प्रेरण कठोरता |
| कठोरता | 230-260 एचबी |
| स्टील कोड ग्रेड की तुलना | |||||
| चीन/ब्रिटेन | आईएसओ | गॉस्ट | एएसटीएम | जेआईएस | डीआईएन |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20ХМ | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | एससीएम440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | एसएनसीएम 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
