| उत्पत्ति के प्लेस: | चीन |
|---|---|
| ब्रांड नाम: | YIZGEAR |
| मॉडल संख्या: | HB22082601 |
| न्यूनतम आदेश मात्रा: | 1 पीसी |
| मूल्य: | $500/ Piece |
| पैकेजिंग विवरण: | प्लाईवुड टोकरा |
| प्रसव के समय: | 72 दिन |
| भुगतान शर्तें: | एल/सी, टी/टी |
| आपूर्ति की क्षमता: | 300 पीसीएस/माह |
| प्रोफाइल प्रकार: | हेरिंगबोन गियर | सामग्री: | एसएई 4340 |
|---|---|---|---|
| कठोरता: | 230-260HB | चौड़ाई: | 110 मिमी |
| मापांक: | 5-25 मॉड्यूल | विनिर्माण संसाधन: | गियर मिलिंग |
| प्रमुखता देना: | SAE 4340 डबल हेलिकल हेरिंगबोन गियर,SAE 4340 हेलिकल हेरिंगबोन गियर,260HB डबल हेलिकल गियर |
||
1) characterísticas del engranaje en espiga गियर के लक्षण
एक भाग के पीछे की गियर का जोर दूसरे भाग के साथ संतुलित होता है।
गियर एक्सल के धक्का के बल के बिना बढ़ता है.
2) Descripción del engranaje en espiga गियर का विवरण
हेरिंगबोन एक विशेष प्रकार का डबल हेलिकॉइडल गियर है, जिसमें बाएं और दाएं हेलिकॉइडल गियर के बीच कोई केंद्रीय स्थान नहीं है।
3) उत्पादन प्रक्रिया

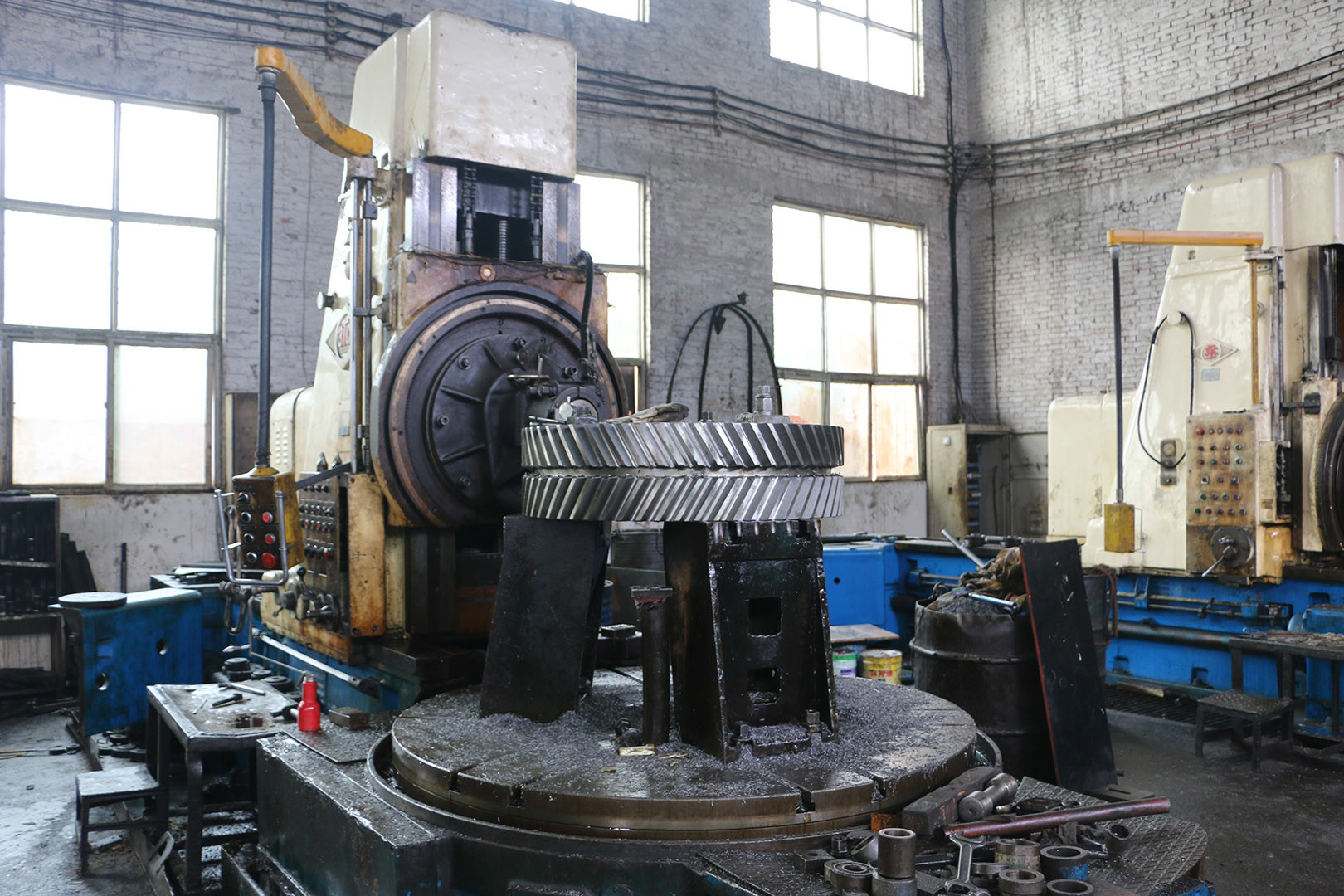

गियर फ्रेसर या गियर कटर द्वारा गियर का निर्माण
| उत्पाद | हेरिंगबोन गियर सेट |
| अनुकूलित | √ |
| गियर प्रोफाइल प्रकार | बेलनाकार गियर |
| गियर दांतों का निर्माण | गियर मिलिंग |
| गियर दांत पीसने | √ |
| मॉड्यूल (M) | 5-25 मॉड्यूल |
| दांतों की संख्या (Z) | कस्टम |
| दबाव कोण (α) | 20° |
| हेलिक्स कोण (β) | कस्टम |
| दांत सटीकता ग्रेड | आईएसओ 8-9 ग्रेड |
| ताप उपचार | बुझाना और तापन करना |
| सतह की कठोरता | 230-260 एचबी |
| स्टील कोड ग्रेड की तुलना | |||||
| चीन/ब्रिटेन | आईएसओ | गॉस्ट | एएसटीएम | जेआईएस | डीआईएन |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20ХМ | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | एससीएम440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | एसएनसीएम 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
