| उत्पत्ति के प्लेस: | चीन |
|---|---|
| ब्रांड नाम: | YIZGEAR |
| मॉडल संख्या: | जीएस22082507 |
| न्यूनतम आदेश मात्रा: | 5 टुकड़े |
| मूल्य: | $50.0/Piece |
| पैकेजिंग विवरण: | प्लाईवुड टोकरा |
| प्रसव के समय: | 60 दिन |
| भुगतान शर्तें: | एल/सी, डी/पी, वेस्टर्न यूनियन, टी/टी |
| आपूर्ति की क्षमता: | 300 टुकड़े/माह |
| सामग्री: | एआईएसआई 8620 | मापांक: | 10 |
|---|---|---|---|
| हेलिक्स कोण: | 12° | निर्माण: | गियर हूइंग |
| लम्बाई: | 2350 | दाब कोण: | 20° |
| प्रमुखता देना: | SAE 4340 स्टील पेचदार पिनियन शाफ्ट,SAE 4340 स्टील ड्राइव गियर शाफ्ट,10 मॉड्यूल पेचदार पिनियन शाफ्ट |
||

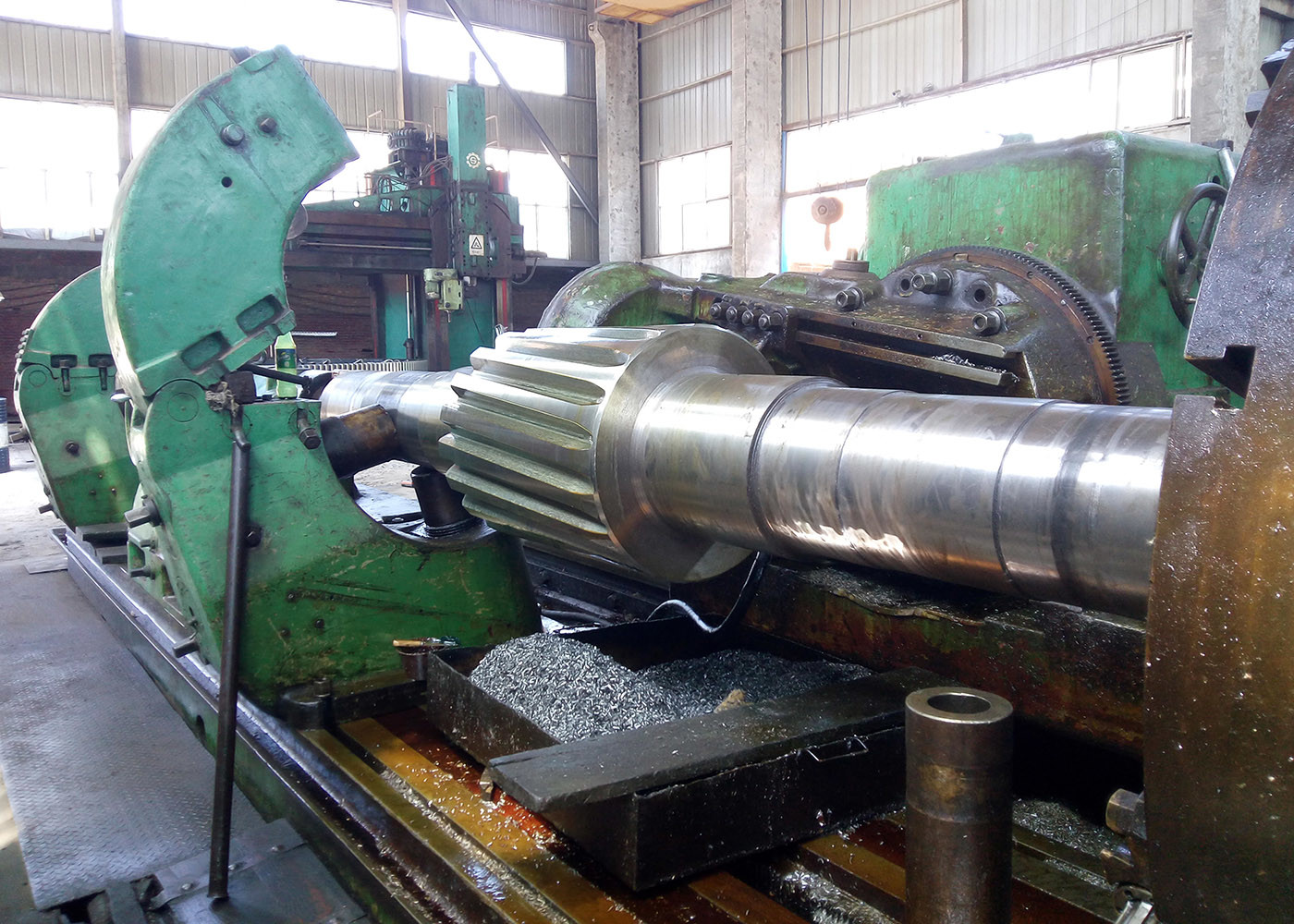

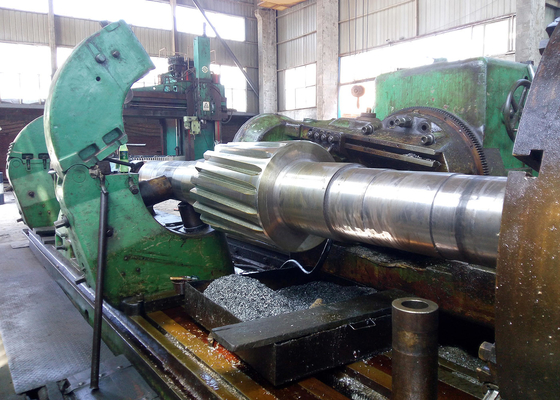

10 मॉड्यूल SAE 4340 स्टील हेलिक्स गियर शाफ्ट हेवी ड्यूटी ड्राइव सिस्टम के लिए
1) हेलिकल गियर की विशेषताएं
हेलिकल गियर के दांत एक कोण पर (गियर की धुरी के सापेक्ष) सेट होते हैं और एक हेलिक्स के आकार लेते हैं।
यह दांतों को धीरे-धीरे जाल बनाने की अनुमति देता है, बिंदु संपर्क के रूप में शुरू होता है और लाइन संपर्क के रूप में विकसित होता है सगाई प्रगति कर रही है।
स्पर गियर के मुकाबले हेलिकल गियर का सबसे उल्लेखनीय लाभ कम शोर है।
विशेष रूप से मध्यम से उच्च गति पर।
इसके अलावा, हेलिकल गियर के साथ, कई दांत हमेशा जाल में होते हैं, जिसका अर्थ है प्रत्येक दांत पर कम भार।
इस प्रकार बल का एक से दूसरे स्थान पर अधिक सुचारू रूप से संक्रमण होता है। दांतों को एक दूसरे से जोड़ने से कंपन, झटके और पहनने में कमी आती है।
| उत्पाद | बाएं हाथ के हेलिकल गियर शाफ्ट |
| अनुकूलित | √ |
| गियर प्रोफाइल प्रकार | बेलनाकार गियर |
| गियरदांतउत्पादन | गियर पीसने |
| गियर दांत पीसने | √ |
| मॉड्यूल (M) | 10 |
| दांतों की संख्या (Z) | 12 |
| दबाव कोण (α) | 20° |
| लीड कोण | 0° |
| सटीकता का स्तर | आईएसओ 6 ग्रेड |
| ताप उपचार | कार्बोराइजिंग |
| सतह की कठोरता | 58-62HRC |
| स्टील कोड ग्रेड की तुलना | |||||
| चीन/ब्रिटेन | आईएसओ | गॉस्ट | एएसटीएम | जेआईएस | डीआईएन |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20ХМ | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | एससीएम440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | एसएनसीएम 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
