| उत्पत्ति के प्लेस: | चीन |
|---|---|
| ब्रांड नाम: | YIZGEAR |
| मॉडल संख्या: | जीएस22082501 |
| न्यूनतम आदेश मात्रा: | 5 टुकड़े |
| मूल्य: | $850.0/Piece |
| पैकेजिंग विवरण: | प्लाईवुड टोकरा |
| प्रसव के समय: | 60 दिन |
| भुगतान शर्तें: | एल/सी, डी/पी, वेस्टर्न यूनियन, टी/टी |
| आपूर्ति की क्षमता: | 300 टुकड़े/माह |
| सामग्री: | 18crnimo7 | मापांक: | 14 |
|---|---|---|---|
| हेलिक्स कोण: | 15° | सटीकता: | आईएसओ 6 ग्रेड |
| लम्बाई: | 2500 मिमी | दाब कोण: | 20° |
| प्रमुखता देना: | मेन ड्राइव ट्रांसमिशन गियर दस्ता,14 मॉड्यूल पेचदार तख़्ता दस्ता,बायाँ हाथ पेचदार तख़्ता दस्ता; |
||

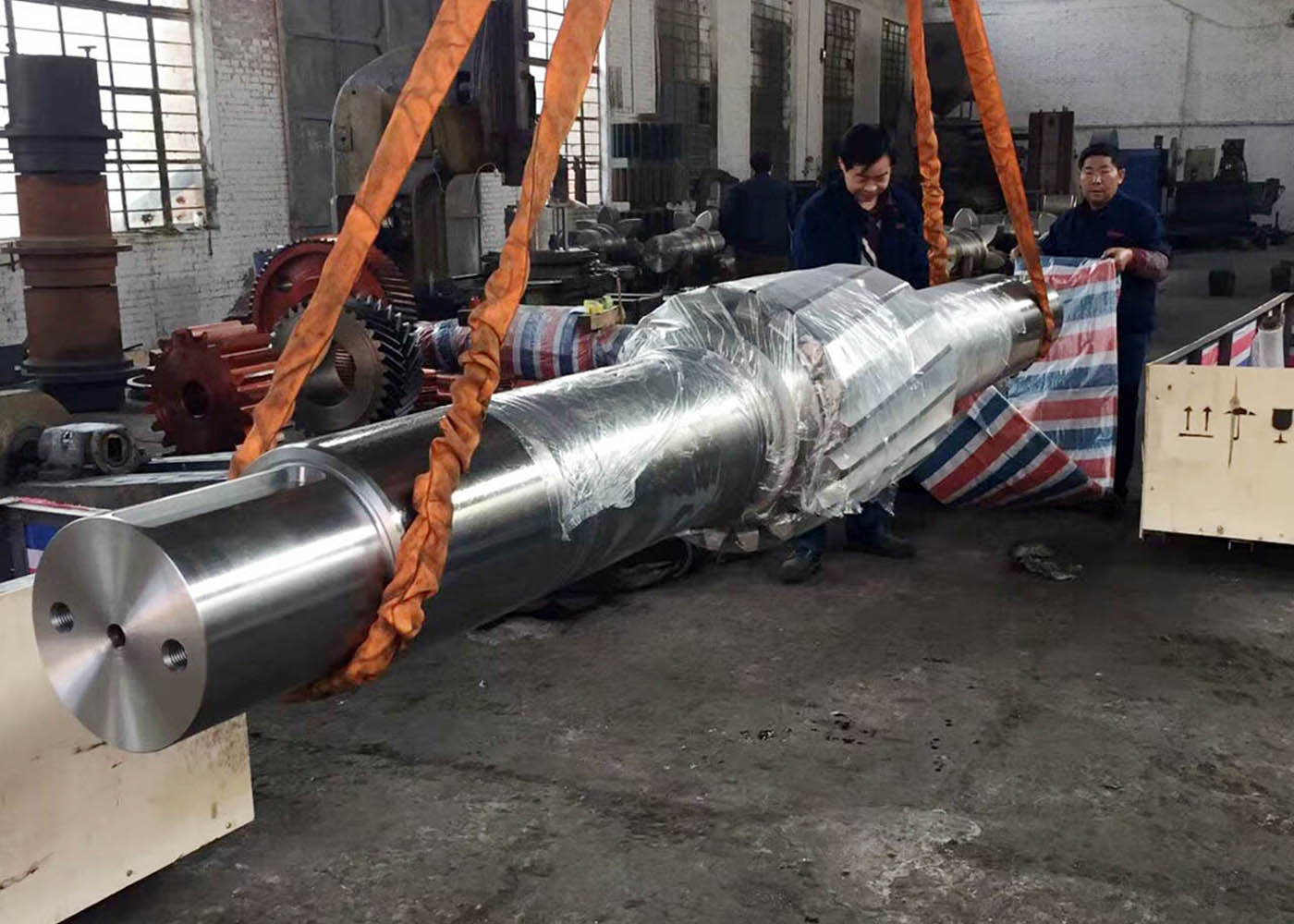

ट्रांसमिशन स्पेयर पार्ट्स - 14 मॉड्यूल लेफ्ट हैंड हेलिकल गियर शाफ्ट मेन ड्राइव शाफ्ट
1) हेलिकल गियर शाफ्ट का विवरण
वह स्पर गियर जिसमें हेलिक्स दांत (हेलिकॉइड दांत) होते हैं, हेलिकल गियर कहलाता है। हेलिकल गियर बल संचारित कर सकते हैं
समानांतर शाफ्ट और गैर-समानांतर शाफ्ट के बीच। इनका व्यापक रूप से विभिन्न उद्योगों में उपयोग किया जाता है, जैसे कि
ऑटोमोटिव, और औद्योगिक मशीनरी में। हेलिकल गियर स्पर गियर की तुलना में अधिक भार वहन कर सकते हैं और अधिक शांति से काम करते हैं।
स्पर गियर, दांतों के जुड़ने के समय अचानक संपर्क के कारण शोर करते हैं, लेकिन हेलिकल
गियर दांत के एक किनारे से दूसरे किनारे तक सुचारू संपर्क बनाते हैं। यह स्पर गियर की तुलना में उच्च दक्षता के साथ सुचारू और शोर रहित
संचालन प्रदान करता है।
2) हेलिकल गियर का वर्गीकरण
a) समानांतर हेलिकल गियर (समानांतर शाफ्ट के बीच शक्ति संचारित करने के लिए उपयोग किया जाता है)
b) डबल हेलिकल गियर या हेरिंगबोन गियर।
c) क्रॉस हेलिकल गियर या तिरछे गियर (गैर-समानांतर शाफ्ट के बीच शक्ति संचारित करने के लिए उपयोग किया जाता है)
| उत्पाद | लेफ्ट हैंड हेलिकल गियर शाफ्ट |
| कस्टम मेड | √ |
| गियर प्रोफाइल प्रकार | बेलनाकार गियर |
| गियरदांतविनिर्माण | गियर ग्राइंडिंग |
| गियर दांत ग्राइंडिंग | √ |
| मॉड्यूल (M) | 14 |
| दांतों की संख्या (Z) | 22 |
| प्रेशर एंगल (α) | 20° |
| लीड एंगल | 22° |
| सटीकता ग्रेड | ISO 6 ग्रेड |
| हीट ट्रीटमेंट | कार्बराइजिंग |
| सतह कठोरता | 58-62HRC |
| स्टील कोड ग्रेड तुलना | |||||
| चीन/GB | ISO | ГΟСТ | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20ХМ | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XГT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
