| उत्पत्ति के प्लेस: | चीन |
|---|---|
| ब्रांड नाम: | YIZGEAR |
| मॉडल संख्या: | डीबी22082401 |
| न्यूनतम आदेश मात्रा: | 1 टुकड़ा |
| मूल्य: | $1000/ Piece |
| पैकेजिंग विवरण: | प्लाईवुड टोकरा |
| प्रसव के समय: | 75 दिन |
| भुगतान शर्तें: | एल/सी, डी/पी, टी/टी, वेस्टर्न यूनियन |
| आपूर्ति की क्षमता: | 100 टुकड़े/माह |
| सामग्री: | एसएई 4340 | गियर प्रोफ़ाइल प्रकार: | डबल हेलिकल गियर |
|---|---|---|---|
| ताप उपचार: | शमन और तड़का | कठोरता: | 260-300 एचबी |
| निर्माण: | गियर हॉबिंग | गुणवत्ता ग्रेड: | आईएसओ 8-9 |
| प्रमुखता देना: | डबल पेचदार गियर्स आईएसओ 8-9 ग्रेड,OEM डबल पेचदार हेरिंगबोन गियर,ओडीएम हेरिंगबोन डबल हेलीकल गियर्स |
||

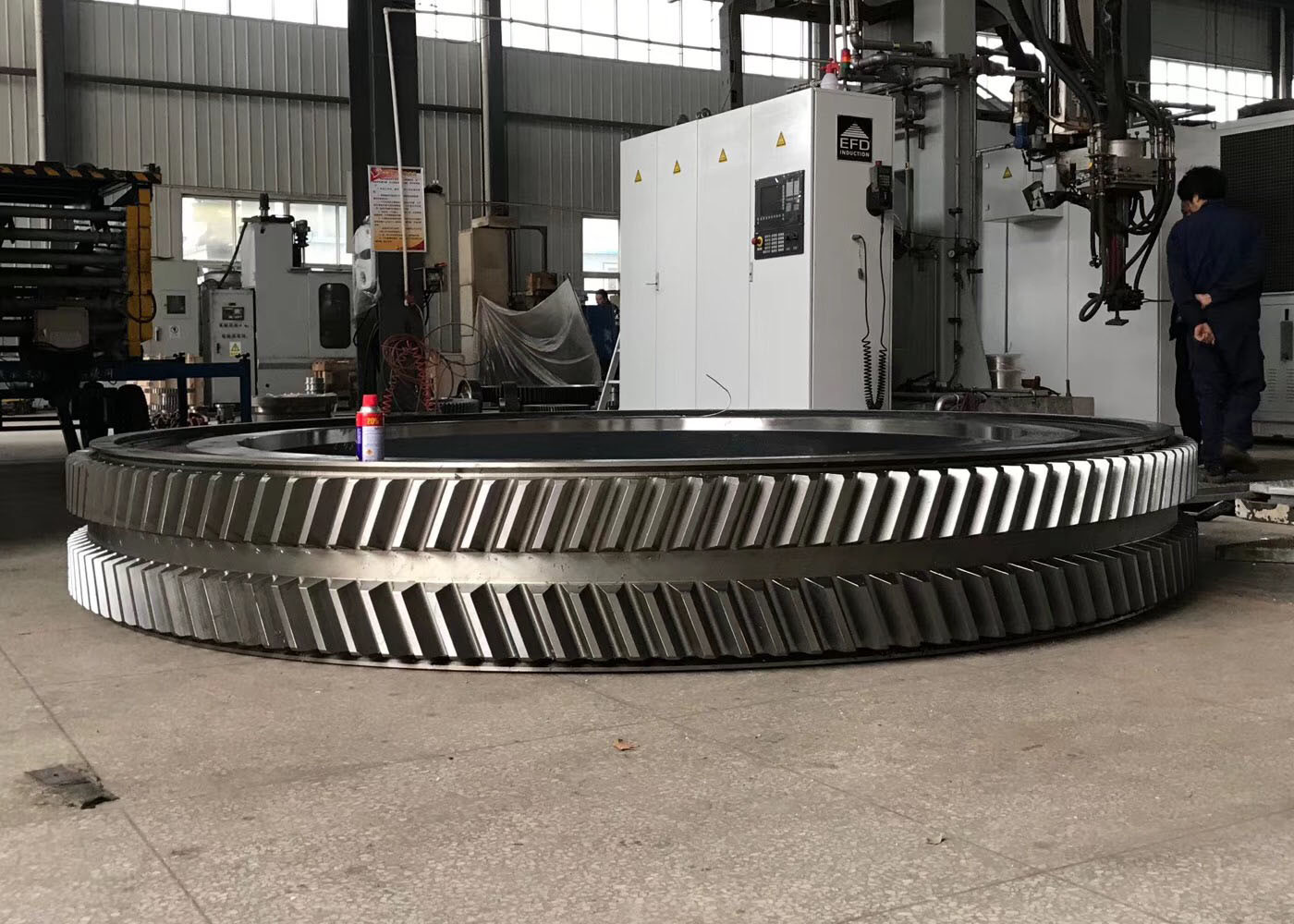

फोल्ड स्टील SAE 4340 डबल हेलिक्स गियर व्हील-डबल हेलिकल गियर
1) दोहरे हेलिक्स के गियरिंग का वर्णन
डबल हेलिकॉइडल गियारेज बाएं और दाएं दोनों तरफ हेलिकॉइडल होते हैं।
डबल हेलिक्स का आकार अंतर्निहित धक्का बलों को संतुलित करता है।
2) डबल हेलिक्स गियर्स के अनुप्रयोग
भारी श्रम उद्योग के लिए व्यापक रूप से उपयोग किए जाने वाले दोहरे हेलिकल गियर को धक्का के बलों को समाप्त करने की आवश्यकता होती है।
दोहरे हेलिक्स वाले गियर्स के लिए घूर्णन की गति आम तौर पर अधिक नहीं होती है।
| उत्पाद | डबल हेलिकल गियर |
| अनुकूलित | √ |
| गियर प्रोफाइल प्रकार | बेलनाकार गियर |
| उत्पादन | गियर मिलिंग |
| दांत पीसना | √ |
| मॉड्यूल (M) | अनुकूलित |
| दांतों की संख्या (Z) | 97 |
| दबाव कोण (α) | 20° |
| लीड कोण | 23° |
| दांत सटीकता ग्रेड | आईएसओ 8-9 ग्रेड |
| ताप उपचार | बुझाना और तापन करना |
| सतह की कठोरता | 260-300HB |
| स्टील कोड ग्रेड की तुलना | |||||
| चीन/ब्रिटेन | आईएसओ | गॉस्ट | एएसटीएम | जेआईएस | डीआईएन |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20ХМ | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | एससीएम440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | एसएनसीएम 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
