| उत्पत्ति के प्लेस: | चीन |
|---|---|
| ब्रांड नाम: | YIZGEAR |
| मॉडल संख्या: | एचबी22082303 |
| न्यूनतम आदेश मात्रा: | 1 सेट |
| मूल्य: | $1000/ Set |
| पैकेजिंग विवरण: | प्लाईवुड टोकरा |
| प्रसव के समय: | 75 दिन |
| भुगतान शर्तें: | एल/सी, टी/टी |
| आपूर्ति की क्षमता: | 50 सेट/माह |
| प्रकार: | बेलनाकार गियर | चौड़ाई: | 115 |
|---|---|---|---|
| कठोरता: | 260-280 एचबी | पेचदार कोण: | 22° |
| दाब कोण: | 20° | टिप व्यास: | 2100 मिमी |
| प्रमुखता देना: | हेरिंगबोन बेवल गियर शाफ्ट,हेरिंगबोन ट्रांसमिशन स्पेयर पार्ट्स,बेलनाकार बेवल गियर शाफ्ट |
||

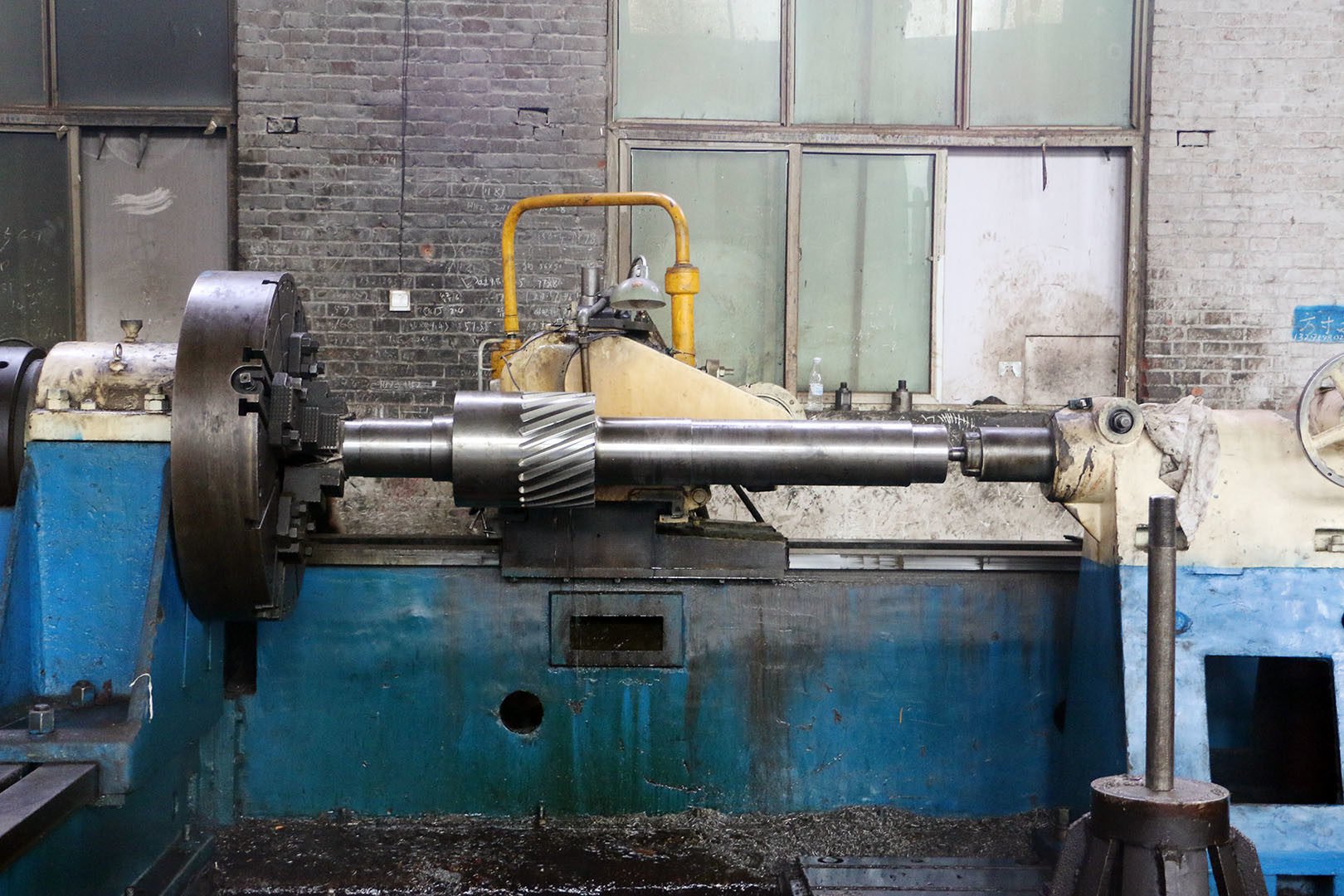

1) गियर की धुरी का विवरण
स्पिग में गियर समानांतर अक्षों के बीच शक्ति और आंदोलन को संचालित करता है जो पार नहीं होते हैं और जो
प्रत्येक समूह के दो विपरीत हेलिक्स बनाने के साथ एक केंद्रीय छेद हो सकता है या नहीं।
हेलिक्स गियर के चेहरे के केंद्र में एक "वी" बनाने के लिए मिलते हैं। इन गियर में,
लास फोर्स डी इम्प्यूज फाइनल को रद्द कर दिया गया है।
2) एप्लीकेशन्स ऑफ़ द गियर एक्सल ऑफ़ स्पिग
सबसे आम अनुप्रयोग पावर ट्रांसमिशन में है। वे एक ट्रांसमिशन के लिए घुमावदार दांतों का उपयोग करते हैं
ऊर्जा कुशल और उच्च क्षमता वाले। यह एक कम धड़कन प्रदान करता है इसलिए वे बहुत उपयोग किए जाते हैं
एक्सट्रूज़न और पोलीमरिसिज़ेशन।
| उत्पाद | हेरिंगबोन गियर |
| अनुकूलित | √ |
| गियर प्रोफाइल प्रकार | हेरिंगबोन |
| गियर दांतों का निर्माण | गियर मिलिंग |
| गियर दांत पीसने | शून्य |
| मॉड्यूल (M) | 10 |
| दांतों की संख्या (Z) | 16 |
| दबाव कोण (α) | 20° |
| हेलिक्स कोण (β) | कस्टम |
| दांत सटीकता ग्रेड | आईएसओ 8-9 ग्रेड |
| ताप उपचार | बुझाना और तापन करना |
| स्टील कोड ग्रेड की तुलना | |||||
| चीन/ब्रिटेन | आईएसओ | गॉस्ट | एएसटीएम | जेआईएस | डीआईएन |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20ХМ | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | एससीएम440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | एसएनसीएम 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
