| सामग्री: | 20x2H4 | निर्माण प्रक्रिया: | तख़्ता पीसना |
|---|---|---|---|
| कठोरता: | 58-62 एचआरसी | तख़्ता चौड़ाई: | 10 |
| टिप व्यास: | 150 | लघु व्यास: | 127 |
| प्रमुखता देना: | 20Cr2Ni4 समानांतर तख़्ता दस्ता,20Cr2Ni4 तख़्ता शाफ्ट,समानांतर तख़्ता संचालित दस्ता |
||

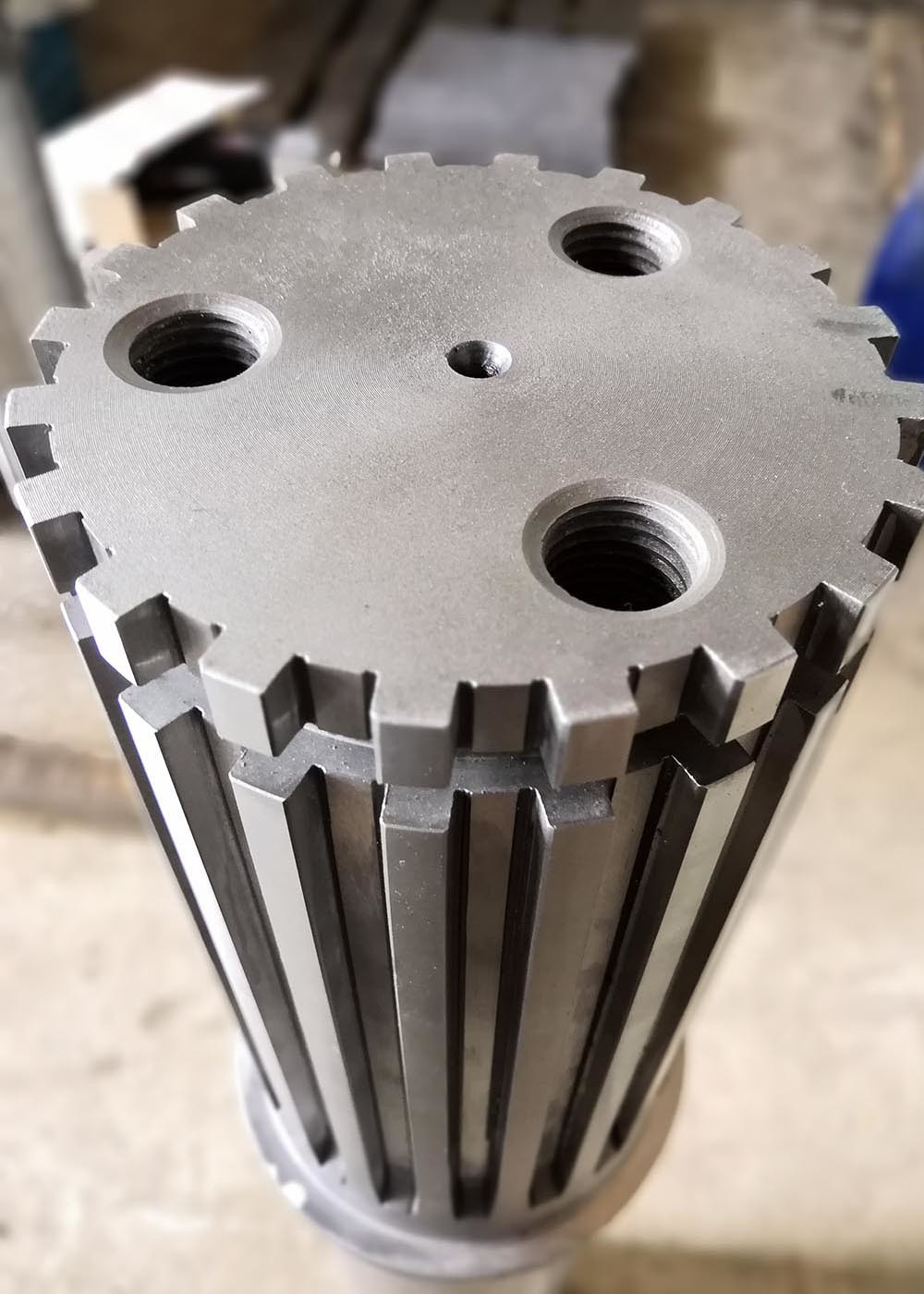

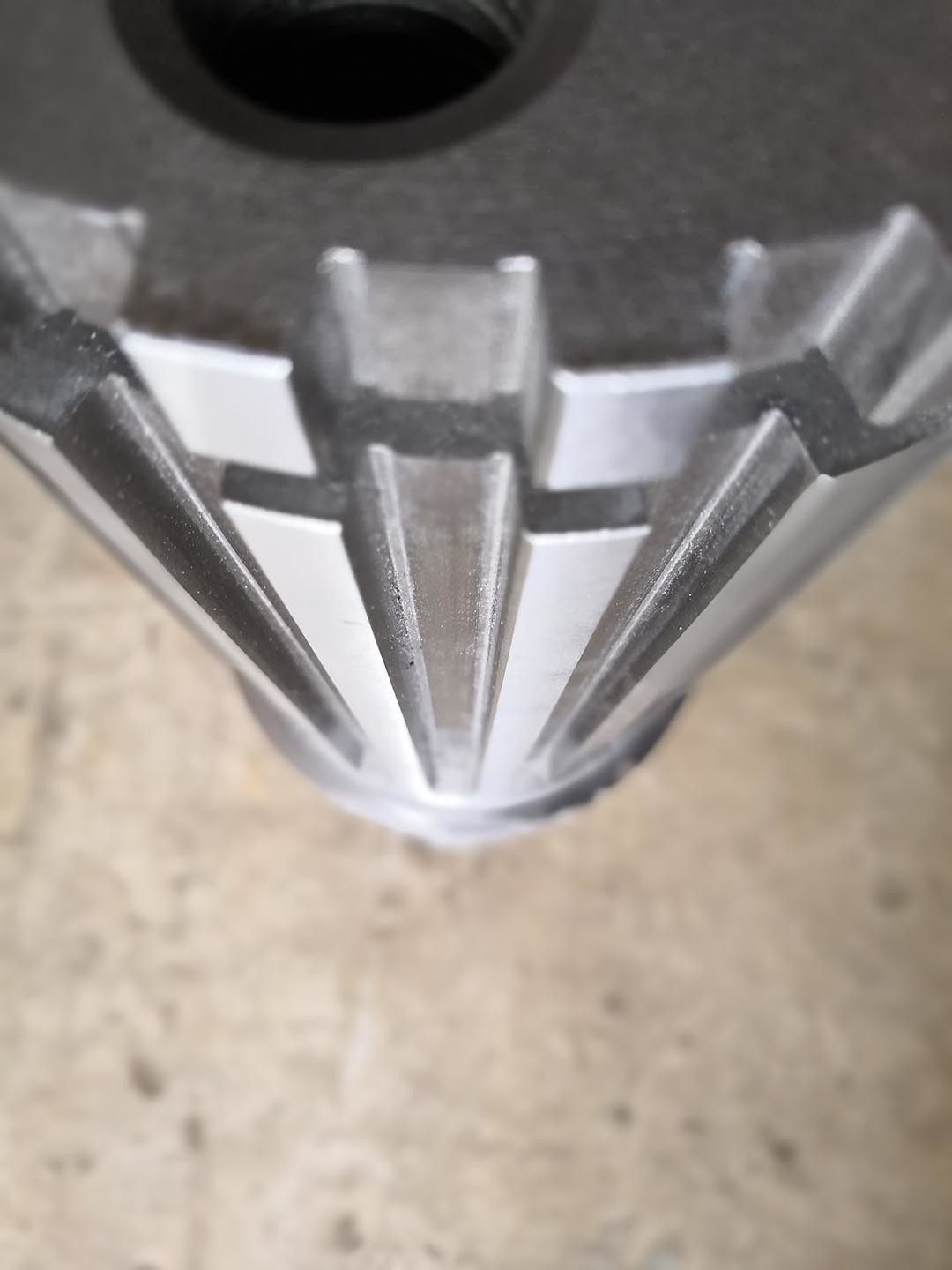

अनुकूलित मिश्र धातु इस्पात 20Cr2Ni4 स्प्लाइन पीसने समानांतर स्प्लाइन ड्राइव शाफ्ट
1) स्प्लिनेड शाफ्ट के प्रकार
स्प्लिनेड शाफ्ट आकार, स्थान और आकार के आधार पर विभिन्न प्रकार के डिजाइनों में उपलब्ध हैं
शाफ्ट और जुड़ा हुआ घटकों पर खांचे और कुंजियों के।
a) समानांतर कुंजी स्प्लिन्ड शाफ्ट
समानांतर कुंजी स्प्लिनेड शाफ्ट डिजाइन में स्क्वायर आकार के कुंजी और प्रोफाइल के साथ ग्रूव होते हैं
यह डिजाइन लोड-बेयरिंग अनुप्रयोगों के लिए आदर्श है जिसमें चिकनी गति की आवश्यकता होती है।
b) स्प्लिनेड शाफ्ट शामिल करें
इस प्रकार के स्पाइन किए हुए शाफ्ट कॉपर कुंजी और रिज का उपयोग करके शाफ्ट पर तनाव को कम करते हैं।
बेहतर टोक़ और उच्च तनाव के लिए उच्च गति और उच्च तनाव अनुप्रयोगों में आम तौर पर इनविल स्पाइन का उपयोग किया जाता है
फिसलने या गलत संरेखण के लिए कम संभावना।
| उत्पाद | आयताकार स्पाइन शाफ्ट |
| अनुकूलित | √ |
| प्रोफ़ाइल प्रकार | स्प्लाइन |
| उत्पादन | स्प्लिने मिलिंग/ स्प्लिने मिलिंग |
| गियर दांत पीसने | √ |
| मॉड्यूल (M) | कस्टम |
| दांतों की संख्या (Z) | कस्टम |
| दबाव कोण (α) | 30° |
| हेलिक्स कोण (β) | |
| दांत सटीकता ग्रेड | आईएसओ 6-7 ग्रेड |
| ताप उपचार | कार्बोराइजिंग |
| सतह की कठोरता | 58-62 एचआरसी |
| स्टील कोड ग्रेड की तुलना | |||||
| चीन/ब्रिटेन | आईएसओ | गॉस्ट | एएसटीएम | जेआईएस | डीआईएन |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20ХМ | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | एससीएम440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | एसएनसीएम 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
