| उत्पत्ति के प्लेस: | चीन |
|---|---|
| ब्रांड नाम: | YIZGEAR |
| मॉडल संख्या: | एसएस220082301 |
| न्यूनतम आदेश मात्रा: | 5 टुकड़े |
| मूल्य: | $150.0/Piece |
| पैकेजिंग विवरण: | प्लाईवुड टोकरा |
| प्रसव के समय: | 55 दिन |
| भुगतान शर्तें: | एल/सी, टी/टी, वेस्टर्न यूनियन, डी/पी |
| आपूर्ति की क्षमता: | 1000 टुकड़े/माह |
| निर्माण प्रक्रिया: | तख़्ता पीसना | कठोरता: | 50-55 एचआरसी |
|---|---|---|---|
| कड़वाहट: | रा 1.6 | कोर कठोरता: | 260-280 एचबी |
| प्रमुख व्यास: | 125 मिमी | लघु व्यास: | 112 मिमी |
| प्रमुखता देना: | तो ऐसी 4140 तख़्ता गियर दस्ता,तो ऐसी 4140 स्टील सीधे तख़्ता शाफ्ट,सीधे तरफा तख़्ता गियर दस्ता |
||

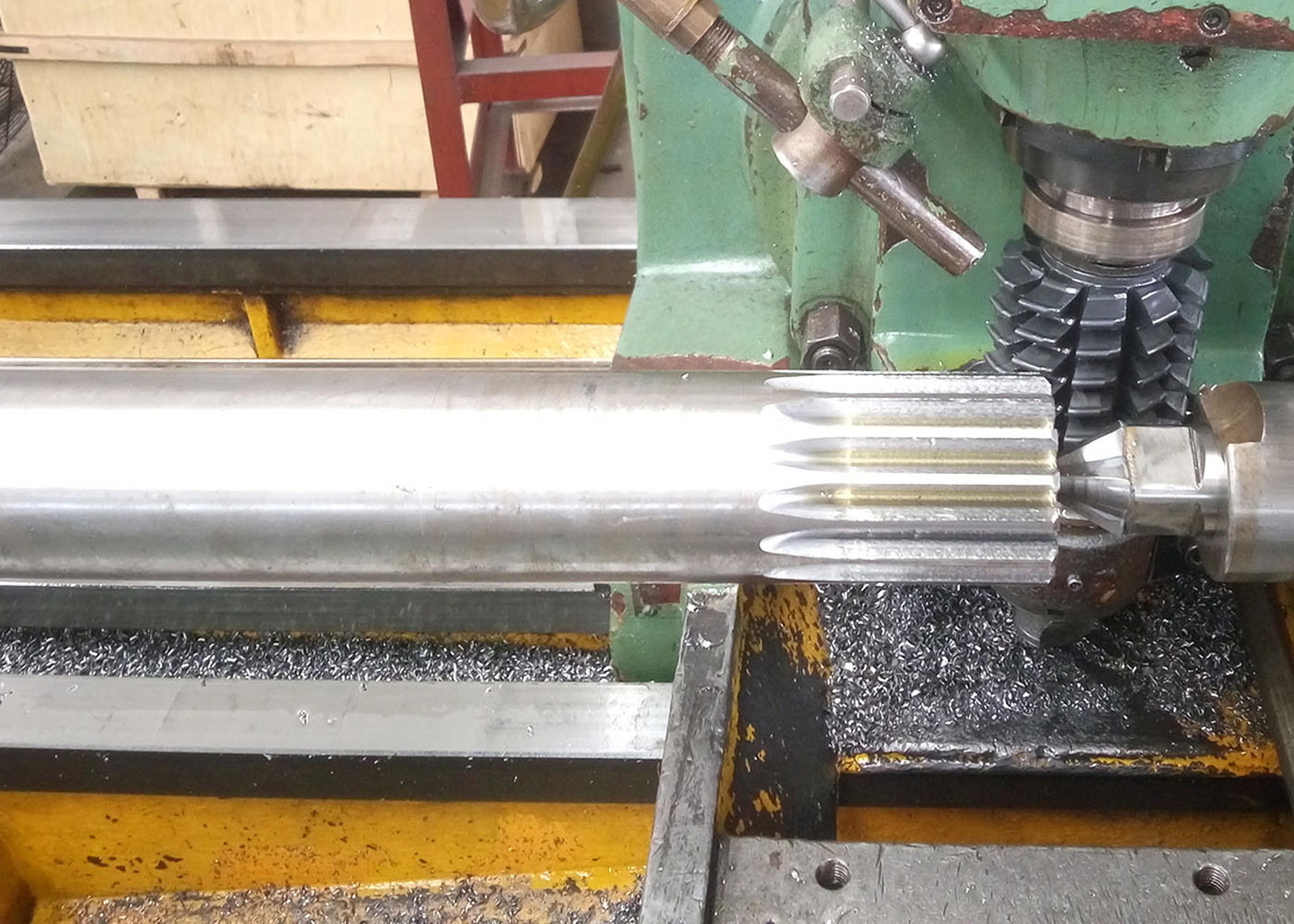

कस्टम मेड AISI 4140 स्टील स्प्लाइन ग्राइंडिंग स्ट्रेट साइडेड स्प्लाइन शाफ्ट
1) स्प्लाइन शाफ्ट का विवरण
एक स्प्लाइन शाफ्ट को गहरी खांचे, या स्प्लाइन, बाहरी की पूरी लंबाई के साथ काटा जाता है
सामग्री। खांचे उभरे हुए कीज़ बनाते हैं जो विशेष रूप से जोड़े गए बेयरिंग, बोर, गियर या बुशिंग में फिट होते हैं
शाफ्ट स्प्लाइन के साथ मेल करने के लिए डिज़ाइन किया गया। अधिक पारंपरिक ड्राइव शाफ्ट की तुलना में, जोड़ा गया
खांचे एंटी-रोटेशन अनुप्रयोगों में रोटेशन के लिए प्रतिरोध प्रदान करते हैं। इनका उपयोग टॉर्क को संचारित करने के लिए भी किया जाता है
रैखिक और रोटरी ड्राइव दोनों अनुप्रयोगों में। इस ब्लॉग में, हम स्प्लाइन शाफ्ट के संचालन, सामग्री, निर्माण,
और उपयोग पर चर्चा करते हैं।
| उत्पाद | आयताकार स्प्लाइन शाफ्ट |
| कस्टम मेड | √ |
| गियर प्रोफाइल प्रकार | स्प्लाइन |
| गियर दांत निर्माण | स्प्लाइन मिलिंग/ स्प्लाइन ग्राइंडिंग |
| गियर दांत ग्राइंडिंग | √ |
| मॉड्यूल (M) | कस्टम |
| दांतों की संख्या (Z) | कस्टम |
| प्रेशर एंगल (α) | 30° |
| हेलिक्स एंगल (β) | |
| दांत सटीकता ग्रेड | ISO 6-7 ग्रेड |
| हीट ट्रीटमेंट | कार्बराइजिंग |
| सतह की कठोरता | 58-62 HRC |
| स्टील कोड ग्रेड तुलना | |||||
| चीन/GB | ISO | ГΟСТ | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20ХМ | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XГT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
