| उत्पत्ति के प्लेस: | चीन |
|---|---|
| ब्रांड नाम: | YIZGEAR |
| मॉडल संख्या: | डीबी22082204 |
| न्यूनतम आदेश मात्रा: | 1 टुकड़ा |
| मूल्य: | $1000/ Piece |
| पैकेजिंग विवरण: | प्लाईवुड टोकरा |
| प्रसव के समय: | 75 दिन |
| भुगतान शर्तें: | एल/सी, डी/पी, टी/टी, वेस्टर्न यूनियन |
| आपूर्ति की क्षमता: | 100 टुकड़े/माह |
| सामग्री: | एसएई 4340 | हेलिक्स कोण: | 5° |
|---|---|---|---|
| कठोरता: | 260-300 एचबी | डी पी: | 1.5 |
| मापांक: | 16.933 | चेहरा की चौड़ाई: | 609.6 |
| प्रमुखता देना: | 24T डबल पेचदार गियर्स दस्ता,SAE 4340 डबल पेचदार गियर शाफ्ट,SAE 4340 डबल पेचदार तख़्ता शाफ्ट |
||

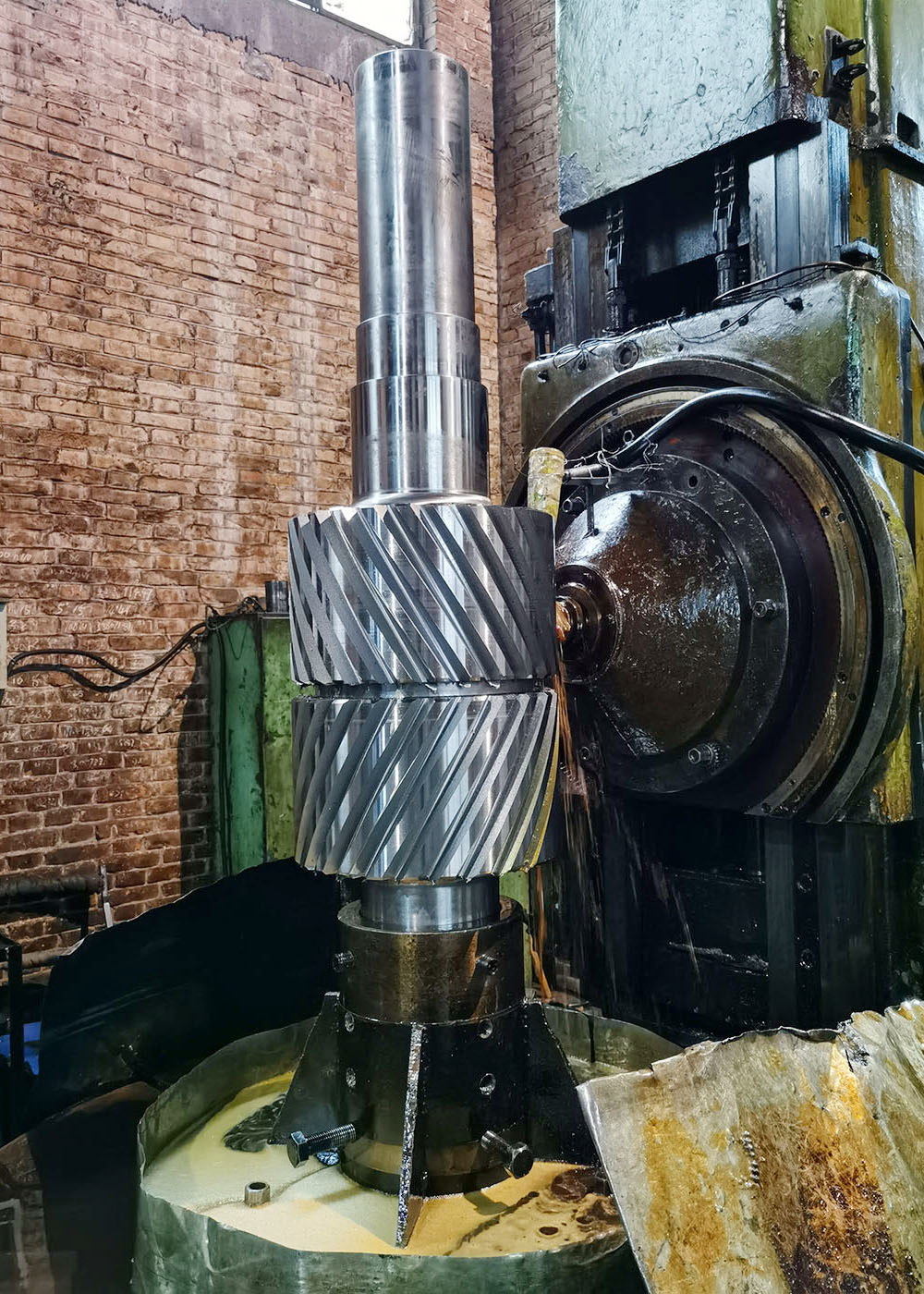

SAE 4340 स्टील DP 1.5 24T भारी शुल्क आवेदन के लिए डबल हेलिक्स गियर शाफ्ट
1) डबल हेलिक्स गियर की विशेषताएं
a) डबल हेलिकल गियर कीड़ा गियर के समान होते हैं लेकिन दांत गियर के दो विपरीत पक्षों पर होते हैं, जो 1 का एक कमी अनुपात प्रदान करता हैः2.
(ख) डबल हेलिकल गियर में बहुत अधिक भार क्षमता होती है और वे भारी-भरकम अनुप्रयोगों के लिए उपयुक्त होते हैं।
(ग) इनके दांतों की संख्या बहुत अधिक है, जिससे गर्मी का संचय कम होता है और इसलिए ये अधिक समय तक जीवित रह सकते हैं।
d) वे मानक कीड़े गियर की तुलना में एक बढ़ी हुई कमी अनुपात प्रदान करते हैं।
e) हेलिकल गियर का प्रयोग समानांतर और गैर समानांतर दोनों शाफ्टों के साथ किया जा सकता है।
घ) दांत प्रोफाइल कीड़े गियर की तुलना में अधिक कुशल है।
घ) डबल हेलिकल गियर में कीड़े गियर की तुलना में कम भाग होते हैं।
घ) वे कम शोर पैदा करते हैं।
| उत्पाद | डबल हेलिकल गियर |
| अनुकूलित | √ |
| गियर प्रोफाइल प्रकार | बेलनाकार गियर |
| उत्पादन | गियर मिलिंग |
| दांत पीसना | √ |
| डीपी | 1.5 |
| दांतों की संख्या (Z) | 24 |
| दबाव कोण (α) | 20° |
| लीड कोण | 5° |
| दांत सटीकता ग्रेड | आईएसओ 9 ग्रेड |
| ताप उपचार | बुझाना और तापन करना |
| सतह की कठोरता | 260-300HB |
| स्टील कोड ग्रेड की तुलना | |||||
| चीन/ब्रिटेन | आईएसओ | गॉस्ट | एएसटीएम | जेआईएस | डीआईएन |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20ХМ | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | एससीएम440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | एसएनसीएम 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
