| उत्पत्ति के प्लेस: | चीन |
|---|---|
| ब्रांड नाम: | YIZGEAR |
| मॉडल संख्या: | एसएस220080703 |
| न्यूनतम आदेश मात्रा: | 5 टुकड़े |
| मूल्य: | $150.0/Piece |
| पैकेजिंग विवरण: | प्लाईवुड टोकरा |
| प्रसव के समय: | 55 दिन |
| भुगतान शर्तें: | एल/सी, टी/टी, वेस्टर्न यूनियन, डी/पी |
| आपूर्ति की क्षमता: | 1000 टुकड़े/माह |
| निर्माण प्रक्रिया: | तख़्ता पीसना | कठोरता: | 58-62 एचआरसी |
|---|---|---|---|
| कड़वाहट: | रा 1.6 | कोर कठोरता: | 32-37 एचआरसी |
| प्रमुख व्यास: | 150 मिमी | जड़ व्यास: | 137 मिमी |
| प्रमुखता देना: | अनुकूलित ट्रांसमिशन तख़्ता गियर दस्ता,20Cr2Ni4 ट्रांसमिशन आउटपुट शाफ्ट,20Cr2Ni4 तख़्ता गियर दस्ता |
||

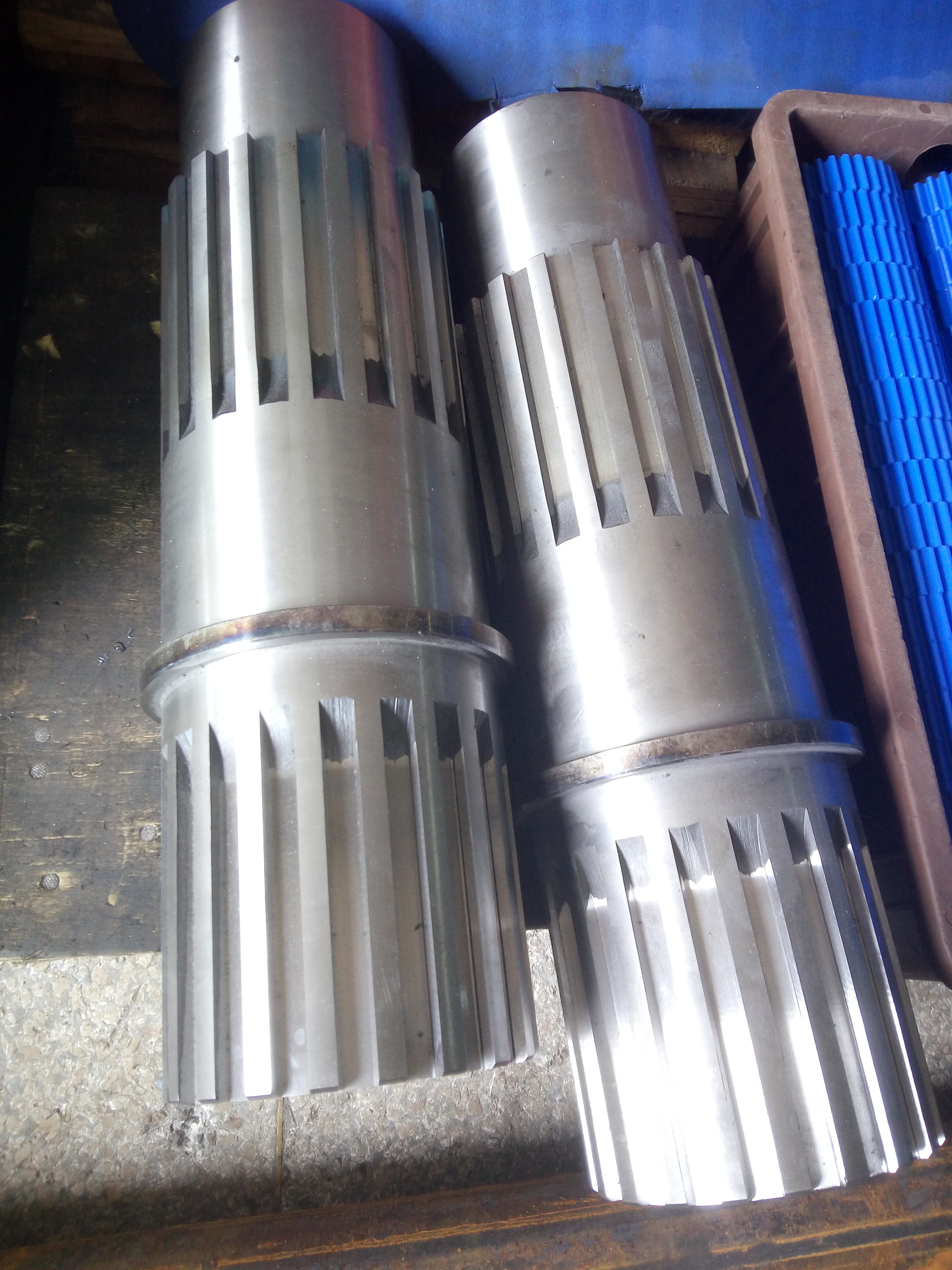

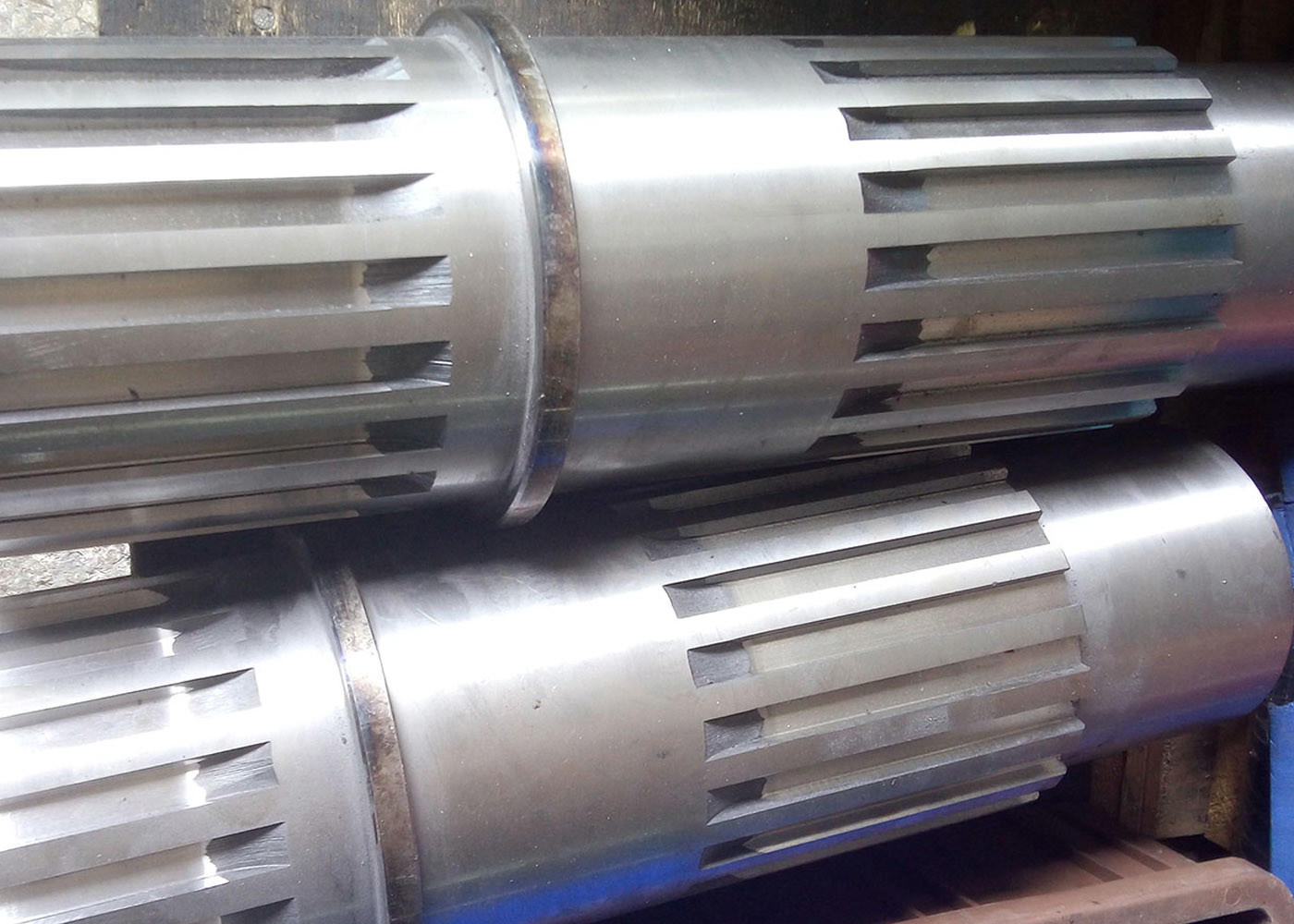

अनुकूलित मिश्र धातु स्टील 20Cr2Ni4 स्प्लाइन पीसने समानांतर स्प्लाइन आउटपुट शाफ्ट
1) स्प्लाइन शाफ्ट का वर्णन
स्प्लाइन शाफ्ट यांत्रिक संरचना के भीतर तत्व हैं, जिनका उद्देश्य टोक़ प्रसारित करना है।
एक स्प्लाइन शाफ्ट एक महिला स्प्लाइन बोर के साथ संभोग करके टोक़ के संचरण को प्राप्त करता है,
या अन्य प्रकार के संभोग घटक जो बाहरी दिशाओं में आंदोलन को रोकने के लिए काम करते हैं
विन्यास के रैखिक पथ के बाहर।
2) स्प्लाइन शाफ्ट की विशेषताएं
स्प्लिन्स और गियर दोनों का उद्देश्य टॉर्क प्रसारित करने के लिए और दोनों बाहरी दांत है कि में लॉक की सुविधा है
एक संभोग घटक के साथ जगह।
स्पिन्नीड शाफ्ट गियर से भिन्न होते हैं क्योंकि वे टोक़ को स्थानांतरित करने के लिए एक साथ सभी दांतों या ग्रूव का उपयोग करते हैं।
इसके विपरीत, गियर एक समय में एक दांत का उपयोग कर टॉर्क को स्थानांतरित करते हैं।
3) स्प्लाइन शाफ्ट के प्रकार
a) समानांतर कुंजी स्प्लाइन (आंतरिक और बाहरी)
b) इनवोल्ट स्प्लाइन (आंतरिक और बाहरी)
(ग) मुकुट वाले स्प्लिन्स (आंतरिक और बाहरी)
घ) दाग (आंतरिक और बाहरी)
| उत्पाद | आयताकार स्पाइन शाफ्ट |
| अनुकूलित | √ |
| गियर प्रोफाइल प्रकार | स्प्लाइन |
| गियर दांतों का निर्माण | स्प्लिने मिलिंग/ स्प्लिने मिलिंग |
| गियर दांत पीसने | √ |
| मॉड्यूल (M) | कस्टम |
| दांतों की संख्या (Z) | कस्टम |
| दबाव कोण (α) | 30° |
| हेलिक्स कोण (β) | |
| दांत सटीकता ग्रेड | आईएसओ 6-7 ग्रेड |
| ताप उपचार | कार्बोराइजिंग |
| सतह की कठोरता | 58-62 एचआरसी |
| स्टील कोड ग्रेड की तुलना | |||||
| चीन/ब्रिटेन | आईएसओ | गॉस्ट | एएसटीएम | जेआईएस | डीआईएन |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20ХМ | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | एससीएम440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | एसएनसीएम 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
