| उत्पत्ति के प्लेस: | चीन |
|---|---|
| ब्रांड नाम: | YIZGEAR |
| मॉडल संख्या: | आईजी220805002 |
| न्यूनतम आदेश मात्रा: | 1 टुकड़ा |
| मूल्य: | $500.0/Piece |
| पैकेजिंग विवरण: | प्लाईवुड टोकरा |
| प्रसव के समय: | 55 दिन |
| भुगतान शर्तें: | एल/सी, डी/पी, टी/टी, वेस्टर्न यूनियन |
| आपूर्ति की क्षमता: | 500 टुकड़े/माह |
| सामग्री: | 42CrMo | बाहरी व्यास: | 2500 |
|---|---|---|---|
| चौड़ाई: | 35 मिमी | सटीकता ग्रेड: | आईएसओ 8-9 ग्रेड |
| प्रोफाइल प्रकार: | आंतरिक गियर | डी पी: | 6.35 |
| प्रमुखता देना: | 4 मॉड्यूल आंतरिक टूथ गियर,स्लीविंग असर के लिए कुंडलाकार गियर,4 मॉड्यूल कुंडलाकार गियर्स |
||

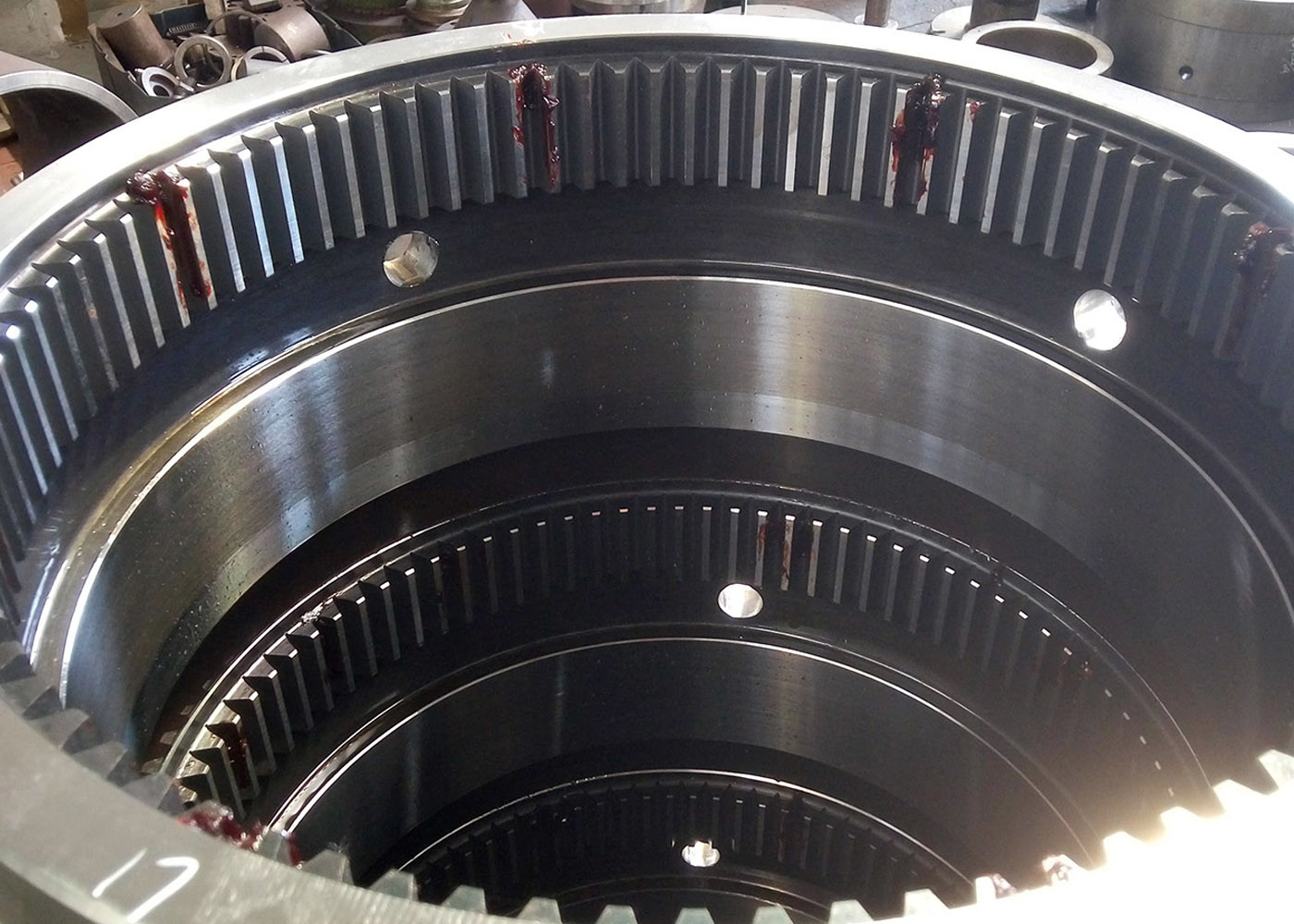

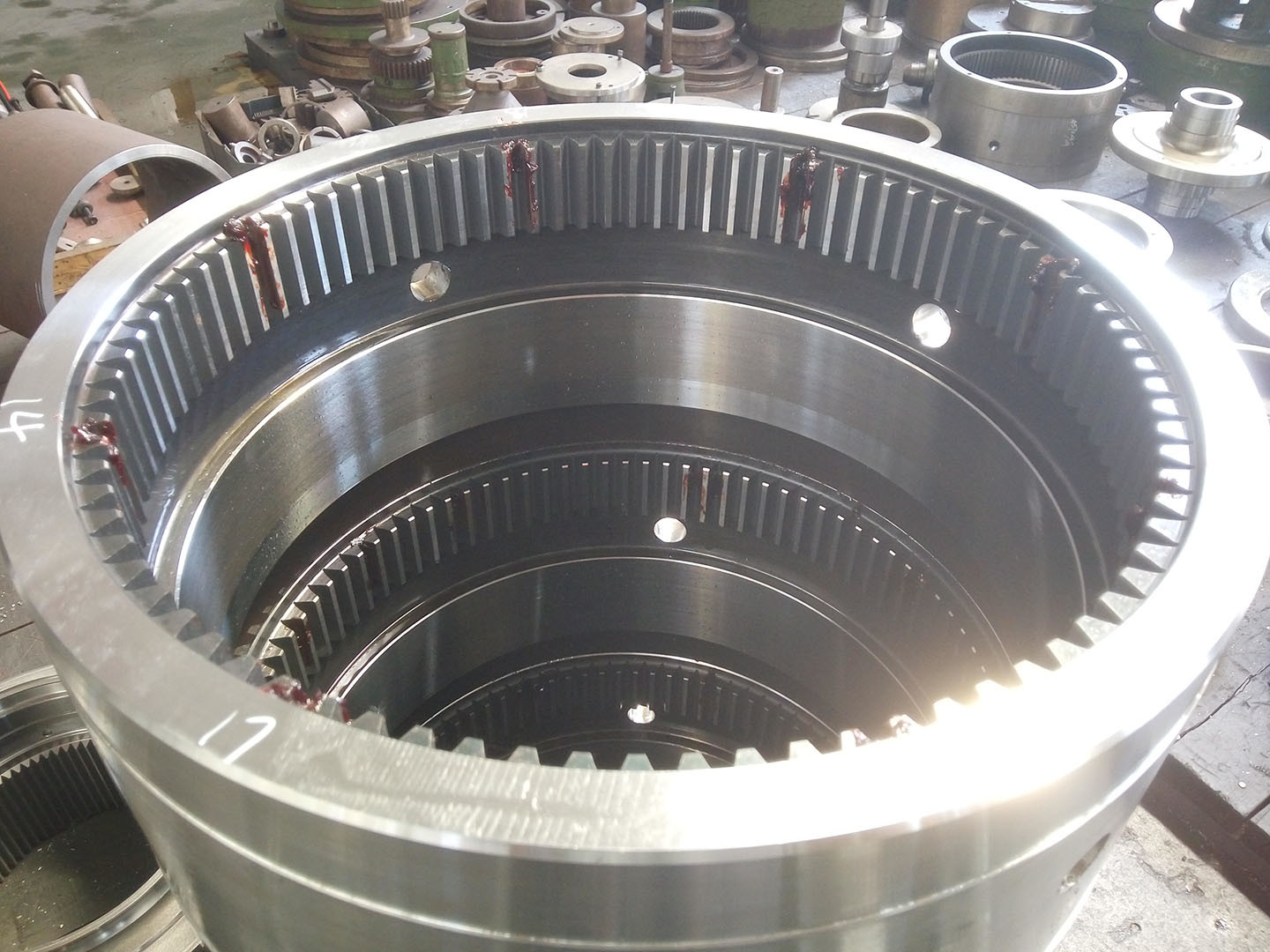

स्विंग असर के लिए कस्टम निर्मित 4 मॉड्यूल आंतरिक अंगूठी गियर
1) रिंगल गियर की विशेषताएं
बड़े अनुपात में कमी के लिए उपयुक्त पावर ट्रांसमिशन,
मशीन के आकार को बचाने के लिए एक कॉम्पैक्ट डिजाइन के लिए अनुमति दें
2) आंतरिक गियर के अनुप्रयोग
ग्रहीय संचरण प्रणाली
3) रिंगल गियर का वर्णन
उसके रिम की आंतरिक सतह पर दांतों वाला आंतरिक गियर।
| उत्पाद | आंतरिक गियर |
| अनुकूलित | √ |
| गियर प्रोफाइल प्रकार | बेलनाकार गियर |
| गियर दांतों का निर्माण | गियर का आकार |
| गियर दांत पीसने | यदि आवश्यक हो |
| मॉड्यूल (M) | 0.5-25 |
| दांतों की संख्या (Z) | कस्टम |
| दबाव कोण (α) | 20° |
| हेलिक्स कोण (β) | 0 |
| दांत सटीकता ग्रेड | आईएसओ 8-9 ग्रेड |
| ताप उपचार | बुझाना और ताप देना |
| कठोरता | 230-260 एचबी |
| स्टील कोड ग्रेड की तुलना | |||||
| चीन/ब्रिटेन | आईएसओ | गॉस्ट | एएसटीएम | जेआईएस | डीआईएन |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20ХМ | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | एससीएम440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | एसएनसीएम 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
