| उत्पत्ति के प्लेस: | चीन |
|---|---|
| ब्रांड नाम: | YIZGEAR |
| मॉडल संख्या: | आईजी220805001 |
| न्यूनतम आदेश मात्रा: | 1 टुकड़ा |
| मूल्य: | $700.0/Piece |
| पैकेजिंग विवरण: | प्लाईवुड टोकरा |
| प्रसव के समय: | 55 दिन |
| भुगतान शर्तें: | एल/सी, डी/पी, टी/टी, वेस्टर्न यूनियन |
| आपूर्ति की क्षमता: | 500 टुकड़े/माह |
| ब्रांड: | ओईएम | दाँत नहीं: | 201 |
|---|---|---|---|
| कठोरता: | 650 एचवी | गुणवत्ता ग्रेड: | आईएसओ 8-9 ग्रेड |
| गियर प्रकार: | आंतरिक गियर | मापांक: | 5 |
| प्रमुखता देना: | प्लैनेटरी ड्राइव सिस्टम इंटरनल स्पर गियर,42CrMo इंटरनल इनवॉल्व गियर,42CrMo इनवॉल्व इंटरनल स्पर गियर |
||

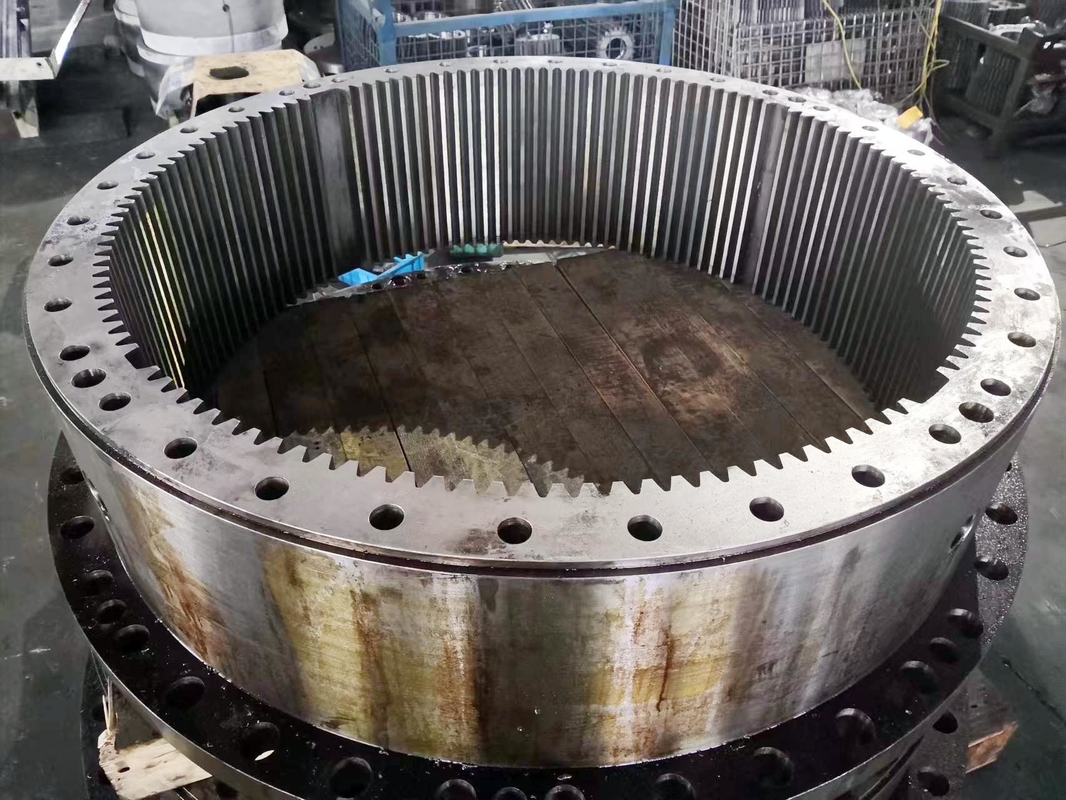

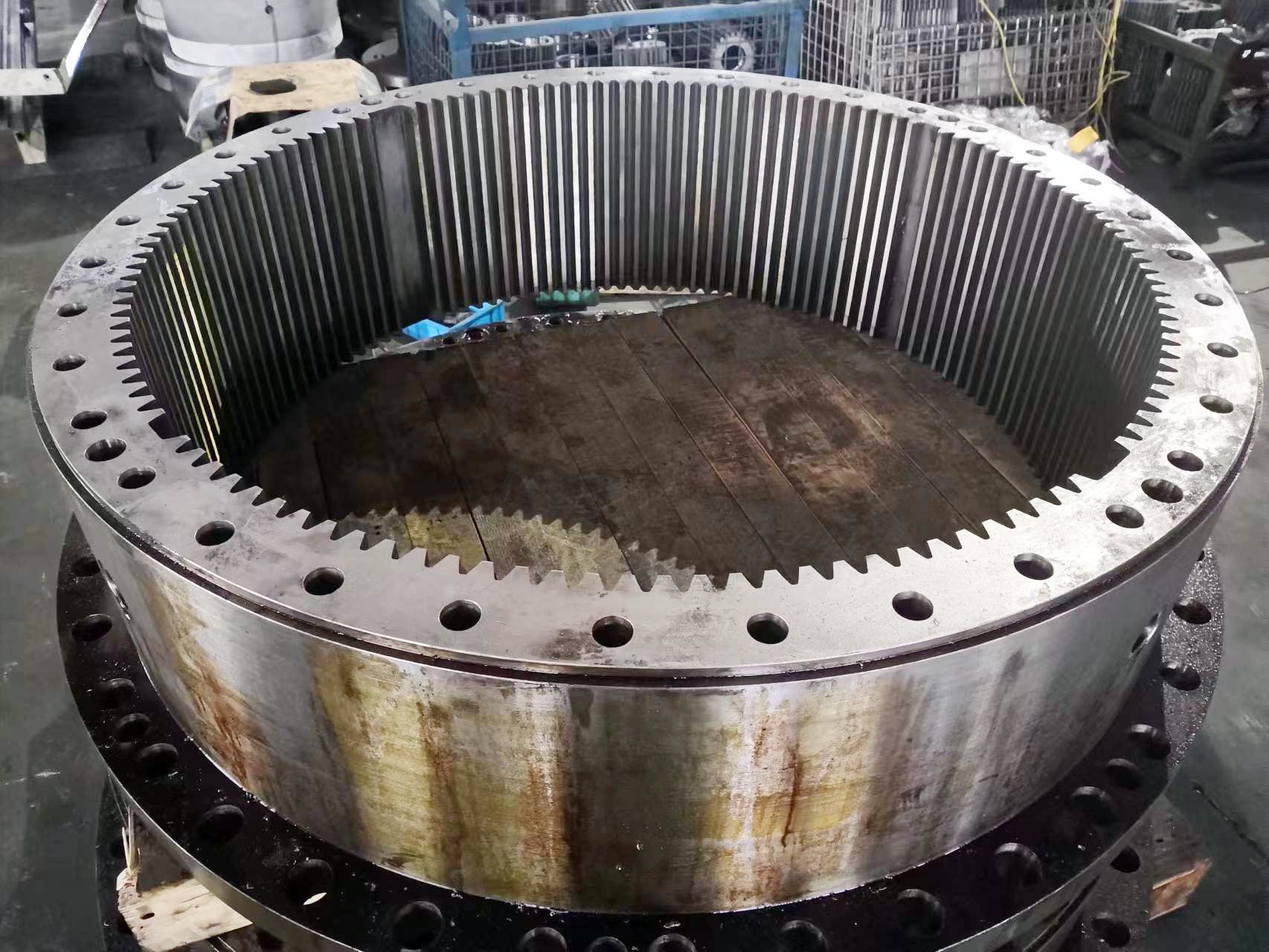

प्लैनेटरी ड्राइव सिस्टम के लिए AISI 4140 स्टील आंतरिक स्पर गियर फोर्जिंग
1) आंतरिक गियर की सामग्री
AISI 4140 (42CrMo) के 40Cr मिश्र धातु स्टील का व्यापक रूप से आंतरिक गियर के लिए उपयोग किया जाता है
2) आंतरिक गियर के अनुप्रयोग
ग्रहों के ड्राइव सिस्टम को आमतौर पर आंतरिक गियर रिंग की आवश्यकता होती है।
आंतरिक गियर का उपयोग अन्य पावर ट्रांसमिशन सिस्टम के लिए भी किया जा सकता है।
3) आंतरिक गियर का ताप उपचार
नाइट्राइडिंग आंतरिक गियर के लिए गर्मी उपचार का सुझाव दिया जाता है क्योंकि दांत प्रोफाइल के साथ बड़े
कार्बोराइजिंग हीट ट्रीटमेंट के बाद विरूपण।
| उत्पाद | आंतरिक गियर |
| अनुकूलित | √ |
| गियर प्रोफाइल प्रकार | बेलनाकार गियर |
| गियर दांतों का निर्माण | गियर का आकार |
| गियर दांत पीसने | यदि आवश्यक हो |
| मॉड्यूल (M) | 5 |
| दांतों की संख्या (Z) | कस्टम |
| दबाव कोण (α) | 20° |
| हेलिक्स कोण (β) | 0 |
| दांत सटीकता ग्रेड | आईएसओ 8-9 ग्रेड |
| ताप उपचार | नाइट्राइडिंग |
| कठोरता | 650 एचवी |
| स्टील कोड ग्रेड की तुलना | |||||
| चीन/ब्रिटेन | आईएसओ | गॉस्ट | एएसटीएम | जेआईएस | डीआईएन |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20ХМ | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | एससीएम440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | एसएनसीएम 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
