| उत्पत्ति के प्लेस: | चीन |
|---|---|
| ब्रांड नाम: | YIZGEAR |
| मॉडल संख्या: | आईजी220804003 |
| न्यूनतम आदेश मात्रा: | 1 टुकड़ा |
| मूल्य: | $200.0/Piece |
| पैकेजिंग विवरण: | प्लाईवुड टोकरा |
| प्रसव के समय: | 55 दिन |
| भुगतान शर्तें: | एल/सी, डी/पी, टी/टी, वेस्टर्न यूनियन |
| आपूर्ति की क्षमता: | 500 टुकड़े/माह |
| डी पी: | 1.5 | टूथ नंबर: | 144 |
|---|---|---|---|
| कठोरता: | 230-260 एचबी | गुणवत्ता ग्रेड: | आईएसओ 8-9 ग्रेड |
| वजन: | 620 किग्रा | सामग्री: | 40CrNiMo |
| प्रमुखता देना: | 40CrNiMo इंटरनल स्पर गियर रिंग,स्पर गियर रिंग 1.5 DP,144 टीथ इंटरनल स्पर गियर |
||

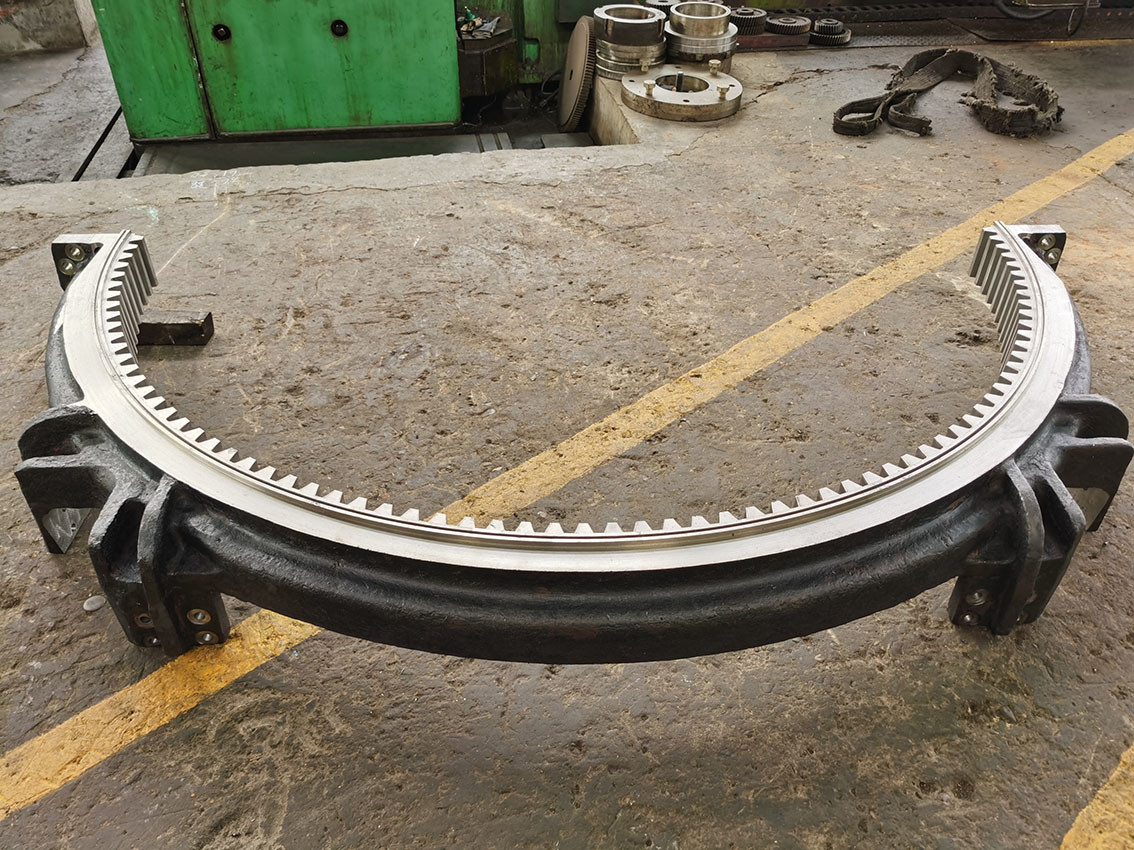

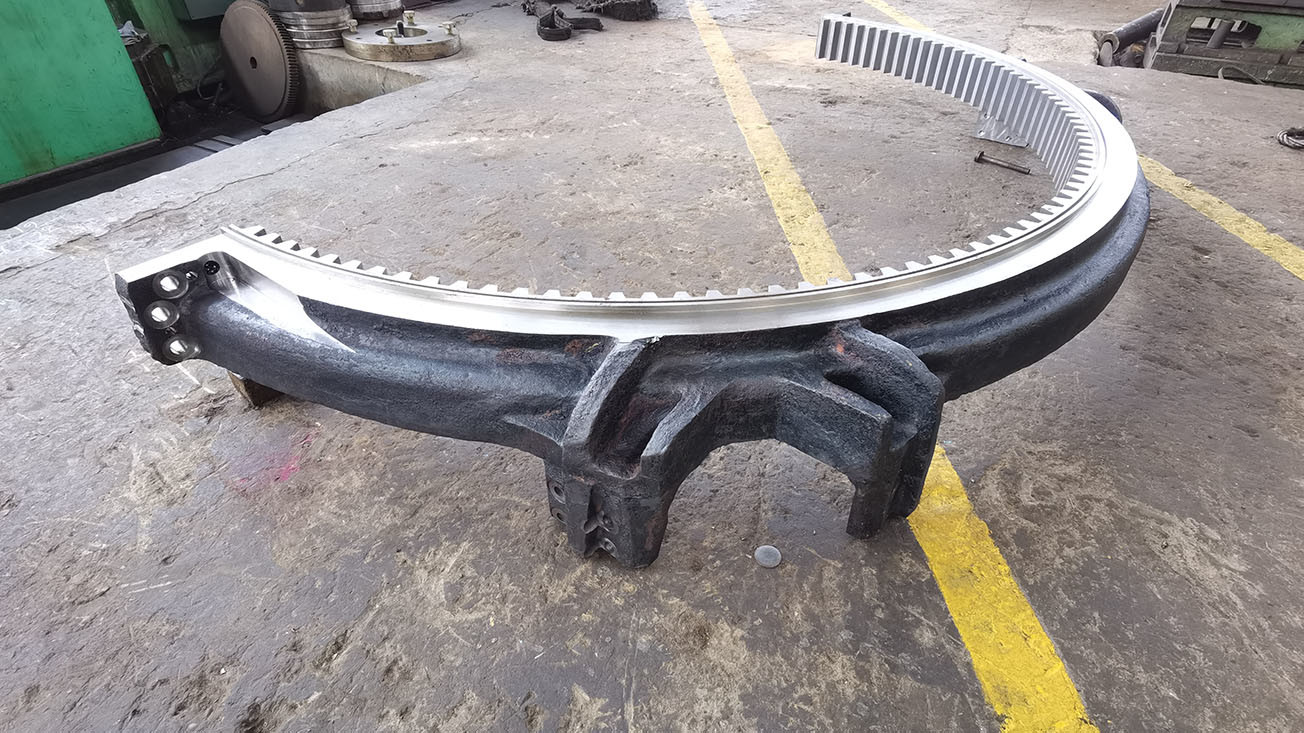

प्लैनेटरी रिड्यूसर-एनुलर गियर के लिए अनुकूलित आंतरिक गियर
1) आंतरिक गियर का वर्णन
आंतरिक गियर एक सिलेंडर के आंतरिक व्यास में उत्पन्न गियर दांत हैं जबकि बाहरी गियर है
घटक के बाहरी व्यास पर उत्पन्न गियर दांत।
दो प्रकार के आंतरिक गियर उपलब्ध हैं
a) आंतरिक स्पर गियर
b) आंतरिक हेलिकल गियर
2) आंतरिक गियर के अनुप्रयोग
आंतरिक गियर का प्रयोग ग्रह गियरबॉक्स अनुप्रयोगों में किया जाता है।
3)आंतरिक गियर की विशेषताएं
एक ग्रह गियर ट्रेन के उपयोग के फायदे कम कंपन, उच्च गति कमी अनुपात हैं,
और पूरी ट्रेन के लेआउट के लिए कम लागत।
| उत्पाद | आंतरिक गियर |
| अनुकूलित | √ |
| गियर प्रोफाइल प्रकार | बेलनाकार गियर |
| गियर दांतों का निर्माण | गियर का आकार |
| गियर दांत पीसने | यदि आवश्यक हो |
| मॉड्यूल (M) | कस्टम |
| दांतों की संख्या (Z) | कस्टम |
| दबाव कोण (α) | कस्टम |
| हेलिक्स कोण (β) | कस्टम |
| दांत सटीकता ग्रेड | आईएसओ 8-9 ग्रेड |
| ताप उपचार | बुझाने और तापप्रसव/ प्रेरण कठोरता |
| कठोरता | 230-260 एचबी |
| स्टील कोड ग्रेड की तुलना | |||||
| चीन/ब्रिटेन | आईएसओ | गॉस्ट | एएसटीएम | जेआईएस | डीआईएन |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20ХМ | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | एससीएम440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | एसएनसीएम 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
