डबल पेचदार गियर्स
>
|
| उत्पत्ति के प्लेस | चीन |
| ब्रांड नाम | YIZGEAR |
| मॉडल संख्या | डीबी22080406 |

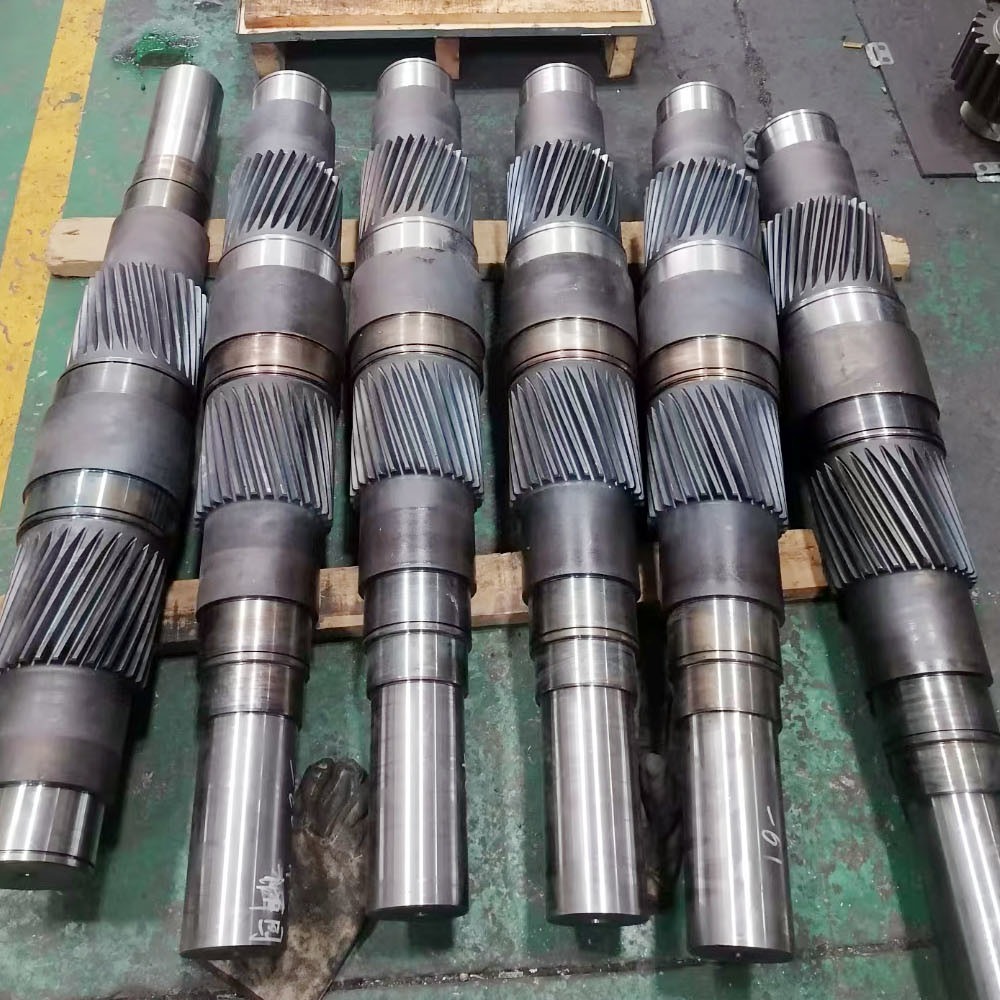

एआईएसआई 8620 स्टील स्लज पंप के लिए डबल हेलिकल गियर शाफ्ट
1) डबल हेलिकल गियर के अनुप्रयोग
डबल हेलिकल गियर उच्च शक्ति ट्रांसमिशन आवश्यकताओं के लिए उपयुक्त हैं जैसे कि क्रेन में,
समुद्री ड्राइव या टरबाइन।
2) डबल हेलिकल गियर की विशेषताएं
a) दो हेलिकल गियर को ठीक से संरेखित किया जाना चाहिए अन्यथा जोर बल ठीक से संतुलित नहीं होगा और
इसका परिणाम प्रतिकूल कंपन होगा।
(ख) एकल हेलिकल गियर की तुलना में डबल हेलिकल गियर अधिक दक्षता प्रदान कर सकते हैं।
| उत्पाद | डबल हेलिकल गियर |
| अनुकूलित | √ |
| गियर प्रोफाइल प्रकार | बेलनाकार गियर |
| उत्पादन | गियर मिलिंग |
| दांत पीसना | √ |
| मॉड्यूल (M) | अनुकूलित |
| दांतों की संख्या (Z) | 26 |
| दबाव कोण (α) | 20° |
| लीड कोण | 25° |
| दांत सटीकता ग्रेड | आईएसओ 8-9 ग्रेड |
| ताप उपचार | बुझाना और तापन करना |
| सतह की कठोरता | 260-300HB |
| स्टील कोड ग्रेड की तुलना | |||||
| चीन/ब्रिटेन | आईएसओ | गॉस्ट | एएसटीएम | जेआईएस | डीआईएन |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20ХМ | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | एससीएम440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | एसएनसीएम 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
काटने की प्रक्रिया
ताप उपचार पीसने का निरीक्षण
