| उत्पत्ति के प्लेस: | चीन |
|---|---|
| ब्रांड नाम: | YIZGEAR |
| मॉडल संख्या: | डीबी220804005 |
| न्यूनतम आदेश मात्रा: | 1 टुकड़ा |
| मूल्य: | $700/ Piece |
| पैकेजिंग विवरण: | प्लाईवुड टोकरा |
| प्रसव के समय: | 75 दिन |
| भुगतान शर्तें: | एल/सी, डी/पी, टी/टी, वेस्टर्न यूनियन |
| आपूर्ति की क्षमता: | 100 टुकड़े/माह |
| प्रोफाइल प्रकार: | डबल हेलिकल गियर | चौड़ाई: | 80 मिमी |
|---|---|---|---|
| निर्माण प्रक्रिया: | गियर हॉबिंग | टूथ नंबर: | 35टी |
| गुणवत्ता ग्रेड: | आईएसओ 8-9 | कीवे: | 120 मिमी |
| प्रमुखता देना: | ZG 42CrMo डबल हेलिकल गियर्स,डबल हेलिकल गियर व्हील 35T,35T गियर हॉबिंग डबल हेलिकल गियर्स |
||

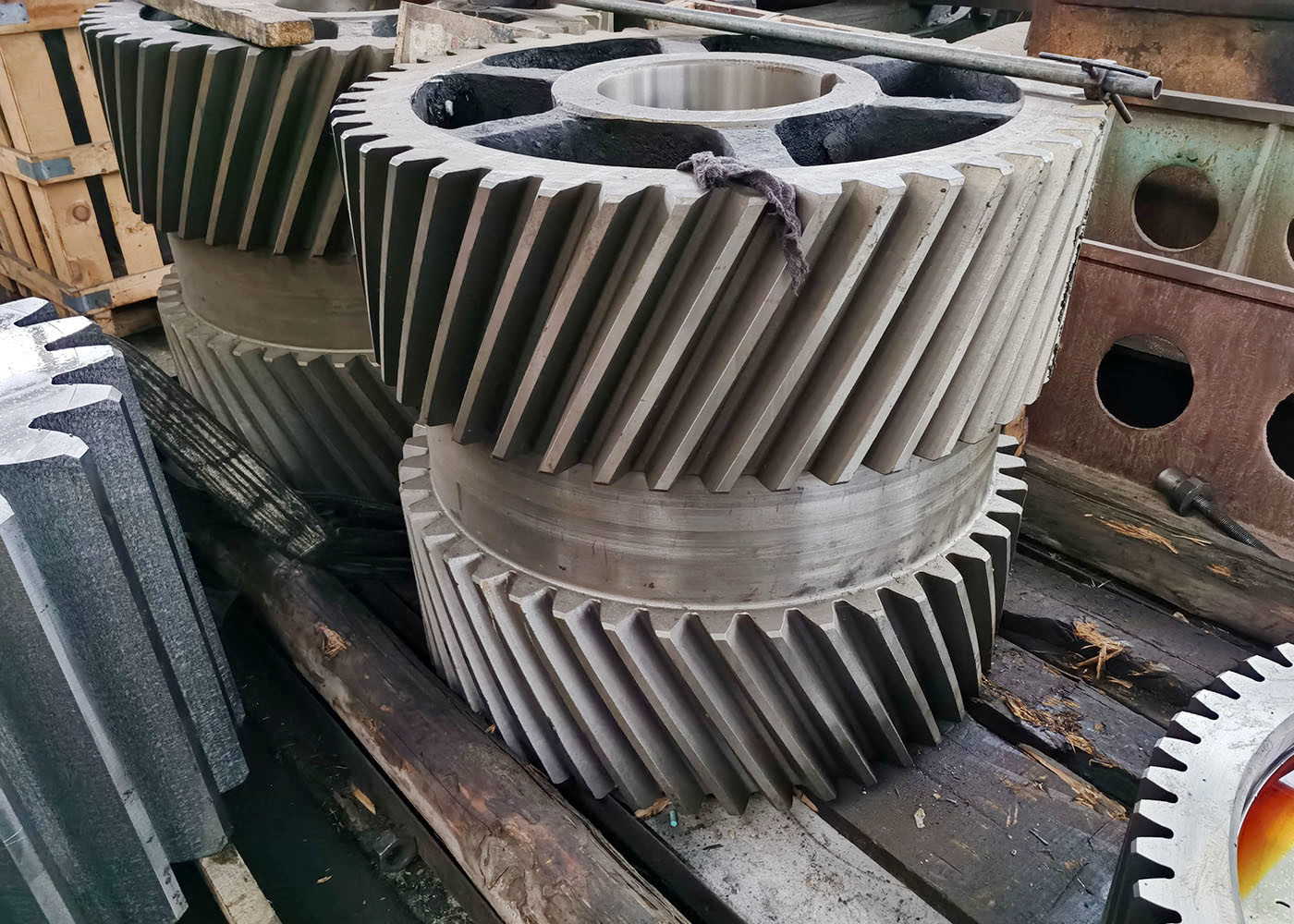

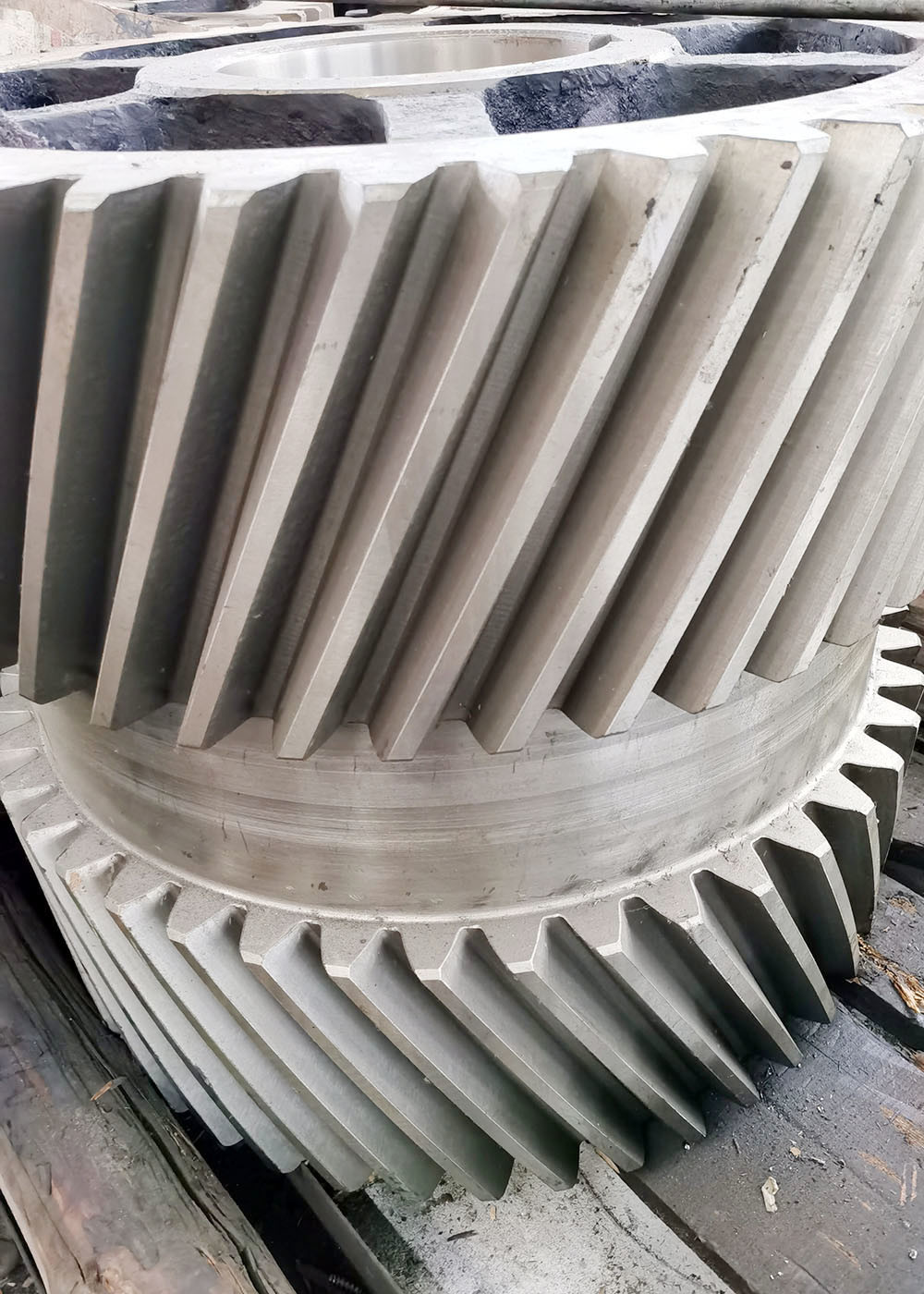

कास्टिंग स्टील ZG 42CrMo डबल हेलिकल गियर्स-गियर व्हील
1) डबल हेलिकल गियर का विवरण
डबल हेलिकल गियर में एक ही अक्ष पर जुड़े दो समान गियर होते हैं, और विपरीत दिशाओं में दांत होते हैं
(एक में बाएं हाथ का हेलिक्स होता है और दूसरे में दाएं हाथ का हेलिक्स होता है)।
2) डबल हेलिकल गियर की विशेषताएं
a) डबल हेलिकल गियर में विकसित परिणामी थ्रस्ट बल शून्य होता है।
b) डबल हेलिकल गियर अधिक शक्ति संचारित कर सकता है।
c) उच्च हेलिक्स कोण का उपयोग डबल हेलिकल गियर में फायदेमंद रूप से किया जा सकता है
d) डबल हेलिकल गियर उच्च दक्षता प्रदान कर सकता है।
| उत्पाद | डबल हेलिकल गियर |
| कस्टम मेड | √ |
| गियर प्रोफाइल प्रकार | बेलनाकार गियर |
| विनिर्माण | गियर हॉबिंग |
| दांत पीसना | √ |
| मॉड्यूल (M) | कस्टम मेड |
| दांतों की संख्या (Z) | 35 |
| प्रेशर एंगल (α) | 20° |
| लीड एंगल | 22° |
| दांत सटीकता ग्रेड | ISO 8-9 ग्रेड |
| गर्मी उपचार | बुझाना और तड़के |
| सतह की कठोरता | 260-300HB |
| स्टील कोड ग्रेड तुलना | |||||
| चीन/GB | ISO | Гост | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20ХМ | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XГT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
काटना मिलिंग
गर्मी उपचार पीसना निरीक्षण
