| उत्पत्ति के प्लेस: | चीन |
|---|---|
| ब्रांड नाम: | YIZGEAR |
| मॉडल संख्या: | एचबी22080301 |
| न्यूनतम आदेश मात्रा: | 1 सेट |
| मूल्य: | $3000/ Piece |
| पैकेजिंग विवरण: | प्लाईवुड टोकरा |
| प्रसव के समय: | 82 दिन |
| भुगतान शर्तें: | एल/सी, टी/टी |
| आपूर्ति की क्षमता: | 220 सेट/माह |
| मापांक: | 32 | कठोरता: | 260-280 एचबी |
|---|---|---|---|
| ब्रांड: | ओईएम | टिप व्यास: | 4500 |
| चौड़ाई: | 120 मिमी | सामग्री: | 40CrNiMoA |
| प्रमुखता देना: | 40CrNiMo स्टील हेरिंगबोन गियर्स,वी टाइप डबल हेलिकल गियर,32 मॉड्यूल हेरिंगबोन गियर्स: |
||
1) हेरिंगबोन गियर की विशेषताएं
a) भारी कार्य अनुप्रयोगों के लिए उपयुक्त है।
(ख) हेरिंगबोन गियर से अंतर्निहित धक्का बलों का संतुलन होता है।
c) निर्माण में कठिनाई, साधारण गियर होबिंग मशीनों द्वारा नहीं काटा जा सकता है।
2) हेरिंगबोन गियर का वर्णन

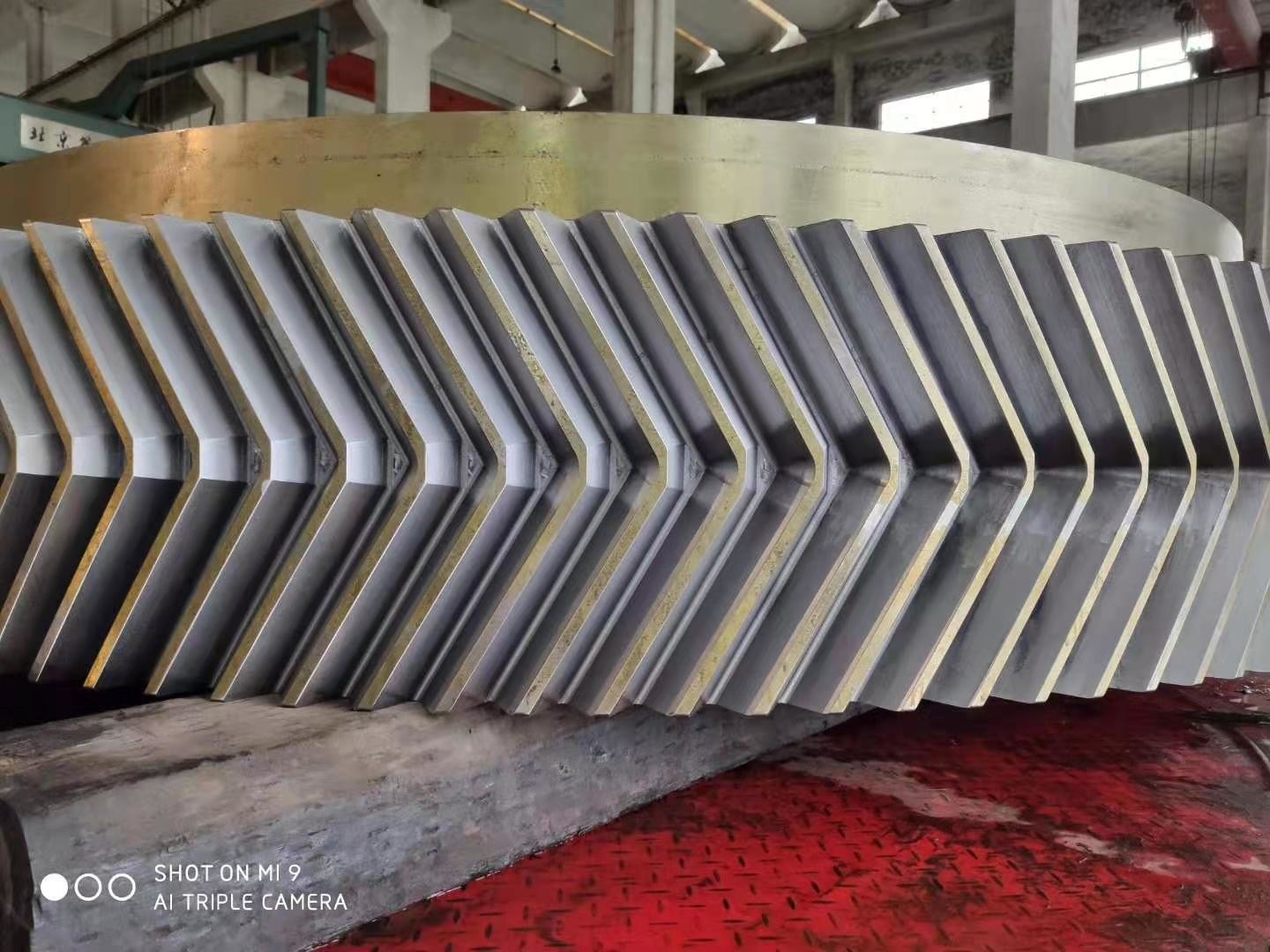

इस बड़े आकार के हेरिंगबोन गियर को 40CrNiMoA फोर्जिंग स्टील से बनाया गया था
सामग्री को बुझाने और टेम्परिंग गर्मी उपचार
मशीनिंग कार्य-टर्निंग
गियर दांत पीसने का प्रसंस्करण
| उत्पाद | हेरिंगबोन गियर सेट |
| अनुकूलित | √ |
| गियर प्रोफाइल प्रकार | बेलनाकार गियर |
| गियर दांतों का निर्माण | गियर मिलिंग |
| गियर दांत पीसने | √ |
| मॉड्यूल (M) | 32 |
| दांतों की संख्या (Z) | 102 |
| दबाव कोण (α) | 20° |
| हेलिक्स कोण (β) | 25° |
| दांत सटीकता ग्रेड | आईएसओ 8-9 ग्रेड |
| ताप उपचार | प्रेरण कठोरता |
| सतह की कठोरता | 50-55 एचआरसी |
| स्टील कोड ग्रेड की तुलना | |||||
| चीन/ब्रिटेन | आईएसओ | गॉस्ट | एएसटीएम | जेआईएस | डीआईएन |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20ХМ | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | एससीएम440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | एसएनसीएम 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
