| उत्पत्ति के प्लेस: | चीन |
|---|---|
| ब्रांड नाम: | YIZGEAR |
| मॉडल संख्या: | डीबी22072301 |
| न्यूनतम आदेश मात्रा: | 1 टुकड़ा |
| मूल्य: | $1000/ Piece |
| पैकेजिंग विवरण: | प्लाईवुड टोकरा |
| प्रसव के समय: | 75 दिन |
| भुगतान शर्तें: | एल/सी, डी/पी, टी/टी, वेस्टर्न यूनियन |
| आपूर्ति की क्षमता: | 100 टुकड़े/माह |
| सामग्री: | दबाव प्रक्रिया से बनाया गया स्टील | गियर प्रोफ़ाइल प्रकार: | डबल हेलिकल गियर |
|---|---|---|---|
| ताप उपचार: | शमन और तड़का | कठोरता: | 260-300 एचबी |
| निर्माण प्रक्रिया: | गियर मिलिंग | गुणवत्ता ग्रेड: | आईएसओ 8-9 |
| प्रमुखता देना: | हेलिकल गियर व्हील आईएसओ 8-9,हेलिकल गियर व्हील कस्टम मेड,राइट हैंड लेफ्ट हैंड हेलिकल गियर |
||

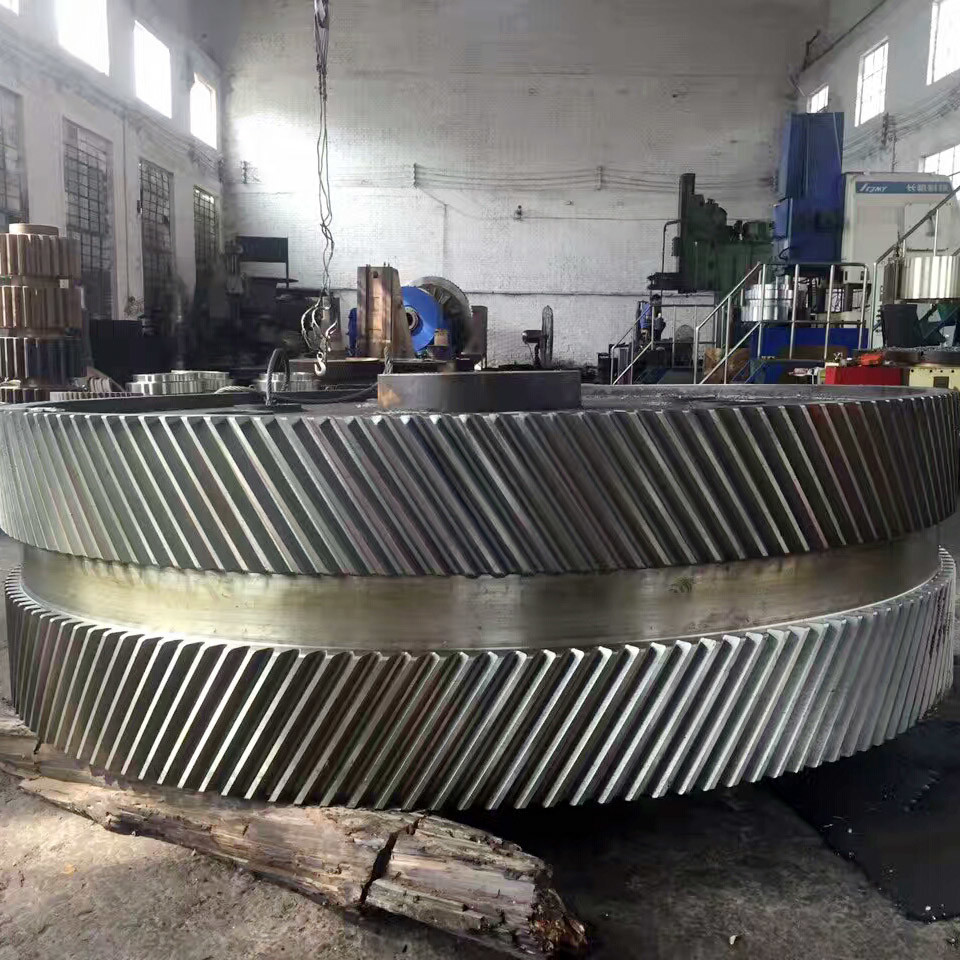

फोल्ड स्टील डबल हेलिकल गियर व्हील-डबल हेलिकल गियर
1) डबल हेलिकल गियर का वर्णन
डबल हेलिकल गियर दोनों बाएं और दाएं हाथ के हेलिकल दांतों के साथ।
डबल हेलिकल फॉर्म अंतर्निहित थ्रश फ्रीज को संतुलित करता है।
2) डबल हेलिकल गियर के अनुप्रयोग
भारी उद्योग में व्यापक रूप से इस्तेमाल होने वाले डबल हेलिकल गियर को धक्का फ्रीज को हटाने की आवश्यकता होती है।
दोहरे हेलिकल गियर के लिए घूर्णन गति आमतौर पर अधिक नहीं होती है।
| उत्पाद | डबल हेलिकल गियर |
| अनुकूलित | √ |
| गियर प्रोफाइल प्रकार | बेलनाकार गियर |
| उत्पादन | गियर मिलिंग |
| दांत पीसना | √ |
| मॉड्यूल (M) | अनुकूलित |
| दांतों की संख्या (Z) | 97 |
| दबाव कोण (α) | 20° |
| लीड कोण | 13° |
| दांत सटीकता ग्रेड | आईएसओ 8-9 ग्रेड |
| ताप उपचार | बुझाना और तापन करना |
| सतह की कठोरता | 260-300HB |
| स्टील कोड ग्रेड की तुलना | |||||
| चीन/ब्रिटेन | आईएसओ | गॉस्ट | एएसटीएम | जेआईएस | डीआईएन |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20ХМ | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | एससीएम440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | एसएनसीएम 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
