| उत्पत्ति के प्लेस: | चीन |
|---|---|
| ब्रांड नाम: | YIZGEAR |
| मॉडल संख्या: | डीबी22072201 |
| न्यूनतम आदेश मात्रा: | 1 टुकड़ा |
| मूल्य: | $1000/ Piece |
| पैकेजिंग विवरण: | प्लाईवुड टोकरा |
| प्रसव के समय: | 75 दिन |
| भुगतान शर्तें: | एल/सी, डी/पी, टी/टी, वेस्टर्न यूनियन |
| आपूर्ति की क्षमता: | 100 टुकड़े/माह |
| सामग्री: | 18crnimo7/ 17crnimo6 | गियर प्रोफ़ाइल प्रकार: | डबल हेलिकल गियर |
|---|---|---|---|
| ताप उपचार: | carburizing | कठोरता: | 58-62 एचआरसी |
| निर्माण प्रक्रिया: | गियर दांत पीसना | गुणवत्ता ग्रेड: | आईएसओ 6-7 ग्रेड |
| प्रमुखता देना: | 17CrNiMo6 डबल हेलिकल गियर्स,गियर ग्राइंडिंग ट्रांसमिशन गियर्स,4 मॉड्यूल डबल हेलिकल गियर्स |
||

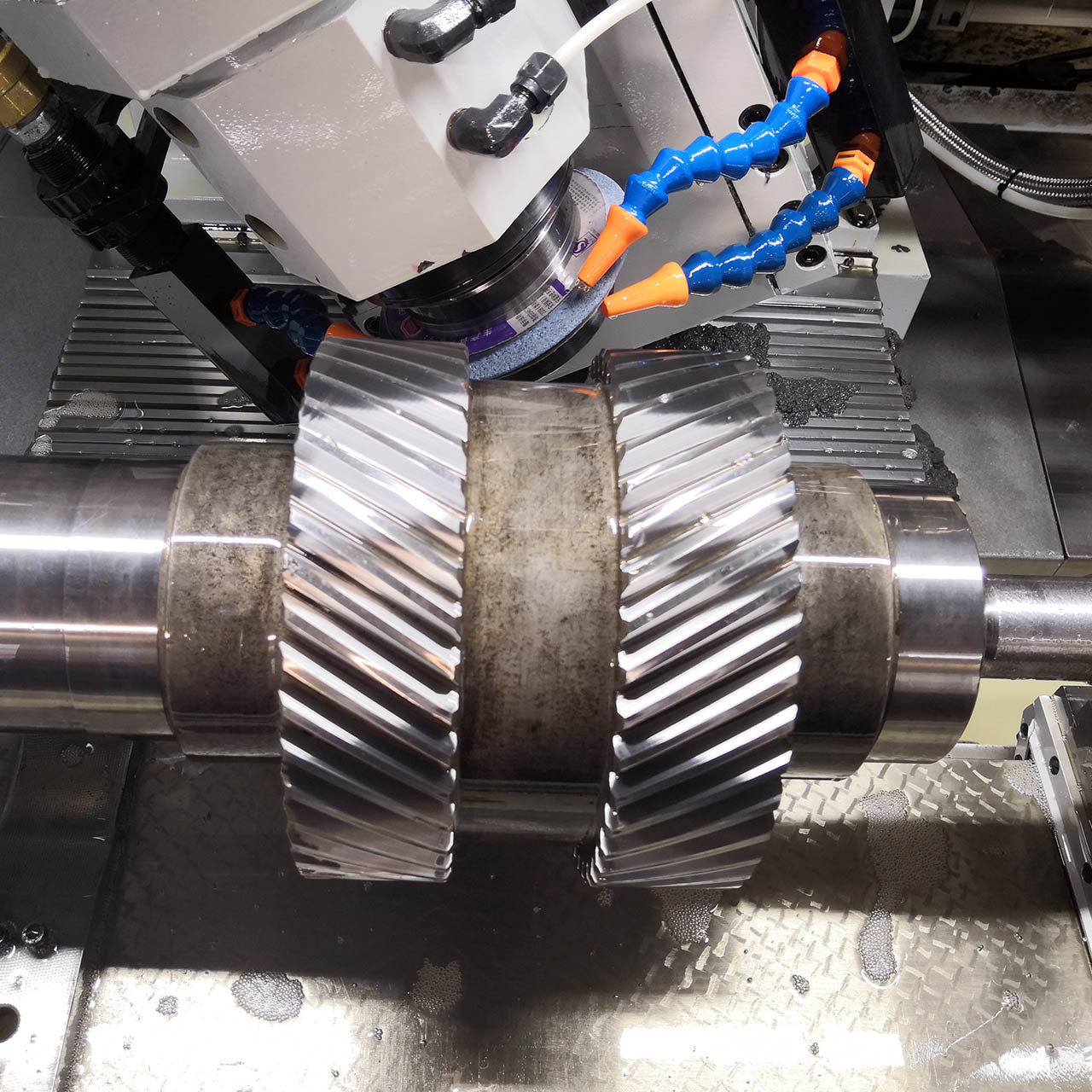

4 मॉड्यूल 17CrNiMo6 गियर ग्राइंडिंग डबल हेलिकल गियर गियर बॉक्स का
1) डबल हेलिकल गियर का विवरण
एक गियर जिसमें बाएं हाथ और दाएं हाथ के हेलिकल दांत दोनों होते हैं, उसे डबल हेलिकल गियर कहा जाता है।
2) डबल हेलिकल गियर की विशेषता
डबल हेलिकल गियर अंतर्निहित थ्रस्ट बलों को संतुलित करता है
3) डबल हेलिकल गियर का हीट ट्रीटमेंट
क्वेंचिंग और टेम्पटिंग हीट ट्रीटमेंट का उपयोग डबल हेलिकल गियर के लिए व्यापक रूप से किया जाता है।
यदि गियर को गियर प्रोफाइल ग्राइंडिंग की आवश्यकता है तो डबल हेलिकल गियर के लिए कार्बराइजिंग हीट ट्रीटमेंट पर भी विचार किया जा सकता है।
| उत्पाद | डबल हेलिकल गियर |
| कस्टम मेड | √ |
| गियर प्रोफाइल प्रकार | बेलनाकार गियर |
| विनिर्माण | गियर ग्राइंडिंग |
| दांत ग्राइंडिंग | √ |
| मॉड्यूल (M) | 4 |
| दांतों की संख्या (Z) | 43&77 |
| प्रेशर एंगल (α) | 20° |
| लीड एंगल | 31° |
| दांत सटीकता ग्रेड | ISO 6-7 ग्रेड |
| हीट ट्रीटमेंट | कार्बराइजिंग |
| सतह की कठोरता | 58-62 HRC |
| स्टील कोड ग्रेड तुलना | |||||
| चीन/GB | ISO | ГоСТ | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20ХМ | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XГT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 |
|
कटिंग मिलिंग
हीट ट्रीटमेंट ग्राइंडिंग निरीक्षण
