| उत्पत्ति के प्लेस: | चीन |
|---|---|
| ब्रांड नाम: | YIZGEAR |
| मॉडल संख्या: | एचबी22072201 |
| न्यूनतम आदेश मात्रा: | 2 टुकड़े |
| मूल्य: | $300/ Piece |
| पैकेजिंग विवरण: | प्लाईवुड टोकरा |
| प्रसव के समय: | 70 दिन |
| भुगतान शर्तें: | एल/सी, टी/टी, |
| आपूर्ति की क्षमता: | 300 पीसीएस/माह |
| सामग्री: | 42CrMo | लम्बाई: | 3500 मिमी |
|---|---|---|---|
| मापांक: | 10 | टिप व्यास: | 320 |
| गुणवत्ता ग्रेड: | आईएसओ 8-9 ग्रेड | ताप उपचार: | शमन और तड़का |
| प्रमुखता देना: | 3.5 एम हेरिंगबोन हेलीकल गियर शाफ्ट,गियर मिलिंग हेरिंगबोन हेलीकल गियर शाफ्ट,10 मॉड्यूल हेरिंगबोन हेलीकल गियर |
||

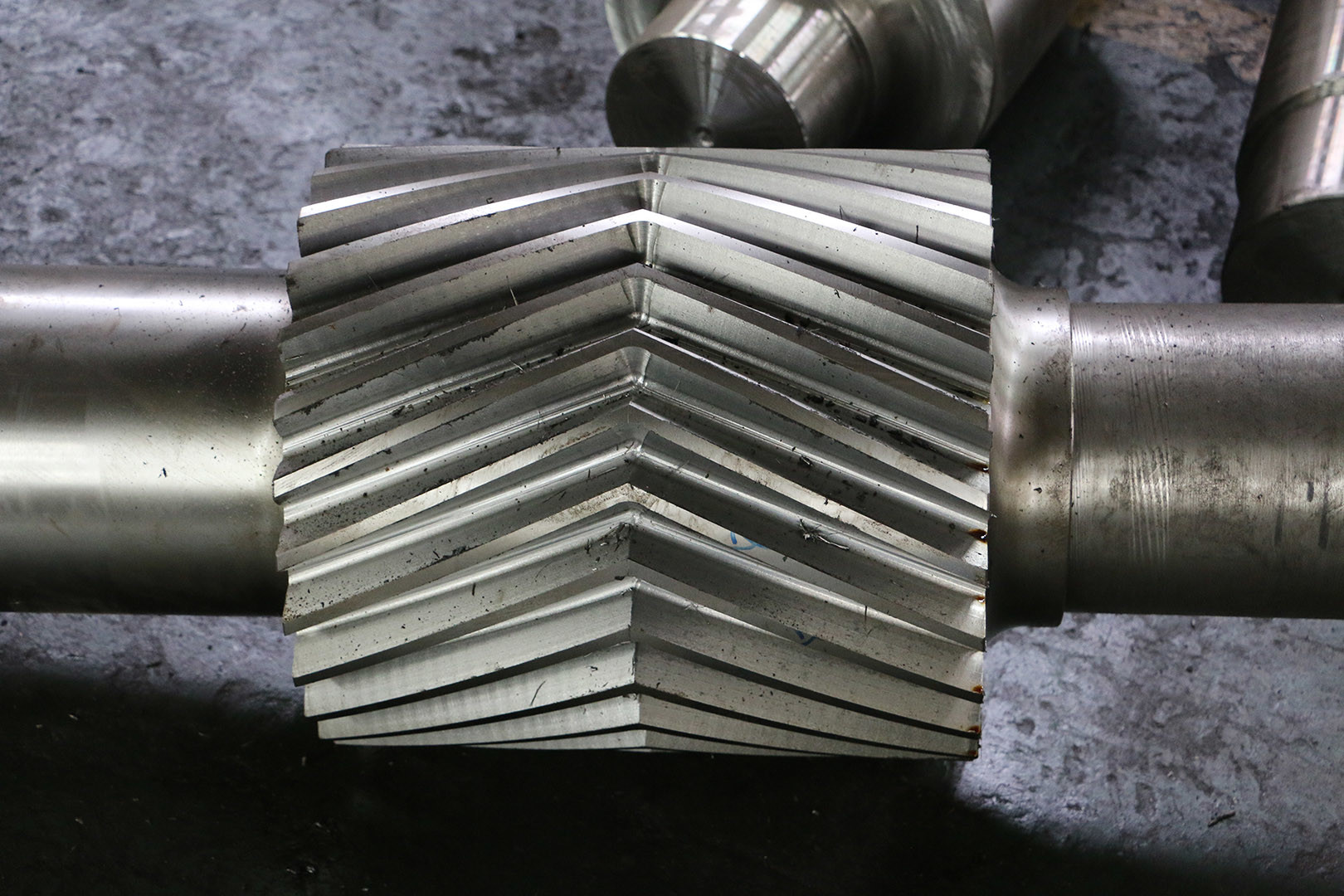

1) हिलिंगबोन गियर के अनुप्रयोग
हेरिंगबोन गियर का व्यापक रूप से भारी मशीनरी में उपयोग किया जाता है, जैसे कि इस्पात कारखाने, सीमेंट कारखाने।
2) हेरिंगबोन गियर का ताप उपचार
मानक ताप उपचार हेरिंगबोन गियर के लिए शमन और टेम्परिंग है।
कठोरता 260-300 HB है
3) हेरिंगबोन गियर का सामग्री
42CrMo स्टील और 40CrNiMo स्टील आमतौर पर हेरिंगबोन उत्पादन के लिए उपयोग किया जाता है।
| उत्पाद | हेरिंगबोन गियर |
| अनुकूलित | √ |
| गियर प्रोफाइल प्रकार | हेरिंगबोन |
| गियर दांतों का निर्माण | गियर मिलिंग |
| गियर दांत पीसने | शून्य |
| मॉड्यूल (M) | 10 |
| दांतों की संख्या (Z) | 30 |
| दबाव कोण (α) | 20° |
| हेलिक्स कोण (β) | कस्टम |
| दांत सटीकता ग्रेड | आईएसओ 8-9 ग्रेड |
| ताप उपचार | बुझाना और तापन करना |
| स्टील कोड ग्रेड की तुलना | |||||
| चीन/ब्रिटेन | आईएसओ | गॉस्ट | एएसटीएम | जेआईएस | डीआईएन |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20ХМ | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | एससीएम440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | एसएनसीएम 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
