| उत्पत्ति के प्लेस: | चीन |
|---|---|
| ब्रांड नाम: | YIZGEAR |
| मॉडल संख्या: | आईजी2207001 |
| न्यूनतम आदेश मात्रा: | 1 टुकड़ा |
| मूल्य: | $200.0/Piece |
| पैकेजिंग विवरण: | प्लाईवुड टोकरा |
| प्रसव के समय: | 55 दिन |
| भुगतान शर्तें: | एल/सी, डी/पी, टी/टी, वेस्टर्न यूनियन |
| आपूर्ति की क्षमता: | 500 टुकड़े/माह |
| सामग्री: | 42CrMo/ऐसी 4140 | ताप उपचार: | शमन और तड़का |
|---|---|---|---|
| कठोरता: | 230-260 एचबी | गुणवत्ता ग्रेड: | आईएसओ 8-9 ग्रेड |
| प्रोफाइल प्रकार: | आंतरिक गियर | मापांक: | 0.5-25 मॉड्यूल |
| प्रमुखता देना: | ग्रहों के रेड्यूसर के लिए आंतरिक प्रेरणा गियर,अनुकूलित आंतरिक प्रेरणा गियर,ग्रहों के रेड्यूसर कुंडलाकार गियर |
||

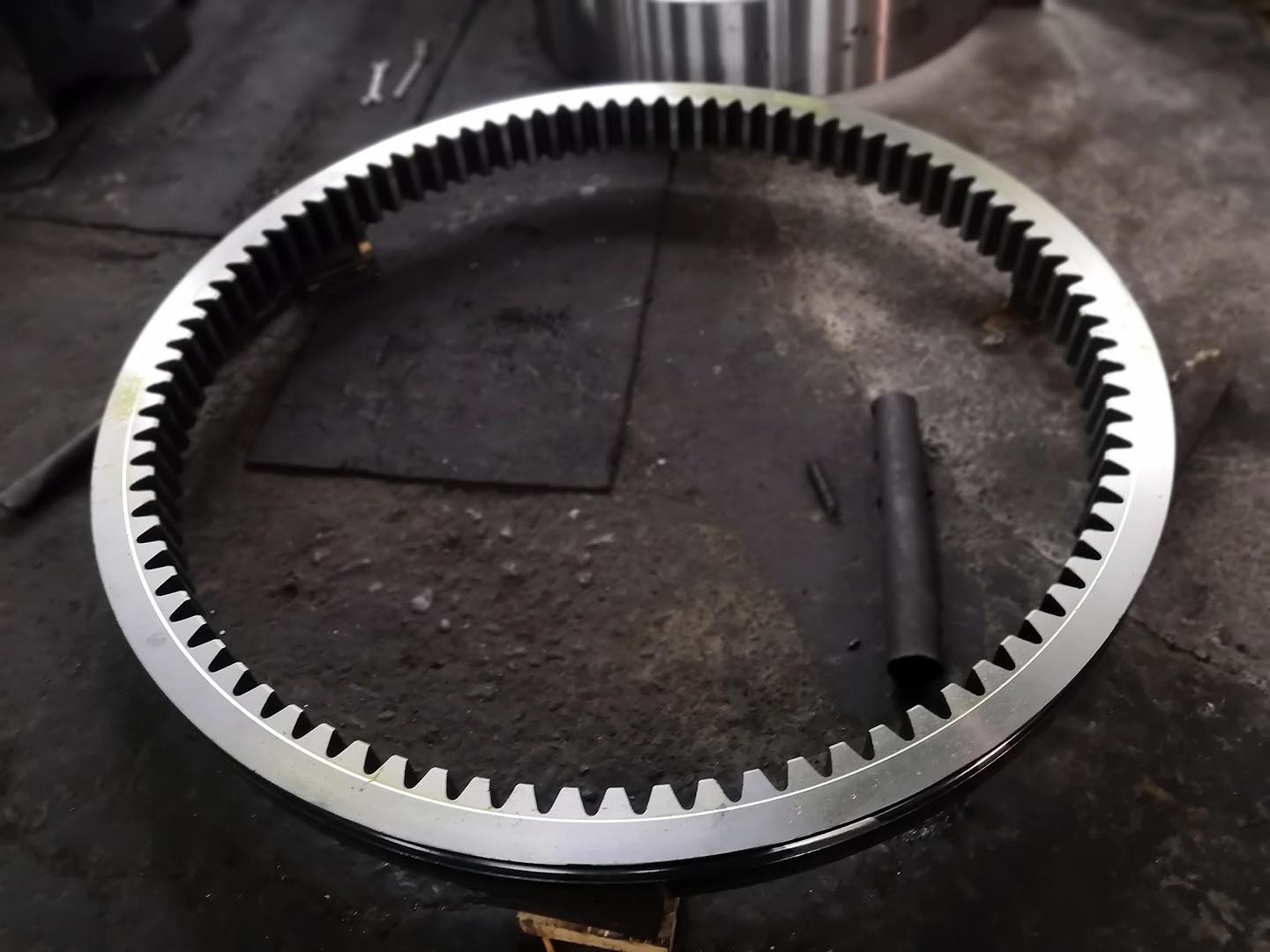

प्लैनेटरी रिड्यूसर-एनुलर गियर के लिए अनुकूलित आंतरिक गियर
1) आंतरिक गियर के अनुप्रयोग
उच्च घटाव अनुपात के ड्राइव के लिए प्लांटरी गियर के लिए सबसे अधिक इस्तेमाल किया जाने वाला आंतरिक गियर।
ग्रह प्रणाली में आंतरिक गियर ग्रह गियर और सूर्य गियर शामिल हैं।
2) आंतरिक गियर का वर्णन
आन्तरिक गियर या अंगूठी गियर जिसमें उसके रिम की आंतरिक सतह पर दांत हों।
आंतरिक गियर को बाहरी गियर के साथ जाली की आवश्यकता होती है।
आंतरिक गियर मशीन के कॉम्पैक्ट डिजाइन की अनुमति देता है।
| उत्पाद | आंतरिक गियर |
| अनुकूलित | √ |
| गियर प्रोफाइल प्रकार | बेलनाकार गियर |
| गियर दांतों का निर्माण | गियर का आकार |
| गियर दांत पीसने | यदि आवश्यक हो |
| मॉड्यूल (M) | कस्टम |
| दांतों की संख्या (Z) | कस्टम |
| दबाव कोण (α) | कस्टम |
| हेलिक्स कोण (β) | कस्टम |
| दांत सटीकता ग्रेड | आईएसओ 8-9 ग्रेड |
| ताप उपचार | बुझाने और तापप्रसव/ प्रेरण कठोरता |
| कठोरता | 230-260 एचबी |
| स्टील कोड ग्रेड की तुलना | |||||
| चीन/ब्रिटेन | आईएसओ | गॉस्ट | एएसटीएम | जेआईएस | डीआईएन |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20ХМ | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | एससीएम440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | एसएनसीएम 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
