| उत्पत्ति के प्लेस: | चीन |
|---|---|
| ब्रांड नाम: | YIZGEAR |
| मॉडल संख्या: | HB22082802 |
| न्यूनतम आदेश मात्रा: | 1 पीसी |
| मूल्य: | $1000/ Pcs |
| पैकेजिंग विवरण: | प्लाईवुड टोकरा |
| प्रसव के समय: | 75 दिन |
| भुगतान शर्तें: | एल/सी, टी/टी |
| आपूर्ति की क्षमता: | 50 पीसी/माह |
| प्रकार: | बेलनाकार गियर | चेहरा की चौड़ाई: | 150 |
|---|---|---|---|
| कठोरता: | 280 एचबी | पेचदार कोण: | 25° |
| दाब कोण: | 20° | ब्रांड: | ओईएम |
| प्रमुखता देना: | AISI 8620 स्टील डबल हेलिकल गियर,जाली AISI 8620 स्टील ट्रांसमिशन गियर्स,डबल हेलिकल ट्रांसमिशन गियर्स |
||

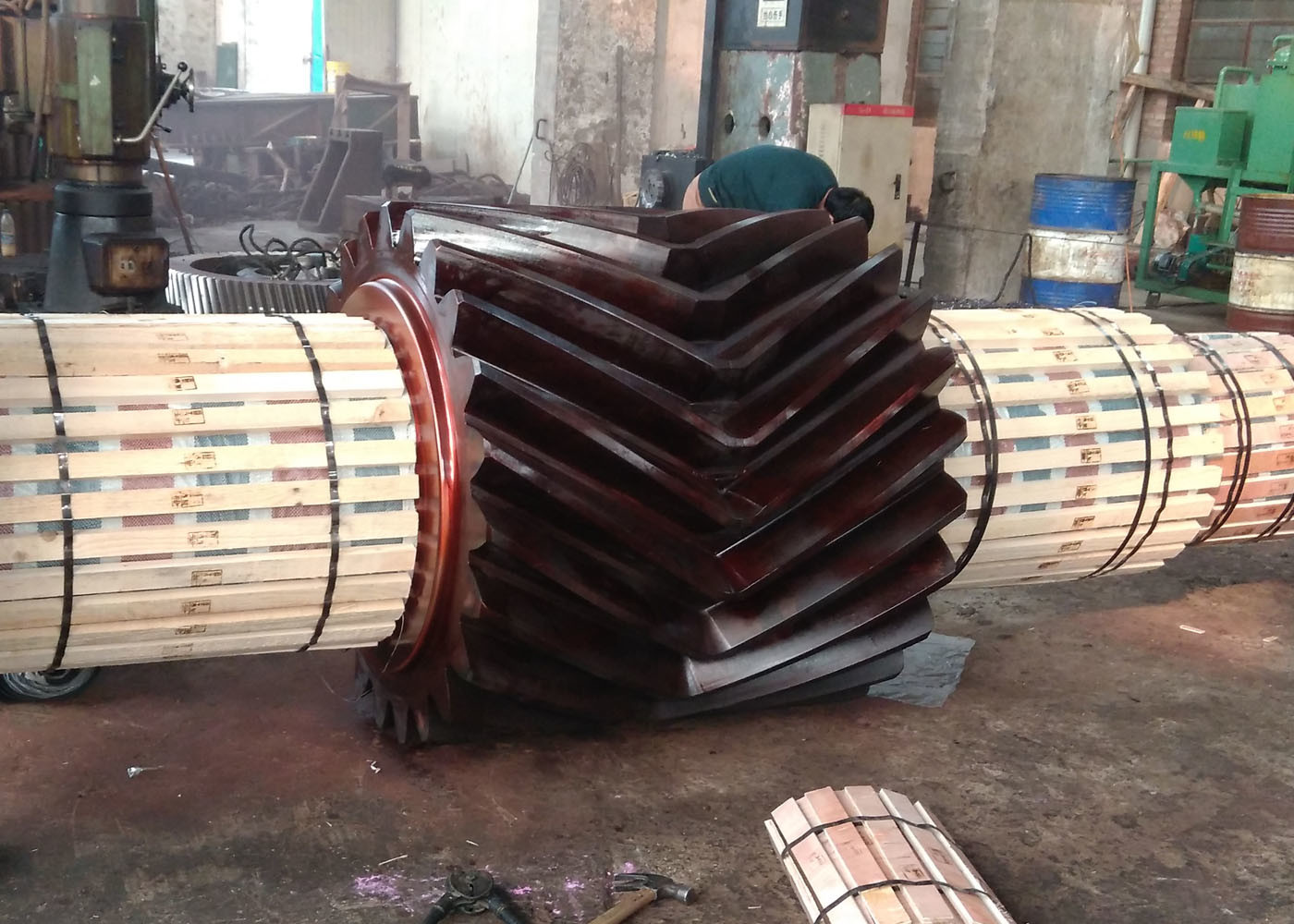

1) हेरिंगबोन गियर की विशेषताएं
a) समान दांतों को गियर के दो हिस्सों में काट दिया जाता है, जिसमें एक ही मॉड्यूल, दांतों की संख्या और हेलिक्स के कोण को बनाए रखा जाता है, लेकिन हेलिक्स के विपरीत हाथ।
(ख) गियर के प्रत्येक आधे भाग द्वारा उत्पन्न होने वाला धक्का बल समान और विपरीत दिशा में होता है; और इस प्रकार वे एक दूसरे को रद्द करते हैं।
(ग) जोर बल की अनुपस्थिति उच्च हेलिक्स कोण (लगभग 45° तक) का उपयोग करने की व्यवस्था करती है।
घ) चूंकि धक्का बल मौजूद नहीं है, इसलिए भारी रेडियल भार को संभालने वाले असरों का उपयोग हेरिंगबोन गियर के साथ किया जा सकता है।
चूंकि धक्का बल मौजूद नहीं है, इसलिए भारी रेडियल भार को संभालने वाले असरों का उपयोग हेरिंगबोन गियर के साथ किया जा सकता है।
| उत्पाद | हेरिंगबोन गियर |
| अनुकूलित | √ |
| गियर प्रोफाइल प्रकार | हेरिंगबोन |
| गियर दांतों का निर्माण | गियर मिलिंग |
| गियर दांत पीसने | शून्य |
| मॉड्यूल (M) | 18 |
| दांतों की संख्या (Z) | 22 |
| दबाव कोण (α) | 20° |
| हेलिक्स कोण (β) | कस्टम |
| दांत सटीकता ग्रेड | आईएसओ 8-9 ग्रेड |
| ताप उपचार | सामान्य झिलिंग |
| स्टील कोड ग्रेड की तुलना | |||||
| चीन/ब्रिटेन | आईएसओ | गॉस्ट | एएसटीएम | जेआईएस | डीआईएन |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20ХМ | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | एससीएम440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | एसएनसीएम 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
