| उत्पत्ति के प्लेस: | चीन |
|---|---|
| ब्रांड नाम: | YIZGEAR |
| मॉडल संख्या: | डीबी22082201 |
| न्यूनतम आदेश मात्रा: | 1 टुकड़ा |
| मूल्य: | $600/ Piece |
| पैकेजिंग विवरण: | प्लाईवुड टोकरा |
| प्रसव के समय: | 75 दिन |
| भुगतान शर्तें: | एल/सी, डी/पी, टी/टी, वेस्टर्न यूनियन |
| आपूर्ति की क्षमता: | 100 टुकड़े/माह |
| सामग्री: | DIN 17CrNiMo6 | प्रोफ़ाइल मॉडल: | डबल हेलिकल गियर |
|---|---|---|---|
| ताप उपचार: | शमन और तड़का | ब्रांड: | ओईएम |
| निर्माण विधि: | गियर मिलिंग | लम्बाई: | 620 मिमी |
| प्रमुखता देना: | हेरिंगबोन डबल हेलिकल गियर्स,डीआईएन 17CrNiMo6 स्टील हेरिंगबोन गियर्स,डबल हेलिकल गियर्स 22 मॉड्यूल |
||

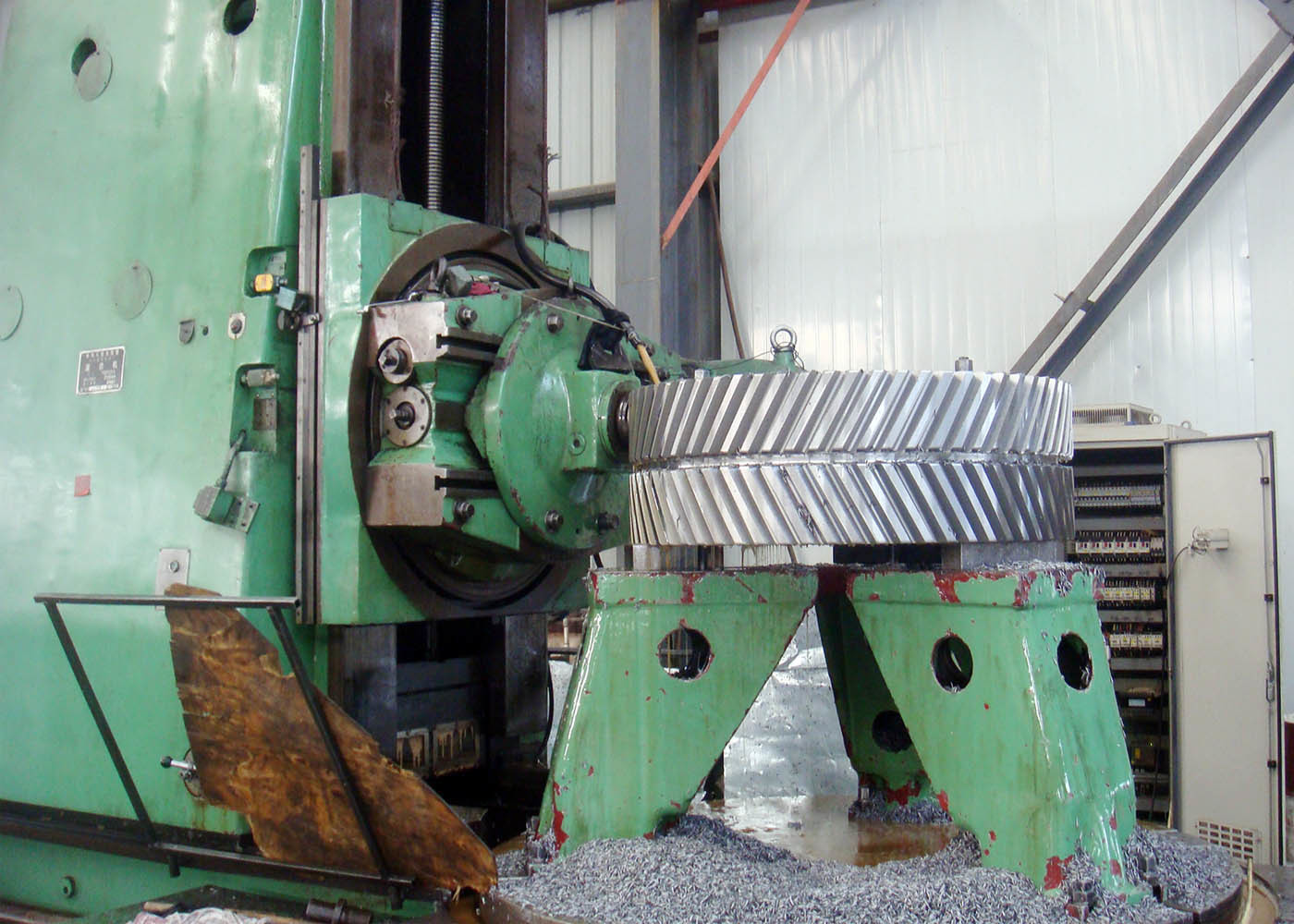

स्टील कारखाने के लिए DIN 17CrNiMo6 स्टील 22 मॉड्यूल डबल हेलिकल गियर
1) डबल हेलिक्स गियर्स के अनुप्रयोग
डबल हेलिकॉइडल गियर उच्च शक्ति ट्रांसमिशन आवश्यकताओं के लिए उपयुक्त है, जैसे कि क्रेन,
समुद्री उत्प्रेरक या टर्बाइन.
2) दोहरे हेलिक्स के गियर की विशेषताएं
(क) दो हेलिकॉइडल गियरों को ठीक से संरेखित किया जाना चाहिए, अन्यथा, जोर बल सही ढंग से संतुलित नहीं होगा
परिणाम प्रतिकूल कंपन होगा।
(ख) डबल हेलिकॉइडल गियर सरल हेलिकॉइडल गियर की तुलना में अधिक दक्षता प्रदान कर सकते हैं।
| उत्पाद | डबल हेलिकल गियर |
| अनुकूलित | √ |
| गियर प्रोफाइल प्रकार | बेलनाकार गियर |
| उत्पादन | गियर मिलिंग |
| दांत पीसना | √ |
| मॉड्यूल (M) | अनुकूलित |
| दांतों की संख्या (Z) | 22 |
| दबाव कोण (α) | 20° |
| लीड कोण | 20° |
| दांत सटीकता ग्रेड | आईएसओ 8-9 ग्रेड |
| ताप उपचार | बुझाना और तापन करना |
| सतह की कठोरता | 260-300HB |
| स्टील कोड ग्रेड की तुलना | |||||
| चीन/ब्रिटेन | आईएसओ | गॉस्ट | एएसटीएम | जेआईएस | डीआईएन |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20ХМ | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | एससीएम440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | एसएनसीएम 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
