| उत्पत्ति के प्लेस: | चीन |
|---|---|
| ब्रांड नाम: | YIZGEAR |
| मॉडल संख्या: | डीबी22082202 |
| न्यूनतम आदेश मात्रा: | 1 टुकड़ा |
| मूल्य: | $700/ Piece |
| पैकेजिंग विवरण: | प्लाईवुड टोकरा |
| प्रसव के समय: | 75 दिन |
| भुगतान शर्तें: | एल/सी, डी/पी, टी/टी, वेस्टर्न यूनियन |
| आपूर्ति की क्षमता: | 100 टुकड़े/माह |
| सामान्य मॉड्यूल: | 4 | दाँत नहीं: | 43 |
|---|---|---|---|
| सटीकता ग्रेड: | आईएसओ 7 | निर्माण प्रक्रिया: | गियर पीसना |
| कोर कठोरता: | 269-285HB | चेहरा की चौड़ाई: | 55 |
| प्रमुखता देना: | स्पीड रेड्यूसर के लिए डबल हेलिकल गियर्स,4 मॉड्यूल 43T डबल हेलिकल गियर्स,4 मॉड्यूल 43T हेरिंगबोन गियर्स |
||

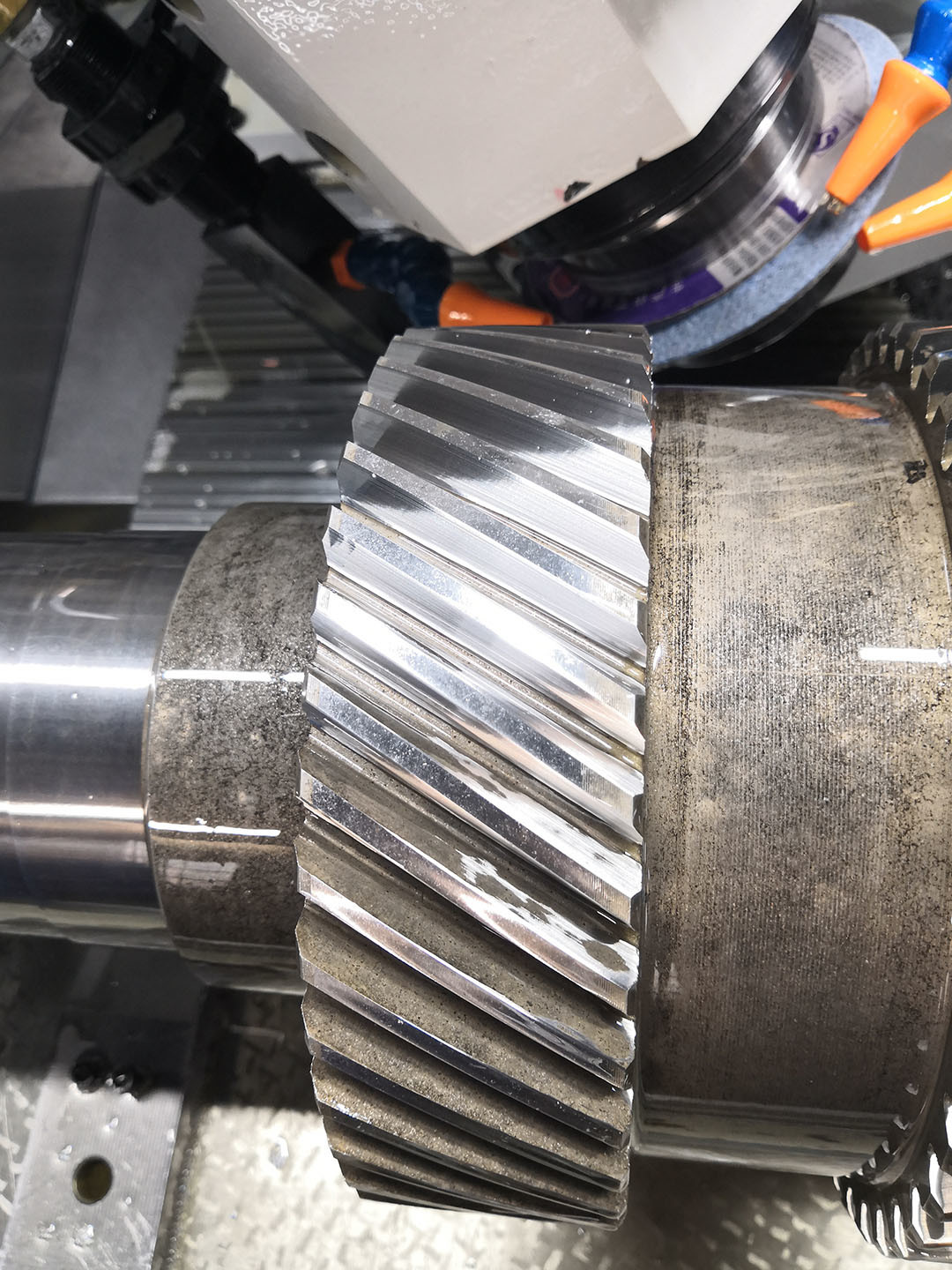

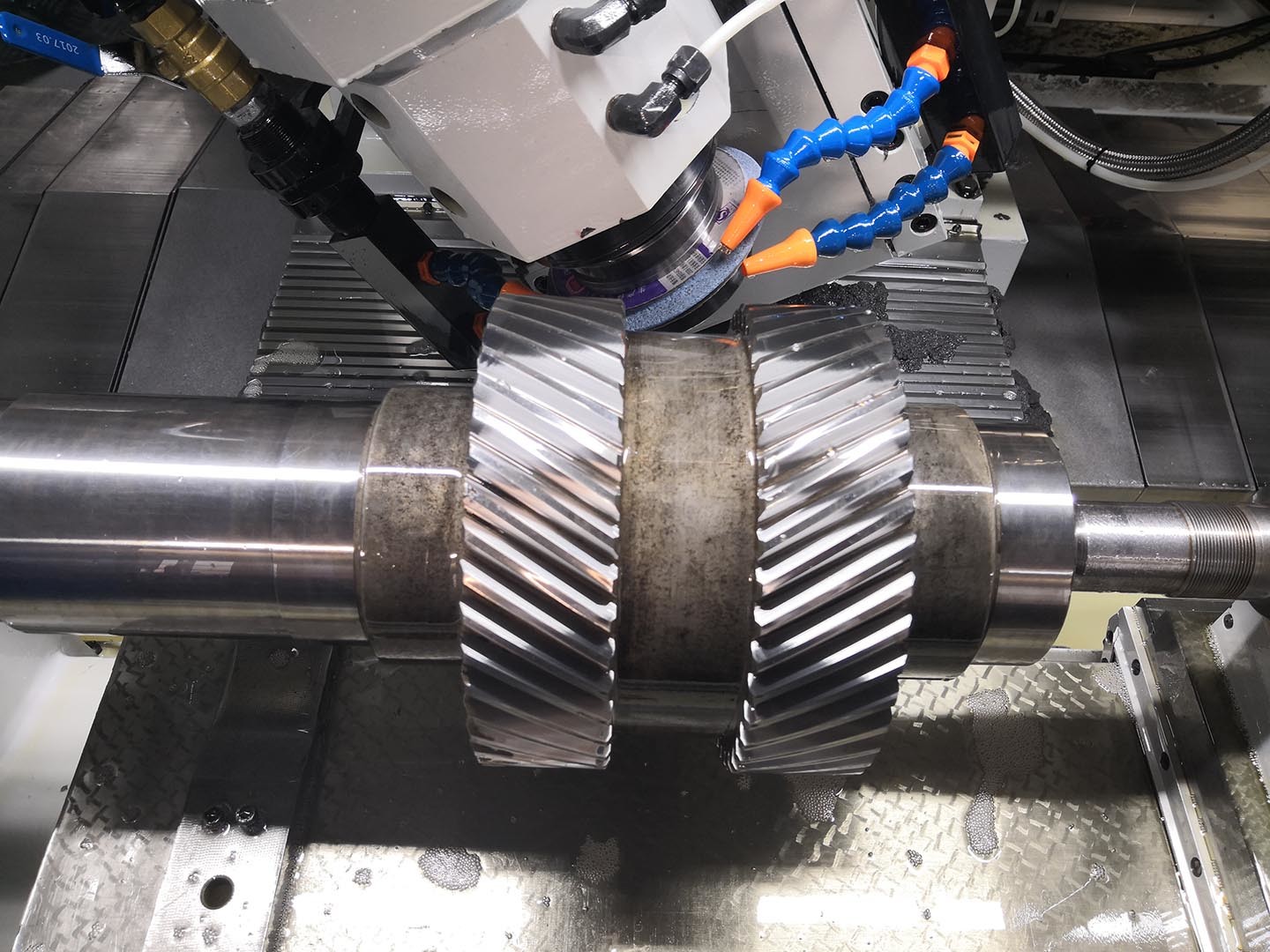

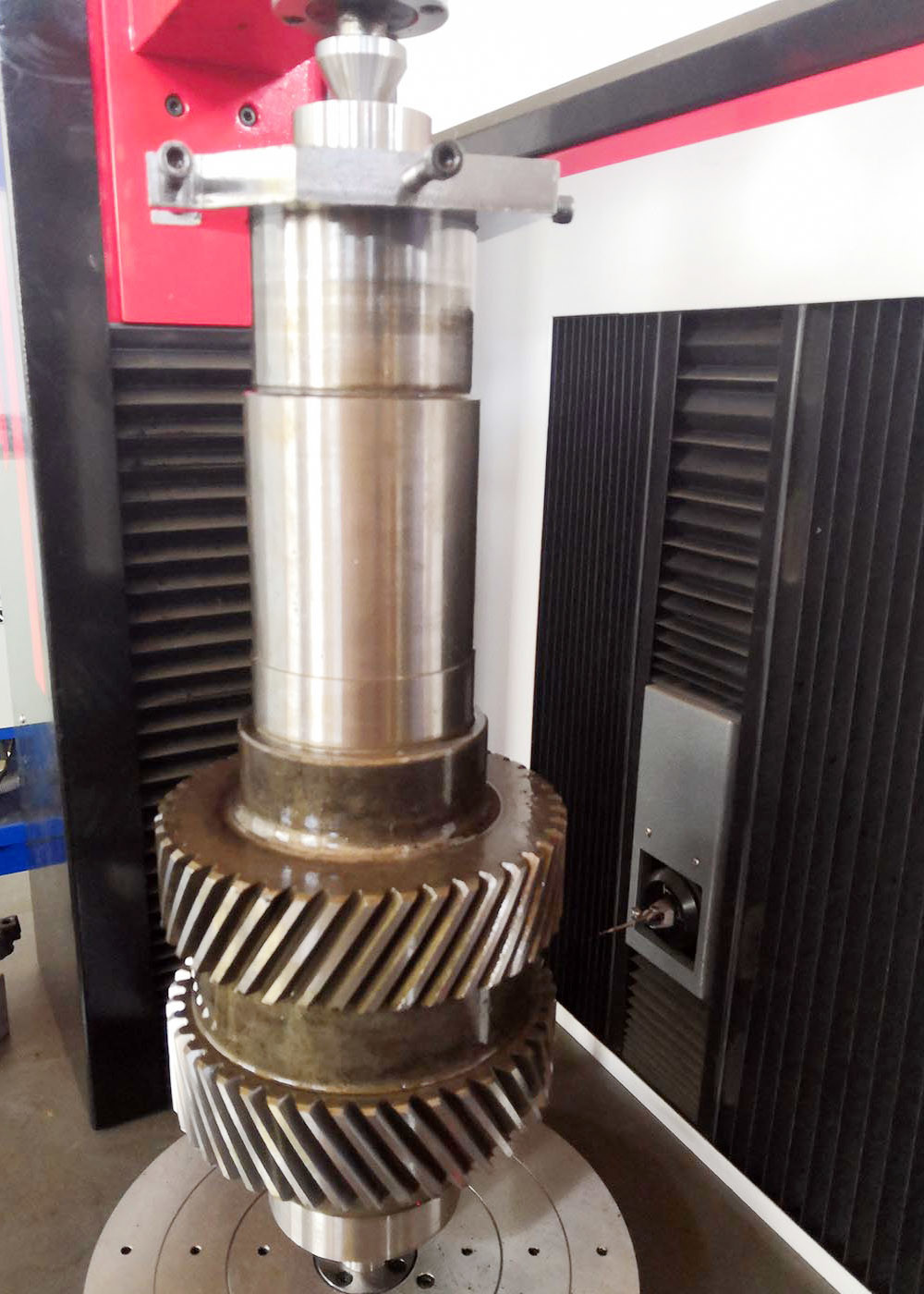

DIN 18CrNiMo7 स्टील 4 मॉड्यूल 43T दोहरे हेलिकल गियर के लिए स्पीड रिड्यूसर
1) दोहरे हेलिक्स के गियरिंग का वर्णन
डबल हेलिकॉइड गियर में दो समान गियर होते हैं जो एक ही धुरी पर जुड़े होते हैं और विपरीत दिशाओं में चलते हैं.
(एक के पास बाईं ओर हेलिक्स है और दूसरे के पास दाईं ओर हेलिक्स है)
2) दोहरे हेलिक्स के गियर की विशेषताएं
a) एक डबल हेलिकॉइड गियर में विकसित होने वाला टक्कर का बल शून्य है.
b) डबल हेलिकॉइडल गियर एक बड़ी शक्ति प्रेषित कर सकता है।
c) उच्च हेलिक्स कोण का उपयोग दोहरे हेलिकॉइडल गियर्स में फायदेमंद तरीके से किया जा सकता है
घ) डबल हेलिकॉइडल गियर एक अधिक दक्षता प्रदान कर सकता है।
| उत्पाद | डबल हेलिकल गियर |
| अनुकूलित | √ |
| गियर प्रोफाइल प्रकार | बेलनाकार गियर |
| गियर दांतों का निर्माण | गियर हॉबिंग |
| गियर दांत पीसने | √ |
| मॉड्यूल (M) | अनुकूलित |
| दांतों की संख्या (Z) | 43 |
| दबाव कोण (α) | 20° |
| हेलिक्स कोण (β) | ३१° |
| दांत सटीकता ग्रेड | आईएसओ 8-9 ग्रेड |
| ताप उपचार | बुझाना और तापन करना |
| सतह की कठोरता | 260-300HB |
| स्टील कोड ग्रेड की तुलना | |||||
| चीन/ब्रिटेन | आईएसओ | गॉस्ट | एएसटीएम | जेआईएस | डीआईएन |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20ХМ | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | एससीएम440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | एसएनसीएम 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
