| उत्पत्ति के प्लेस: | चीन |
|---|---|
| ब्रांड नाम: | YIZGEAR |
| मॉडल संख्या: | डीबी22080401 |
| न्यूनतम आदेश मात्रा: | 1 टुकड़ा |
| मूल्य: | $1000/ Piece |
| पैकेजिंग विवरण: | प्लाईवुड टोकरा |
| प्रसव के समय: | 75 दिन |
| भुगतान शर्तें: | एल/सी, डी/पी, टी/टी, वेस्टर्न यूनियन |
| आपूर्ति की क्षमता: | 100 टुकड़े/माह |
| ब्रांड: | ओईएम | आवाज़ का उतार-चढ़ाव: | 3.819 |
|---|---|---|---|
| दसवीं: | 2200 मिमी | दिशा: | बाएं हाथ और दाएं हाथ |
| कड़वाहट: | रा 0.8~रा 1.6 | हेलिक्स कोण: | 25° |
| प्रमुखता देना: | डबल पेचदार तख़्ता दस्ता 12 मॉड्यूल,40CrNiMoA स्टील डबल पेचदार शाफ्ट,OEM डबल पेचदार तख़्ता दस्ता |
||

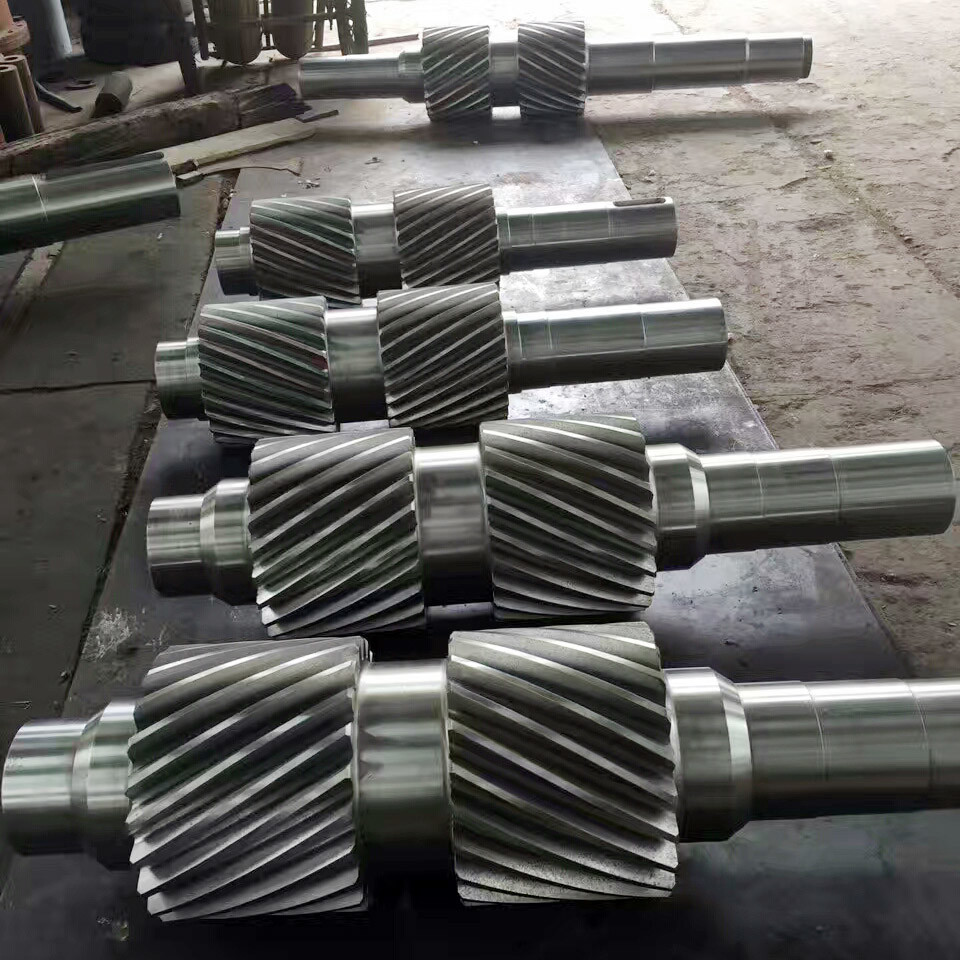

कस्टम 12 मॉड्यूल 40CrNiMoA स्टील डबल हेलिकल गियर शाफ्ट
1) डबल हेलिकल गियर का वर्णन
डबल हेलिकल गियर का कुल चेहरा दो बराबर हिस्सों में बनाया जाता है, दोनों एक ही हेलिक्स कोण के साथ लेकिन विपरीत हाथों के साथ।
अक्षीय धक्का एक दूसरे के विपरीत होते हैं, बल गियर में होते हैं और असर पर नहीं प्रसारित होते हैं।
2) डबल हेलिकल गियर की विशेषता
डबल हेलिकल गियर के रूप अंतर्निहित धक्का बल को संतुलित कर सकते हैं।
उच्च लोडिंग क्षमता और स्थिर ट्रांसमिशन फायदेमंद है।
3) डबल हेलिकल गियर के अनुप्रयोग
गैस टरबाइन, जनरेटर, प्राइम मोटर, पंप,
समुद्री जहाजों और निर्माण मशीनों में पंखा और कंप्रेसर।
| उत्पाद | डबल हेलिकल गियर |
| अनुकूलित | √ |
| गियर प्रोफाइल प्रकार | बेलनाकार गियर |
| उत्पादन | गियर हॉबिंग |
| दांत पीसना | √ |
| मॉड्यूल (M) | 12 |
| दांतों की संख्या (Z) | 25 |
| दबाव कोण (α) | 20° |
| लीड कोण | 15° |
| दांत सटीकता ग्रेड | आईएसओ 6-7 ग्रेड |
| ताप उपचार | कार्बोराइजिंग |
| सतह की कठोरता | 58-62 एचआरसी |
| स्टील कोड ग्रेड की तुलना | |||||
| चीन/ब्रिटेन | आईएसओ | गॉस्ट | एएसटीएम | जेआईएस | डीआईएन |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20ХМ | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | एससीएम440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | एसएनसीएम 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
