| उत्पत्ति के प्लेस: | चीन |
|---|---|
| ब्रांड नाम: | YIZGEAR |
| मॉडल संख्या: | एचबी2207004 |
| न्यूनतम आदेश मात्रा: | 1 सेट |
| मूल्य: | $1000/ Set |
| पैकेजिंग विवरण: | प्लाईवुड टोकरा |
| प्रसव के समय: | 75 दिन |
| भुगतान शर्तें: | एल/सी, टी/टी |
| आपूर्ति की क्षमता: | 50 सेट/माह |
| प्रकार: | बेलनाकार गियर | ब्रांड: | ओईएम |
|---|---|---|---|
| कठोरता: | 260-300 एचबी | बाहरी व्यास: | 975 |
| दांत संख्या: | 67 | एमओक्यू: | 1 सेट |
| प्रमुखता देना: | वी टाइप डबल हेलिकल गियर,वी टाइप हेरिंगबोन गियर सेट,कास्टिंग स्टील डबल हेलिकल गियर |
||
1) हिलिंगबोन गियर के अनुप्रयोग
रोलिंग मिल, स्टीम टर्बाइन
2) हेरिंगबोन गियर की विशेषताएं
a) साइड-थ्रस्ट अक्षीय भार के बिना।
(ख) शक्ति को अधिक सुचारू रूप से स्थानांतरित करना, क्योंकि किसी भी समय दो से अधिक दांत उलझे रहेंगे।

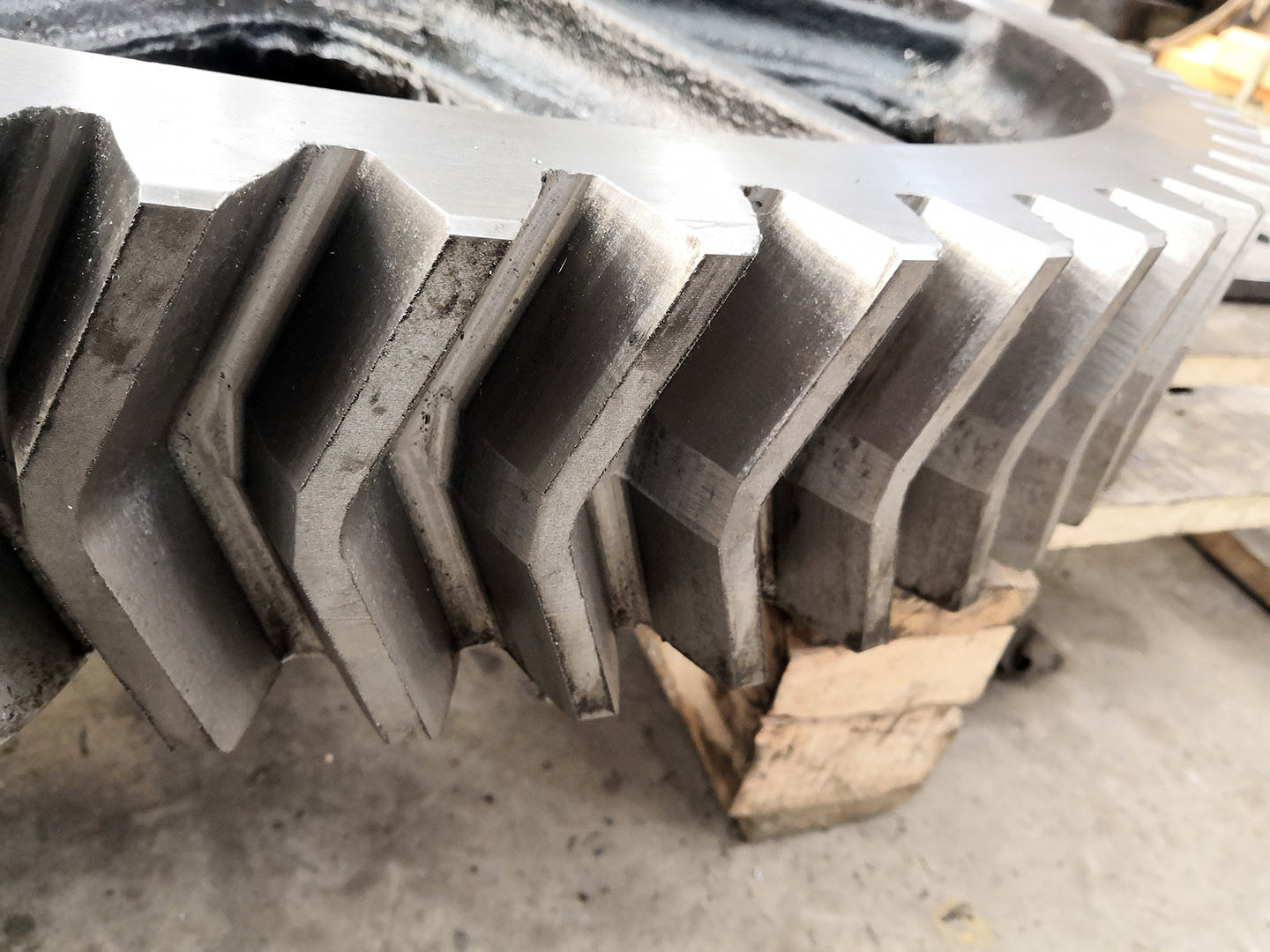

3) हेरिंगबोन गियर का वर्णन
हेरिंगबोन गियर डबल हेलिकल गियर का एक विशिष्ट प्रकार है।
यह बाएं हाथ और दाएं हाथ के हेलिकल गियर दांतों का एक विशेष प्रकार का गियर संयोजन है।
| उत्पाद | हेरिंगबोन गियर सेट |
| अनुकूलित | √ |
| गियर प्रोफाइल प्रकार | हेरिंगबोन |
| गियर दांतों का निर्माण | गियर मिलिंग |
| गियर दांत पीसने | शून्य |
| मॉड्यूल (M) | 10 |
| दांतों की संख्या (Z) | 16 |
| दबाव कोण (α) | 20° |
| हेलिक्स कोण (β) | कस्टम |
| दांत सटीकता ग्रेड | आईएसओ 8-9 ग्रेड |
| ताप उपचार | बुझाना और तापन करना |
| स्टील कोड ग्रेड की तुलना | |||||
| चीन/ब्रिटेन | आईएसओ | गॉस्ट | एएसटीएम | जेआईएस | डीआईएन |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20ХМ | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | एससीएम440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | एसएनसीएम 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
