| उत्पत्ति के प्लेस: | चीन |
|---|---|
| ब्रांड नाम: | YIZGEAR |
| मॉडल संख्या: | एचबी2207003 |
| न्यूनतम आदेश मात्रा: | 1 सेट |
| मूल्य: | $1000/ Set |
| पैकेजिंग विवरण: | प्लाईवुड टोकरा |
| प्रसव के समय: | 67 दिन |
| भुगतान शर्तें: | एल/सी, टी/टी |
| आपूर्ति की क्षमता: | 50 सेट/माह |
| प्रोफाइल प्रकार: | हेरिंगबोन गियर | सामग्री: | फोर्जिंग स्टील |
|---|---|---|---|
| ताप उपचार: | शमन और तड़का | मापांक: | 25 |
| दाब कोण: | 20° | ब्रांड: | ओईएम |
| प्रमुखता देना: | OEM फोर्जिंग स्टील डबल हेलिकल गियर,वर्टिकल सीमेंट मिल डबल हेलिकल गियर,डबल हेलिकल सीमेंट मिल गियर |
||

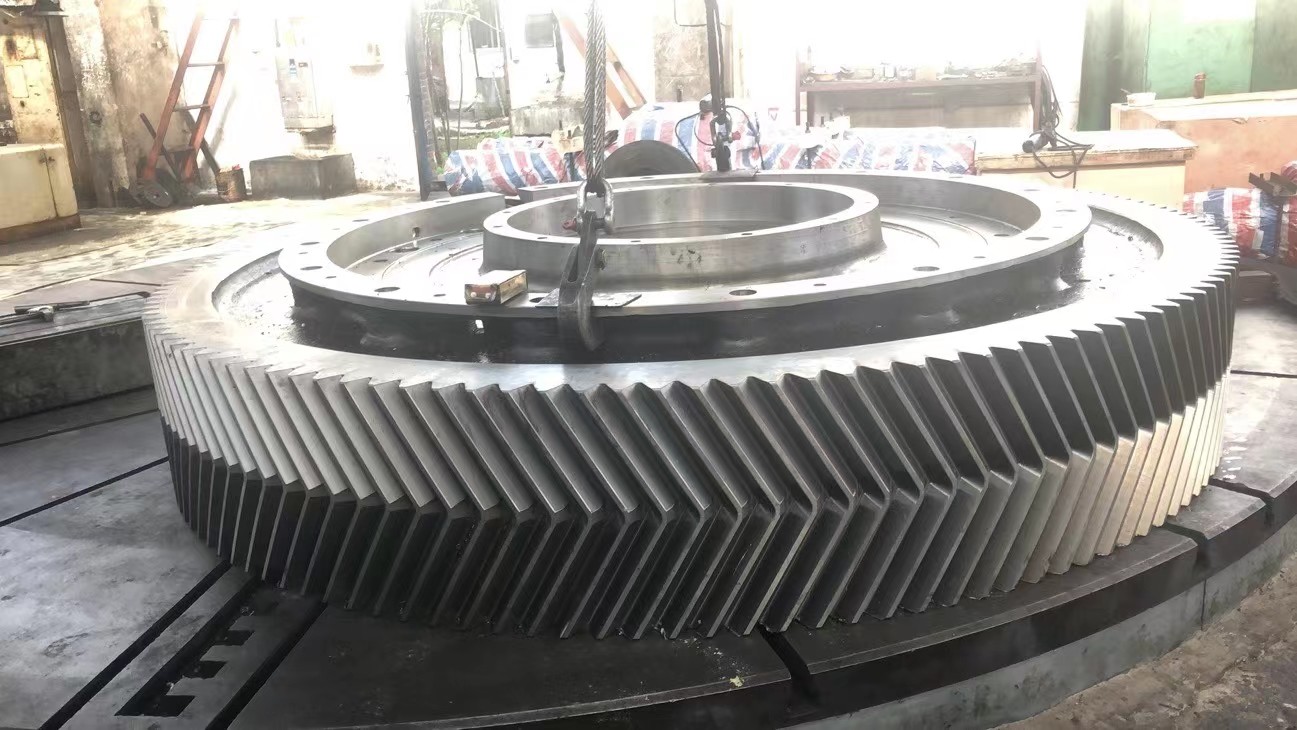

1) हेरिंगबोन गियर का वर्णन
हेलिकल गियर की तरह, हेरिंगबोन गियर में शक्ति को सुचारू रूप से स्थानांतरित करने का लाभ है।
गियर अतिरिक्त अक्षीय भार उत्पन्न नहीं करते हैं।
2) हेरिंगबोन गियर की विशेषताएं
बाएं और दाएं हाथ के हेलिकल गियर के बीच कोई केंद्रीय अंतर नहीं है। ऊपर से, प्रत्येक हेलिकल ग्रूव
हेरिंगबोन गियर के अक्षर V की तरह दिखता है, और कई एक साथ एक हेरिंगबोन पैटर्न बनाते हैं।
| उत्पाद | हेरिंगबोन गियर |
| अनुकूलित | √ |
| गियर प्रोफाइल प्रकार | हेरिंगबोन |
| गियर दांतों का निर्माण | गियर मिलिंग |
| गियर दांत पीसने | शून्य |
| मॉड्यूल (M) | कस्टम |
| दांतों की संख्या (Z) | 125 |
| दबाव कोण (α) | 20° |
| हेलिक्स कोण (β) | कस्टम |
| दांत सटीकता ग्रेड | आईएसओ 8-9 ग्रेड |
| ताप उपचार | बुझाना और तापन करना |
| स्टील कोड ग्रेड की तुलना | |||||
| चीन/ब्रिटेन | आईएसओ | गॉस्ट | एएसटीएम | जेआईएस | डीआईएन |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20ХМ | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | एससीएम440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | एसएनसीएम 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
